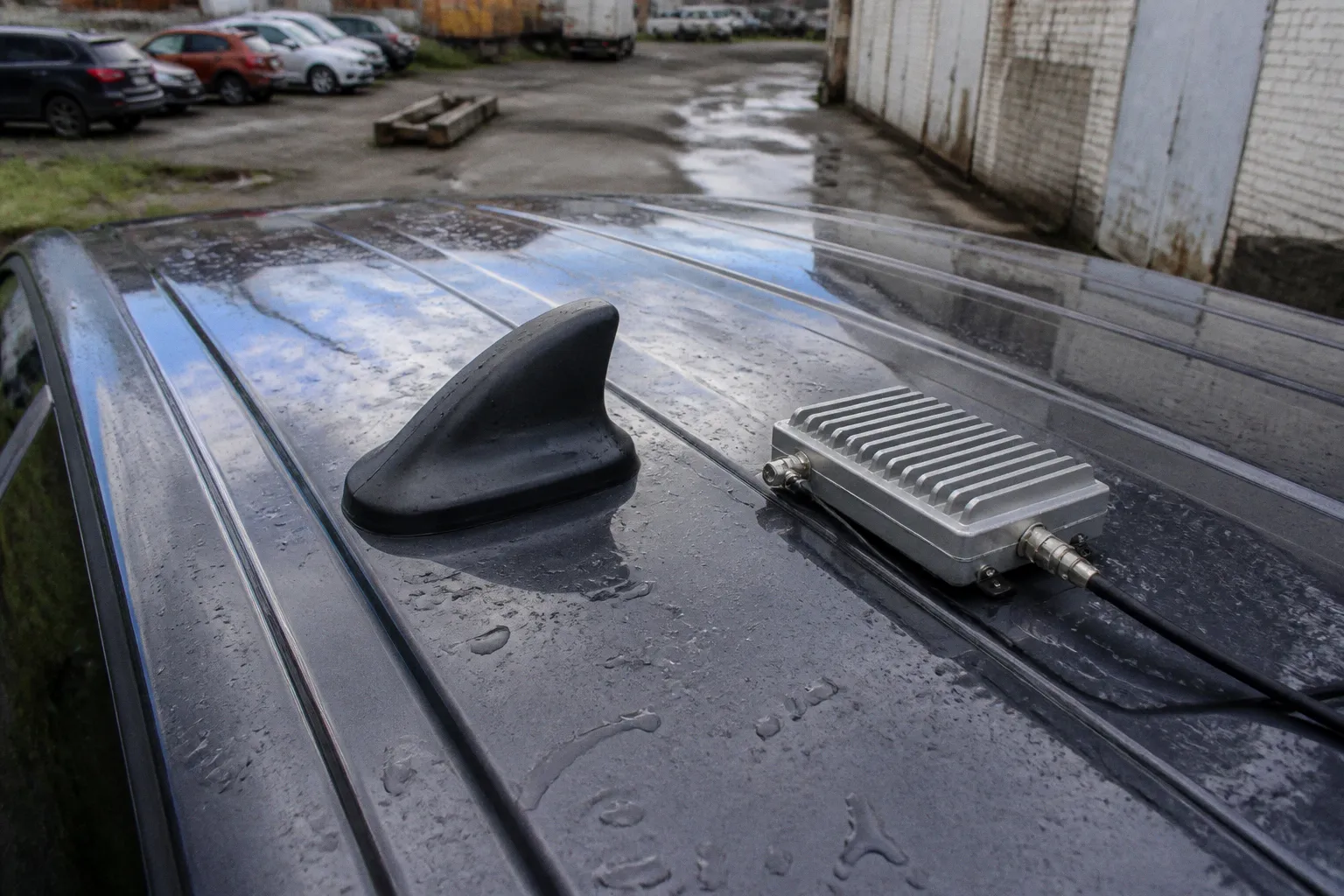

Автомобильный усилитель сотовой связи: репитер или антенна?

Пассивная антенна ничего по салону не раздаёт: она просто подключается кабелем к конкретному модему, роутеру или головному устройству с SIM-слотом.

Разница не косметическая. Если тебе нужен интернет в автомобильном роутере, пассивная MIMO-антенна часто оказывается рациональнее и проще. Если связь нужна нескольким телефонам, пассажирам и водителю, уже смотришь в сторону активного усилителя с внутренней антенной. Купишь не то — получишь либо дорогую коробку без эффекта, либо антенну, которая улучшит работу одного устройства, но не спасёт смартфон в соседнем кресле.

И да: это не автомобильный аудиоусилитель. Не подключай такой блок к RCA, не ищи для него силу в багажнике и не пытайся настроить задержки. Здесь другая радиосистема, другие кабели и совсем другая разновидность приключений.

Репитер: активный усилитель, который работает на весь салон

Активный усилитель сотовой связи для автомобиля построен по понятной схеме. Внешняя антенна на крыше ловит сигнал от базовой станции. Блок репитера усиливает его, после чего внутренняя антенна транслирует сигнал в салон. Телефоны и другие устройства подключаются уже по воздуху, как к обычной сотовой сети.

В характеристиках автомобильных репитеров обычно указывают усиление в диапазоне 40–70 дБ. Это выглядит внушительно, но цифра сама по себе ничего не гарантирует. Репитер не генератор связи и не радиомагический тотем. Если снаружи автомобиля нет сигнала базовой станции, усиливать нечего.

Работа системы зависит сразу от нескольких элементов:

• внешней антенны, которая должна нормально принимать сигнал на нужных диапазонах;
• коаксиального кабеля и его разъёмов;
• самого репитера с подходящими частотными полосами;
• внутренней антенны, через которую сигнал попадает в салон;
• корректной развязки между внешней и внутренней антеннами;
• питания и качества монтажа.

Большинство современных автомобильных репитеров используют автоматическую регулировку усиления — АРУ. Это необходимо, потому что машина постоянно движется: расстояние до базовых станций меняется, уровень сигнала скачет, а внешняя антенна то выходит на открытое место, то оказывается в плотной застройке или лесу. Без автоматической подстройки усилитель мог бы работать слишком агрессивно, создавая проблемы для собственной системы и окружающей сети.

Выходная мощность автомобильных усилителей обычно находится в диапазоне 10–27 дБм — от 0,01 до 0,5 Вт. Снова не путай мощность с гарантией результата. В радиотракте важны не только ватты, но и частоты, чувствительность, потери в кабеле, размещение антенн и качество согласования.

Репитер усиливает то, что уже удалось принять. Связь из абсолютной мёртвой зоны он не создаёт — чудес не бывает.

Почему металлическая крыша здесь полезна

Для автомобильного репитера критична развязка между внешней и салонной антеннами. Если они начинают слышать друг друга слишком хорошо, возникает самовозбуждение: система вместо нормального усиления начинает гонять радиосигнал по кругу. В результате толку мало, а проблем много.

Металлическая крыша автомобиля помогает создать естественный экранирующий барьер. Одновременно она работает как отражатель радиоволн для внешней антенны. Поэтому наружный элемент обычно ставят на крышу, а внутренний — в салоне, выдерживая разумное расстояние между ними.

Установка внешней антенны внутри салона — типичная попытка сэкономить пять минут и потом долго объяснять, почему усиление 70 дБ существует только в рекламном буклете. Стекло и пластик не заменяют нормальное разнесение антенн. Особенно если внутренняя и внешняя антенны расположены рядом.

Пассивная антенна: меньше железа, меньше функций, иногда больше смысла

Пассивная автомобильная антенна не содержит электронного блока усиления. Она подключается кабелем непосредственно к оборудованию, которое умеет работать с внешней антенной:

• 3G/4G/LTE-модему;
• автомобильному роутеру;
• головному устройству с SIM-слотом;
• специализированному телематическому или навигационному блоку.

Сценарий простой: антенна на крыше принимает сигнал, кабель передаёт его к модему, а уже модем использует полученный радиоканал. В салон при этом не появляется отдельное поле усиленной сотовой связи. Телефон рядом с антенной не начнёт автоматически ловить лучше. Он вообще может не заметить, что на крыше установлено полезное устройство.

Для магнитных всенаправленных антенн типичный коэффициент усиления составляет примерно 3–6 dBi. Более мощные MIMO-антенны могут достигать 16 dBi. Это другая шкала и другая логика сравнения: dBi описывает собственное усиление антенны относительно изотропного источника, а 40–70 дБ у репитера — коэффициент усиления активного электронного тракта.

Смешивать эти значения в одну таблицу «кто громче» нельзя. Это примерно как сравнивать силу тока в силовом кабеле с громкостью динамика. Оба параметра технические, но отвечают на разные вопросы.

Разъём важнее красивого корпуса

У пассивной антенны может быть отличный радиочастотный тракт, но если она не подходит к твоему устройству, всё закончится переходниками, лишними потерями и раздражением. В автомобильной технике встречаются разъёмы SMA, TS9, CRC9 и N-type. Иногда производитель модема использует не тот коннектор, который ты ожидал увидеть по фотографии.

Проверять нужно не только название разъёма, но и всю цепочку:

1. Какой антенный вход есть у модема или роутера.

2. Нужен ли один вход или два для MIMO 2x2.

3. Какой тип разъёма установлен на самой антенне.

4. Какова длина кабеля и насколько аккуратно он проложен.

5. Не придётся ли использовать цепочку из переходников.

6. Не перепутаны ли антенные входы с разъёмами питания или сервисными портами.

MIMO 2x2 использует несколько антенных входов для передачи данных по разным пространственным каналам. Если роутер рассчитан на два антенных подключения, одна внешняя антенна не всегда раскроет его возможности полностью. В этом случае нужна антенная система с соответствующей конфигурацией, а не один случайный «усилитель 4G» из каталога.

Репитер против пассивной антенны: где проходит настоящая граница

Сравнивать эти устройства нужно не по обещанию на коробке, а по конечной задаче. Репитер расширяет зону доступной связи внутри салона. Пассивная антенна улучшает приём конкретного подключённого устройства.

У активного репитера есть очевидное преимущество: он не требует подключать каждый телефон к отдельному оборудованию. Пассажиры пользуются своими смартфонами как обычно. Если задача — сохранить голосовую связь на трассе, где покрытие нестабильное, это удобный сценарий.

У пассивной антенны другой плюс — конструктивная простота. Нет отдельного радиоблока, внутренней антенны и дополнительной системы регулировки. Меньше компонентов — меньше мест, где монтажник может устроить цирк с плохим обжимом, пережатым кабелем и соплями из изоленты.

Частоты: наклейка «4G» ничего не объясняет

Слово «4G» на упаковке недостаточно для выбора. Мобильные операторы используют разные полосы частот, а устройство должно поддерживать именно те диапазоны, которые доступны в твоём регионе и на нужном маршруте.

В автомобильных системах встречаются диапазоны 700, 800, 900, 1800, 2100 и 2600 МГц. Для голосовой связи и мобильного интернета набор может отличаться. Один оператор в конкретной точке может работать на 800 МГц, другой — на 1800 или 2600 МГц. Если репитер закрывает только часть диапазонов, он не станет универсальным решением, сколько бы раз это ни написали в карточке товара.

С пассивной антенной ситуация похожая, но ответственность сильнее переходит к модему. Антенна должна быть рассчитана на нужный диапазон, а роутер — уметь с ним работать. Покупать широкополосную модель без понимания частот можно, но потом не стоит удивляться, что в одной деревне интернет ожил, а через двадцать километров снова превратился в унылый кружок загрузки.

Перед выбором оборудования собери хотя бы базовую картину:

• какие операторы используются в автомобиле;
• какие диапазоны доступны на маршруте;
• нужна ли голосовая связь или в приоритете мобильный интернет;
• работает ли устройство с одной антенной или с MIMO 2x2;
• где будет установлен модем или репитер;
• можно ли нормально вывести внешний элемент на крышу.

Если оборудование должно работать в движении, особенно важны диапазоны и автоматическая регулировка усиления. В стационарной бытовке можно позволить себе более узкую настройку под конкретную базовую станцию. В автомобиле условия меняются каждую минуту.

Что выбрать под конкретную задачу

Нужна связь всем телефонам в салоне

Выбирай активный репитер. Его смысл именно в том, чтобы не подключать смартфоны проводами и не заставлять каждого пассажира пользоваться отдельным роутером. Внешняя антенна принимает сигнал, блок усиливает его, внутренняя антенна создаёт рабочую зону внутри автомобиля.

Для такого сценария особенно важны:

• поддержка нужных частот;
• наличие АРУ;
• нормальная внешняя антенна;
• разнесение наружной и салонной антенн;
• аккуратная прокладка коаксиала;
• стабильное питание от бортовой сети;
• отсутствие самовозбуждения при закрытых дверях и стёклах.

Не гонись за максимальной цифрой усиления без понимания условий. Избыточное усиление не компенсирует плохую антенну, неверный диапазон или отсутствие внешнего сигнала.

Нужен интернет в автомобильном роутере

Начни с пассивной внешней антенны. Если роутер имеет антенные входы и поддерживает MIMO 2x2, подбирай антенную систему под эту конфигурацию. Она может дать заметный эффект без установки активного ретранслятора в салоне.

Такой вариант особенно удобен, когда интернет нужен для:

• мультимедийной системы;
• навигации и онлайн-сервисов;
• ноутбука;
• видеонаблюдения;
• рабочего роутера в экспедиционном или служебном автомобиле.

Телефоны пассажиров от этого автоматически лучше ловить не начнут. Зато один правильно подключённый роутер будет получать сигнал через внешнюю антенну, а уже дальше раздавать интернет по Wi-Fi.

Здесь полезно разделять две задачи: радиоприём и последующую раздачу данных. Это примерно тот же принцип, что и при настройке сервиса рассылок: сначала выбирается бесплатный тариф сервиса рассылок без типичных ошибок, а потом уже настраиваются домен, отправка и защита. В автомобиле вместо домена будут частоты и разъёмы, но порядок мышления тот же: сначала инфраструктура, потом обещания результата.

Нужен интернет и связь для всех

Тогда придётся оценивать активный репитер, но не забывать про ограничения. Репитер может улучшить работу телефонов в салоне, однако качество интернета по-прежнему зависит от загруженности базовой станции, доступного диапазона и самого оператора. Усиленный плохой канал не превращается в хороший канал только потому, что в цепи появилась ещё одна коробка.

Если пассажирам нужен Wi-Fi, практичная схема может выглядеть иначе: внешний MIMO-комплект подключается к автомобильному роутеру, а роутер уже раздаёт интернет всем устройствам. В этом случае смартфоны получают доступ не напрямую к усиленной сотовой сети, а через Wi-Fi. Для данных это часто более управляемый сценарий, особенно если основной потребитель — навигация, ноутбук или мультимедийная система.

Машина ездит по участкам с разным покрытием

Здесь нельзя выбрать оборудование только по одному замеру во дворе. На маршруте будут открытые участки, лес, низины, населённые пункты и зоны с перегруженной сетью. Репитер с АРУ лучше приспособлен к меняющемуся уровню входного сигнала, но он всё равно ограничен тем, что принимает внешняя антенна.

Пассивная антенна тоже может работать по-разному на разных участках. Её преимущество проявляется, когда внешний сигнал есть, но штатной антенне модема не хватает эффективности из-за экранирования кузовом или неудачного размещения устройства в салоне.

Монтаж: радиочасть не прощает «и так сойдёт»

С автомобильной электроникой многие начинают с питания: нашли плюс, кинули провод, воткнули предохранитель где-нибудь рядом — и ждём, пока всё заработает. С радиосистемой такой подход быстро показывает, кто здесь главный.

Для репитера нужно заранее продумать расположение блока, внешней и внутренней антенн. Кабель не должен быть зажат обшивкой, переломан под острым углом или уложен рядом с источниками сильных помех без необходимости. Разъёмы должны быть нормально установлены и защищены от влаги. Магнитное основание внешней антенны должно держаться на чистой металлической поверхности, а не на декоративной плёнке, грязи и надежде.

Пошаговый порядок выглядит так:

1. Определи задачу. Связь для телефонов и интернет для всех — это один сценарий. Интернет для роутера — другой.

2. Проверь диапазоны. Смотри не на слово «универсальный», а на конкретные 700, 800, 900, 1800, 2100 и 2600 МГц, которые нужны на маршруте.

3. Выбери архитектуру. Репитер — для беспроводной зоны в салоне. Пассивная антенна — для прямого подключения к оборудованию.

4. Сверь разъёмы. SMA, TS9, CRC9 и N-type не становятся совместимыми от одного взгляда.

5. Реши вопрос с MIMO. Если модем или роутер рассчитан на два антенных входа, не выбрасывай эту возможность ради одной случайной антенны.

6. Разнеси антенны. У репитера внешняя и внутренняя антенны не должны превращаться в радиочастотную петлю.

7. Защити питание. Используй отдельную линию с предохранителем подходящего номинала и нормальным подключением к бортовой сети.

8. Проверь систему на разных режимах. Оцени работу при открытых и закрытых дверях, на месте и в движении, в зоне уверенного сигнала и на границе покрытия.

Не надо делать из питания радиоблока общий клубок с усилителем сабвуфера, инвертором и китайским распределителем прикуривателя. В автозвуке мы и так достаточно насмотрелись на силовые провода, которые держатся на одном волоске меди. Здесь добавляются радиопомехи и чувствительный высокочастотный тракт, поэтому аккуратность с проводкой — не эстетика, а рабочее условие.

Почему дорогой репитер иногда проигрывает простой антенне

Репитер выглядит серьёзнее: отдельный блок, две антенны, заявленные 40–70 дБ, регулировки и длинное описание. Но количество железа не равно качеству связи. Если внешняя антенна стоит в плохом месте, кабель имеет большие потери, а устройство не поддерживает нужный диапазон, активный блок лишь усилит неправильный сигнал.

Пассивная антенна в этом смысле честнее. Она не обещает создать зону покрытия в салоне. Она просто помогает конкретному модему лучше работать с внешним радиоканалом. Никакой внутренней антенны, никакой развязки, никакого отдельного активного тракта. Меньше возможностей — меньше точек отказа.

Но и у неё есть пределы:

• при полном отсутствии внешнего сигнала она бесполезна;
• один антенный вход не заменяет полноценную MIMO-систему;
• длинный или некачественный коаксиальный кабель съедает часть эффекта;
• неподходящий разъём и переходники добавляют потери;
• прирост зависит от частоты и условий установки;
• улучшение работы роутера не означает улучшение приёма телефонов.

Особенно опасна логическая ошибка: пользователь видит, что после подключения внешней антенны роутер стал работать лучше, и делает вывод, что теперь смартфоны в салоне тоже должны ловить лучше. Нет. Роутер получил отдельный радиоканал через свой кабель. Телефон по-прежнему работает со своей встроенной антенной и штатным модемом.

Безопасность и законность: сначала документы, потом монтаж

Активный репитер — это не просто зарядка с усилителем. Он взаимодействует с радиосетью оператора и должен соответствовать требованиям к применению такого оборудования. Точные правила сертификации конкретной зарубежной модели нужно сверять отдельно, а не принимать на веру надпись на маркетплейсе.

Не стоит покупать устройство только потому, что продавец обещает «связь в любой глуши». Такая формулировка не выдерживает даже базовой проверки физикой. Нет внешнего сигнала — нет материала для усиления. Есть слабый сигнал — можно попытаться его принять и корректно усилить. Есть перегруженная базовая станция — усилитель не добавит оператору свободных каналов.

Опасные признаки плохого решения просты:

• продавец не указывает поддерживаемые частоты;
• вместо характеристик рассказывают только про «мощный бустер»;
• нет понятных данных по выходной мощности и регулировке;
• в комплекте непонятные кабели с кучей переходников;
• внешняя и внутренняя антенны предлагаются для установки рядом;
• обещают работу при полном отсутствии сигнала;
• устройство выдают за универсальное без объяснения сценария применения.

Внешнюю антенну нельзя путать с пассивной FM/AM-антенной магнитолы. Последняя работает в радиотракте головного устройства и не предназначена для GSM, 3G или LTE. Разъём может выглядеть похожим, но это не делает оборудование взаимозаменяемым.

Итог: выбирай не усиление, а конечную точку сигнала

Если тебе нужно, чтобы несколько телефонов в салоне сохраняли голосовую связь и мобильный интернет, смотри на активный репитер. Он принимает сигнал внешней антенной, усиливает его в заданных диапазонах и передаёт внутрь через салонную антенну. Но без внешнего сигнала не поможет даже модель с красивыми 70 дБ.

Если задача — улучшить интернет для одного автомобильного роутера, модема или головного устройства, разумнее начать с пассивной внешней антенны. Особенно если устройство поддерживает MIMO 2x2 и у него есть подходящие антенные входы. В этом сценарии не нужно строить отдельную радиозону в салоне.

Мой практический порядок выбора такой: сначала определяешь, кому нужен сигнал, потом проверяешь диапазоны, затем смотришь на антенные входы и только после этого выбираешь усилитель или антенну. Не наоборот. Коробка с надписью «4G booster» не является проектом системы.

И последнее. Не тяни питание без предохранителя, не оставляй кабель под пережатой обшивкой, не прячь разъёмы в мокрой нише и не ставь антенны вплотную друг к другу. Сотовая связь любит точность так же, как автозвук любит правильную силу, хороший обжим и нормальные клеммы. Чудес не бывает: либо радиотракт собран грамотно, либо ты просто купил ещё одну коробку для бардачка.
