Как проверить сопротивление динамиков мультиметром перед подключением к усилителю
Чтобы проверить сопротивление динамиков мультиметром, переведите прибор в режим измерения постоянного тока (Ом) на минимальный предел (обычно 200 Ом), приложите щупы к клеммам динамика и зафиксируйте значение. Если
Почему номинальное сопротивление динамика отличается от реального
При покупке акустики на коробке или магните всегда указан номинальный импеданс: 2, 4 или 8 Ом. Однако при замере мультиметром вы почти никогда не увидите эти цифры. Это происходит из-за фундаментальной разницы между активным сопротивлением (Re) и полным электрическим сопротивлением (импедансом, Z).
Мультиметр подает на катушку динамика постоянный ток. В этом режиме прибор измеряет только сопротивление медного провода катушки постоянному току (Re). Номинальный же импеданс (Z) — это комплексная величина, которая включает в себя активное сопротивление, индуктивное сопротивление катушки и электромеханические параметры подвижной системы динамика. Импеданс динамика — величина переменная, зависящая от частоты воспроизводимого сигнала. Номинальное значение (например, 4 Ом) — это усредненный показатель, который учитывает поведение динамика в рабочем диапазоне частот. Поэтому значение Re, полученное мультиметром, всегда будет ниже номинального импеданса Z на 15–30%.
Подготовка мультиметра и настройка диапазона измерений
Для корректного замера используйте цифровой мультиметр с исправным элементом питания. Разряженная батарея «крона» дает погрешность, которая может исказить результат на 0.5–1 Ом.

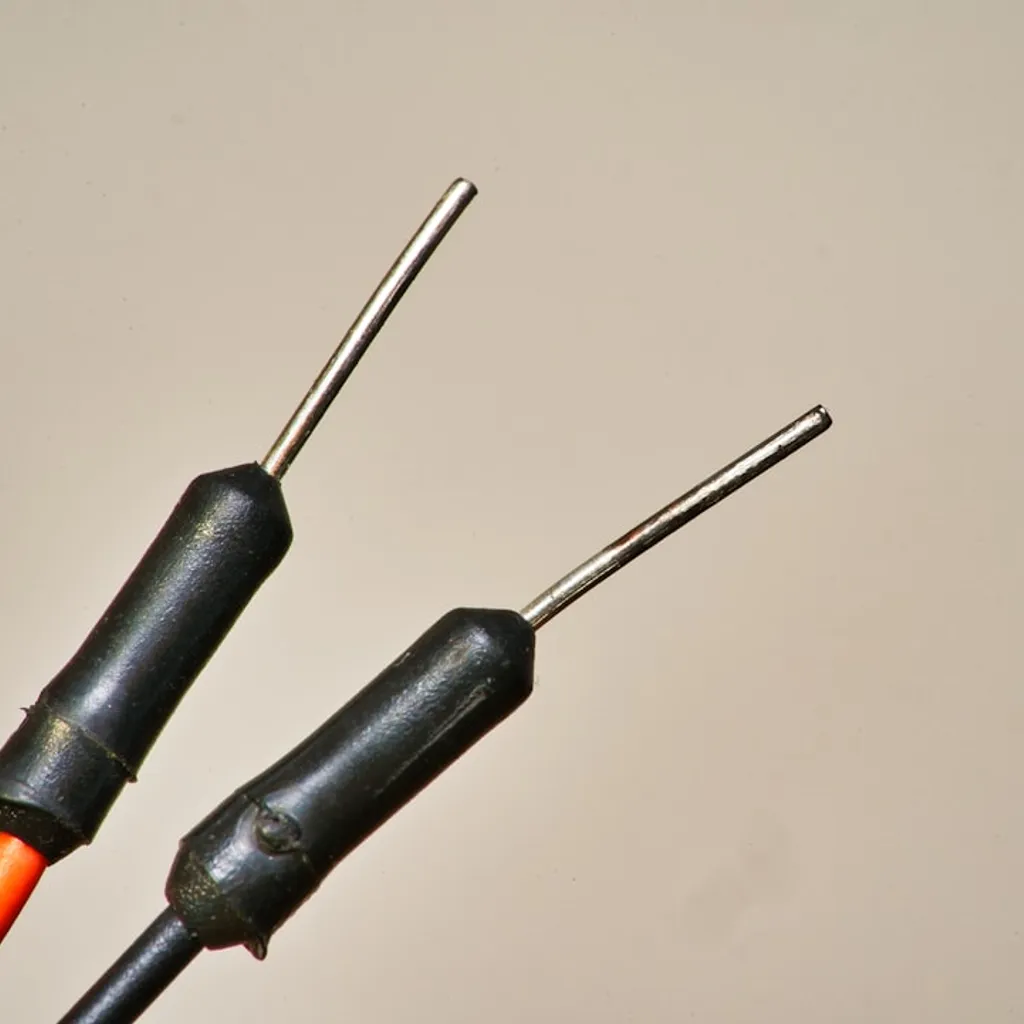

1. Проверка щупов: Установите щупы в гнезда: черный в COM, красный в разъем с маркировкой VΩmA.
2. Калибровка: Замкните щупы между собой. Исправный прибор должен показать значение от 0.2 до 0.5 Ом. Это внутреннее сопротивление проводов мультиметра. Запомните или запишите это число — его нужно будет вычесть из итогового результата замера.
3. Выбор диапазона: Переведите переключатель в сектор Ω (Ом). Выберите минимальный диапазон, обычно это «200». Если поставить диапазон 2000 Ом или выше, точность упадет, и вы не увидите десятых долей, которые критически важны для диагностики акустики.
Пошаговый алгоритм замера импеданса на клеммах акустики
Перед началом убедитесь, что динамик полностью отключен от усилителя или кроссовера. Наличие любого стороннего сопротивления в цепи даст ложные данные.
1. Очистка контактов: Если динамик б/у, зачистите клеммы от окислов или остатков припоя. Плохой контакт — главная причина «скачущих» цифр на дисплее.
2. Фиксация щупов: Плотно прижмите щупы к клеммам динамика. Не держите их пальцами за металлические части — сопротивление вашего тела может внести искажения, если вы случайно коснетесь обоих щупов одновременно.
3. Стабилизация: Дождитесь, пока цифры на дисплее перестанут меняться. Обычно это занимает 2–3 секунды.
4. Расчет: Вычтите из полученного значения сопротивление щупов (которое вы определили при калибровке).
* *Пример:* Мультиметр показал 3.6 Ом. Сопротивление щупов — 0.3 Ом. Истинное Re динамика = 3.3 Ом. Это норма для 4-омной акустики.
Таблица допустимых отклонений сопротивления для разных типов динамиков
Данные значения актуальны для исправных динамиков при температуре окружающей среды +20...+25°C.
| Номинал (Z) | Диапазон Re (Мультиметр) | Примечание |
|---|---|---|
| 2 Ом | 1.5 – 1.8 Ом | Типично для сабвуферов и мощных мидбасов |
| 4 Ом | 3.0 – 3.6 Ом | Стандарт для большинства компонентных систем |
| 8 Ом | 6.2 – 7.2 Ом | Встречается в эстрадной акустике и домашних системах |
| 1+1 Ом (DVC) | 0.8 – 0.9 Ом (на катушку) | Двойная катушка, замерять каждую отдельно |
Если прибор показывает 0 Ом — это короткое замыкание в катушке (межвитковое). Если прибор показывает «1» или «OL» (обрыв цепи) — катушка сгорела или поврежден токоподводящий проводник (гибкий канатик).
Риски подключения низкоомной нагрузки к нештатным усилителям
Подключение динамиков с сопротивлением ниже допустимого для усилителя — самая частая причина выхода оборудования из строя.
* Перегрев выходных каскадов: Усилитель пытается отдать в низкоомную нагрузку больший ток, чем предусмотрено схемотехникой. Это приводит к лавинообразному росту температуры транзисторов.
* Срабатывание защиты: Большинство современных усилителей (класса AB и D) уходят в «Protect» при падении импеданса ниже критического порога (например, ниже 2 Ом для стерео-режима).
* Искажения и клиппинг: При работе на пределе возможностей усилитель начинает выдавать «квадратный» сигнал (клиппинг), который моментально сжигает катушки динамиков, даже если они рассчитаны на высокую мощность.
* Выход из строя блока питания: Если усилитель не имеет защиты, при низкоомной нагрузке могут сгореть выходные транзисторы или диоды в блоке питания. Ремонт таких узлов в 2024 году обходится в 30–50% от стоимости нового устройства.
Когда мультиметр не покажет реальную картину: ограничения метода
Мультиметр — это базовый инструмент для диагностики «живучести» катушки, но он не дает полной информации о состоянии акустики:
1. Механические повреждения: Динамик может иметь идеальное сопротивление 3.3 Ом, но при этом иметь затертую катушку, которая цепляет керн при движении диффузора. Мультиметр этого не покажет.
2. Индуктивность: Прибор не учитывает индуктивность катушки, которая растет с частотой. На высоких частотах импеданс динамика может возрастать до 10–20 Ом, что мультиметр не зафиксирует.
3. Динамический режим: Замер производится в статике. В реальной работе диффузор движется, катушка нагревается, и ее сопротивление растет (эффект термокомпрессии). Сопротивление может увеличиться на 20–40% после 10 минут прослушивания музыки на высокой громкости.
