Как проверить совместимость Android магнитолы со штатным усилителем Bose или Harman Kardon

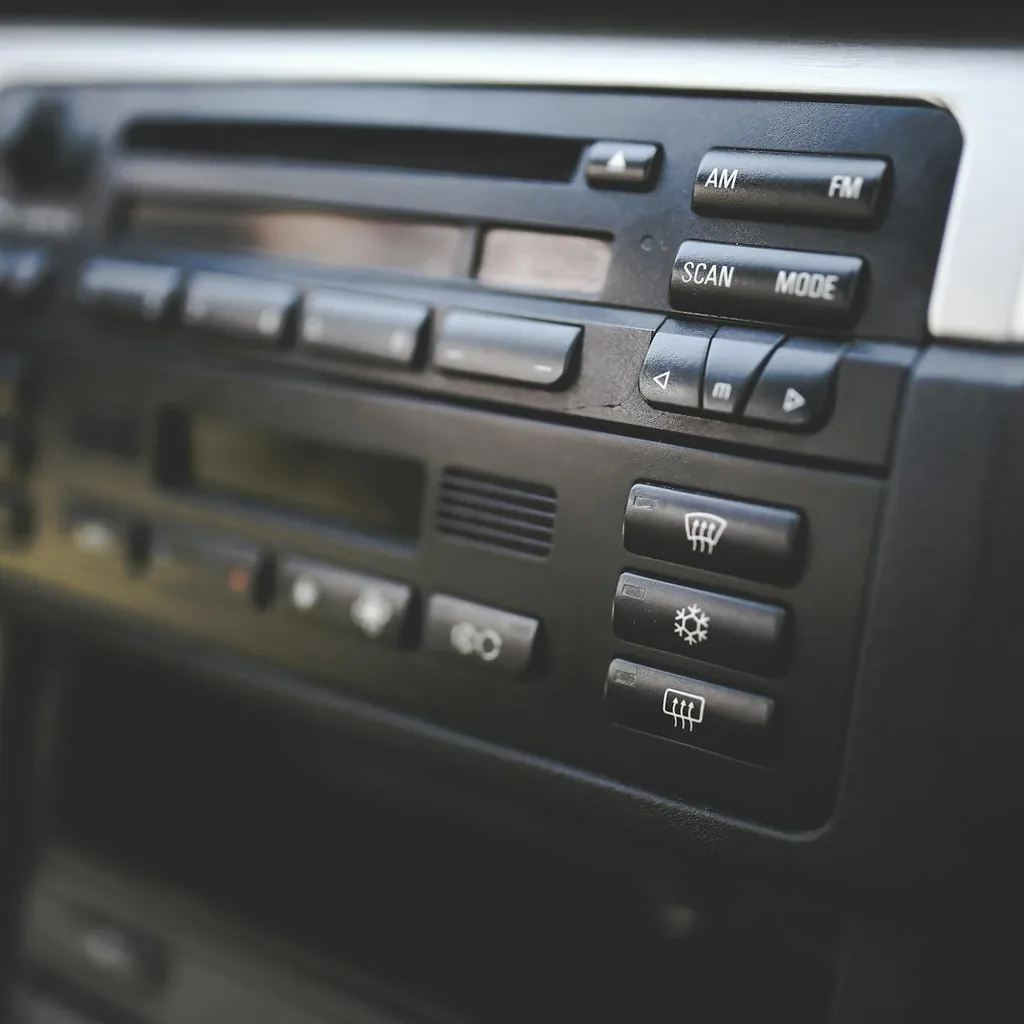

Когда владелец премиального автомобиля решает сменить штатное «головное устройство» на современную Android-систему, он неизбежно сталкивается с иллюзией простоты: «разъем в разъем».
Но как только дело доходит до систем с активными усилителями Bose, Harman Kardon, Burmester или Meridian, магия заканчивается. Вы получаете либо полную тишину, либо фон, либо — что еще хуже — сгоревший выходной каскад усилителя. Давайте разберемся, как проверить совместимость Android магнитолы со штатным усилителем Bose или Harman Kardon, не превращая салон автомобиля в полигон для экспериментов с паяльником.
Главное: почему штатные усилители не работают напрямую с Android-магнитолами
Основная проблема кроется в протоколе управления. Штатная магнитола — это не просто источник звука, это узел управления, который «общается» с усилителем по цифровой шине (CAN, MOST, A2B). Когда вы ставите Android-ресивер, вы вырезаете из этой цепи «мозг».
Большинство бюджетных Android-головных устройств выдают сигнал высокого уровня (с мощных выходов встроенного усилителя TDA7388 или аналогичных) или линейный сигнал низкого уровня. Штатные усилители Bose или Harman Kardon, в свою очередь, ожидают либо специфический цифровой поток, либо балансный аналоговый сигнал с определенным уровнем напряжения. Если подать на вход штатного усилителя сигнал с «плюсового» провода динамиков Android-магнитолы, вы гарантированно перегрузите входные цепи DSP усилителя. Результат — искажения, клиппинг или уход усилителя в защиту.
По теме также можно посмотреть Долги у судебных приставов: как проверить и закрыть дело.
Интеграция стороннего ГУ в премиальную аудиосистему — это не вопрос коммутации проводов, а вопрос перевода «языка» вашего нового устройства на протокол, понятный штатному DSP.
Типы передачи аудиосигнала: аналог против цифровой шины данных
Прежде чем покупать переходники, нужно понять, как именно штатная система получает звук.
1. Аналоговая передача (старые системы Bose): Усилитель принимает сигнал по обычным линейным выходам (RCA или витая пара). Здесь задача проста: нужно согласовать уровни. Android-магнитола должна иметь качественные линейные выходы (Pre-out), а не только выходы на динамики. Если вы используете выход на динамики, вам потребуется конвертер уровня (Hi-to-Lo), желательно с гальванической развязкой, чтобы избежать земляных петель, которые дают характерный гул в динамиках.
2. Цифровая шина (MOST, A2B): Это тупик для большинства «китайских» ГУ. Если в вашей машине звук идет по оптическому кольцу MOST, обычный Android-аппарат его не «увидит». Вам потребуется адаптер-преобразователь (например, Trioma или аналоги), который эмулирует штатное устройство в шине. Без него усилитель просто не включится, так как не получит команду «Wake up» по шине данных.
Чек-лист проверки штатной проводки и разъемов
Чтобы понять, с чем вы имеете дело, не нужно сразу разбирать полмашины. Начните с анализа разъемов:
- Количество пинов: Если в штатном разъеме магнитолы всего 8-12 проводов (питание, динамики), скорее всего, система простая. Если же проводов 20-40, а часть из них — витые пары, перед вами цифровая шина.
- Наличие оптики: Загляните в основной разъем. Если видите два пластиковых «световода» (обычно оранжевого цвета) — это MOST. Здесь интеграция возможна только через дорогостоящий адаптер-транскодер.
- Замеры напряжения: Возьмите мультиметр. При включении зажигания на одном из пинов разъема (обычно это Remote или Amp-On) должно появляться напряжение 12В. Если его нет — усилитель не получает сигнал на включение.
Кстати, если вы планируете глубокую модернизацию всей системы с заменой акустики, рекомендую ознакомиться с актуальными новостями и практическими советами по доработке авто, чтобы понимать, как современные компоненты влияют на общую архитектуру звука.
Выбор CAN-адаптера под конкретную аудиосистему
CAN-адаптер (декодер) — это сердце вашей инсталляции. Он считывает команды с кнопок руля, сигналы заднего хода и, что критически важно, посылает команду на включение штатного усилителя.
При выборе адаптера ориентируйтесь не на «универсальные» модели, а на те, что имеют прошивку под конкретную марку и модель авто. Если адаптер не поддерживает протокол вашего усилителя, вы получите «звук без регулировок». Громкость будет фиксированной, а настройки эквалайзера на Android-магнитоле не будут влиять на итоговый результат, так как штатный DSP будет работать в своем «зашитом» режиме.
Сценарии, когда интеграция невозможна без замены усилителя
Бывают ситуации, когда «подружить» устройства невозможно или экономически нецелесообразно:
1. Полная цифровая интеграция с защитой от копирования: Некоторые системы Harman Kardon используют проприетарные протоколы, которые не расшифровываются сторонними адаптерами.
2. Сложные алгоритмы DSP: Если штатный усилитель выполняет активную фильтрацию (раздел полос для каждого динамика), подача на него «полнодиапазонного» сигнала с Android-магнитолы приведет к тому, что твитеры будут играть бас, а мидбасы — середину. Звуковая сцена развалится.
3. Несовместимость уровней: Если штатный усилитель требует балансного сигнала, а ГУ выдает небалансный, вы получите низкое соотношение сигнал/шум и постоянные наводки от генератора.
Если штатный усилитель требует специфического цифрового сигнала, попытка «взломать» систему через аналоговые входы приведет к потере 80% качества звука и непредсказуемой работе штатных систем безопасности.
Финал: позиция практика
Мой вердикт суров: установка Android-магнитолы в систему с премиальным штатным усилителем — это всегда компромисс. Если ваша цель — просто получить навигацию и YouTube, используйте качественный CAN-адаптер и смиритесь с тем, что штатный DSP будет «красить» звук по своим алгоритмам.
Если же вы строите качественный звук, забудьте про интеграцию со штатным усилителем. Лучшее решение — демонтаж штатного «железа» и установка внешнего процессора (DSP) с усилителем. Только так вы получите контроль над АЧХ, временными задержками и фазировкой, не завися от капризов штатной электроники. Не пытайтесь обмануть физику и схемотехнику: если система проектировалась как закрытая экосистема, она должна быть либо сохранена в первозданном виде, либо полностью заменена на компоненты, которые вы можете настроить под себя. Любая «костыльная» интеграция — это путь к разочарованию в звуке и постоянным проблемам с электрикой автомобиля.
