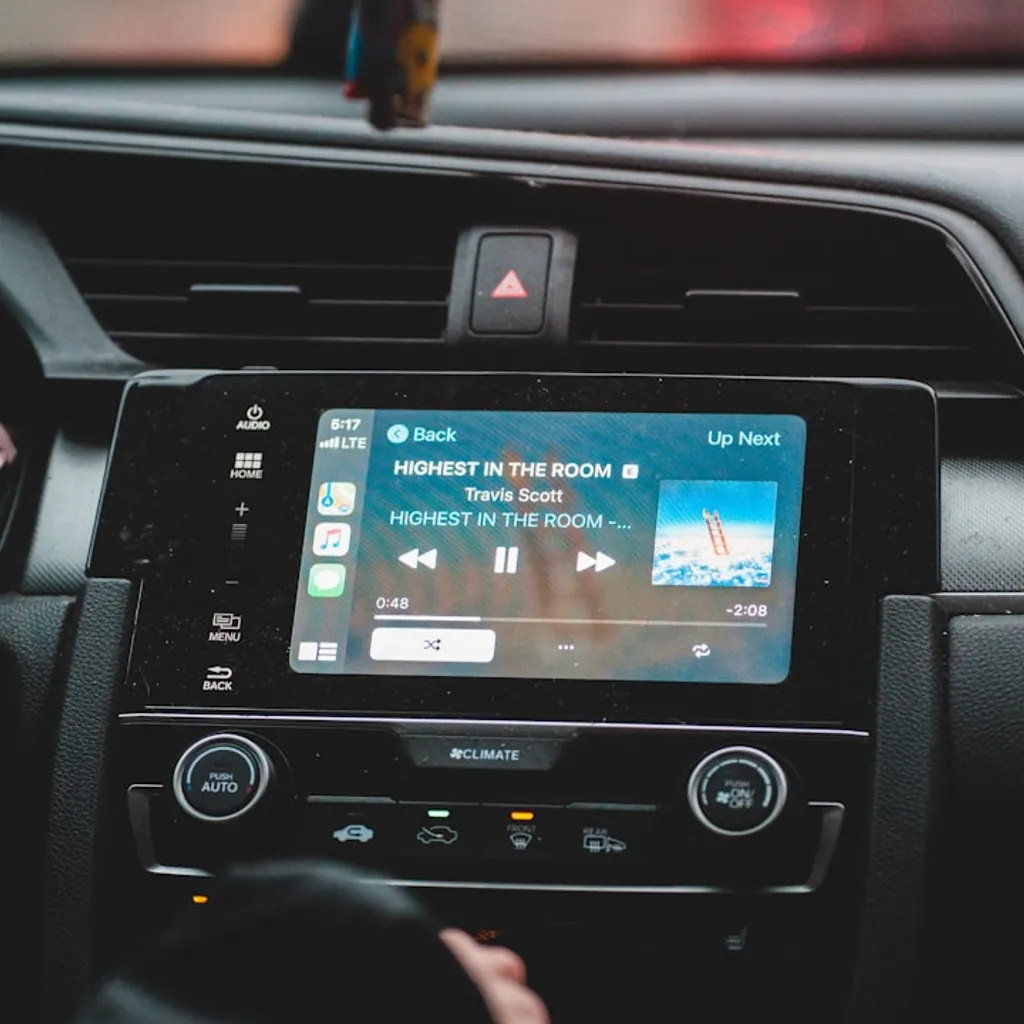

Как проверить уровень приема GPS антенны Android магнитолы в инженерном меню перед монтажом

GPS-модуль в Android-головных устройствах — один из самых непредсказуемых узлов. Производитель пишет «встроенный GPS-приемник с поддержкой A-GPS и ГЛОНАСС», на коробке гордо красуется надпись «High Sensitivity», а на деле после установки магнитолы в глубокую штатную нишу навигатор молча висит на «Поиск спутников…» десять минут, а потом ставит вас в поле посреди города. Проблема в том, что выяснить это до окончательного монтажа — до того, как вы защёлкнули рамку и затянули саморезы, — можно за три минуты. Нужно только знать, куда нажимать.

Почему именно до монтажа? Потому что после — вы уже не сможете безболезненно поменять антенну, переложить её кабель в другой жгут или, скажем, отказаться от этого конкретного устройства в пользу модели с выносным GPS-модулем. GPS-приёмник в бюджетных и среднебюджетных магнитолах (а именно их устанавливают в девяти случаях из десяти) — это чип, распаянный на основной плате, с антенной, которая идёт в комплекте: небольшая «пилюля» на магните или прямоугольная пластина с метровым хвостом кабеля. И его чувствительность — та самая «high sensitivity» — на практике означает диапазон от −155 до −163 dBm в зависимости от партии и совести OEM-производителя. Разница в восемь децибел — это не «чуть хуже», это разница между уверенным холодным захватом за 15 секунд и вечным поиском.

GPS-приёмник, не прошедший входной контроль на столе, превращается в «мёртвый груз» внутри глубокой штатной ниши — проверяйте до монтажа, а не после.

Зачем тестировать GPS до фиксации магнитолы в панели

Начнём с физики. GPS-сигнал от спутников на орбите 20 200 км приходит на поверхность Земли с мощностью порядка −130 dBm. Это на открытой площадке. Лобовое стекло автомобиля пропускает сигнал с затуханием 2–6 dB в зависимости от наличия подогрева, металлизированного слоя и толщины. Металлическая панель приборной доски, в которую монтируется магнитола, — это уже экранирование, способное добавить 10–25 dB потерь. А если GPS-антенна лежит вплотную к металлическому корпусу головного устройства или к стальной рамке консоли, эффективность её падает катастрофически — на 15–30 dB по сравнению с открытым расположением.

Итого: на столе, где вы распаковали магнитолу, GPS-антенна «видит» небо, металла вокруг нет, и приёмник может захватить 8–12 спутников с SNR 30–40 dB. После монтажа в глубокую нишу те же 12 спутников могут превратиться в 3–4 с SNR 15–20 dB — на грани удержания Fix. Если же антенна изначально слабая (бракованный экземпляр, отпаявшийся центральный проводник FPC-кабеля, окисление контакта SMA-разъёма), вы получите кирпич вместо навигатора — но обнаружите это только через неделю после сборки, когда не захочется всё разбирать обратно.

Вот почему осмысленная последовательность действий выглядит так: распаковал → подключил на столе → вошёл в инженерное меню → проверил количество спутников и SNR → принял решение о монтаже (или замене). Дальше — детали.

Где искать инженерное меню и раздел GPS Test

Android-магнитолы на процессорах Allwinner, Rockchip, Qualcomm (Snapdragon), MTK и Spreadtrum имеют разные входы в инженерное (сервисное) меню. Не путайте с «Настройками разработчика» (Developer Options) — это совершенно другой уровень, там GPS-диагностики нет.

Стандартные коды доступа

На большинстве устройств на базе Android 8–13 с чипсетами Allwinner (T7, T8, UIS7862/UIS8581) и Rockchip (PX5, PX6, PX30, RK3566) работает USSD-код, вводимый через встроенный «Телефон» или «Набор номера»:

• \*#\*#4636#\*#\* — классический Android-код, открывает меню «Тестирование» с подразделами «Информация о телефоне», «Информация о батарее» и «Информация о Wi-Fi». GPS-теста здесь нет, но вы можете проверить, видит ли система GPS-чип в принципе (раздел «Phone information → View GPS status» на некоторых прошивках).

• \*#\*#157#\*#\* или \*#\*#147#\*#\* — встречаются на головных устройствах с SoC Allwinner T7/T8 и некоторых UIS7862-решениях. Открывают непосредственно сервисное меню с доступом к GPS-тесту.

• \*#\*#3646633#\*#\* — Engineering Mode для MTK-чипсетов (MT8667, MT6761 и подобных). Это полноценное инженерное меню MediaTek, где GPS-тест находится в разделе Location или LocationEngine.

Если ни один код не сработал — не паникуйте. На ряде магнитол (например, на базе Qualcomm SM6150/SDA670) сервисное меню запускается приложением EngineerMode.apk, которое лежит в системном разделе. Доступ к нему можно получить через файловый менеджер с root-правами или через ADB-команду `am start com.android.engineeringmode/.MainActivity`. На прошивках от конкретных брендов — Ownice, Joying, Eonon — иногда достаточно зажать кнопку «Домой» на панели магнитолы на 5–10 секунд при включении.

Прямой путь к GPS-тесту

Попав в инженерное меню, ищите вкладку Location (или GNSS, GPS Test, Location Engine — названия варьируются в зависимости от прошивки). Внутри вас интересует экран, который показывает:

• Sky View (или «Карта неба») — визуальное отображение видимых спутников в проекции на полусферу. Каждый спутник — кружок или точка с номером PRN. Закрашенные — с зафиксированным Fix, пустые — видимые, но без синхронизации.

• Table View — табличное представление с колонками: PRN (номер спутника), SNR (Signal-to-Noise Ratio, дБ), Elevation (угол возвышения, °), Azimuth (азимут, °), Used in Fix (да/нет).

• Signal Strength — столбчатая диаграмма SNR по каждому спутнику в реальном времени.

Если вместо этого вы видите только «Location: ON/OFF» и переключатель режимов GPS/GLONASS/BeiDou — вы в неправильном месте. Нужно углубиться в подменю или переключиться на вкладку «Engineer Mode → Location → GPS».

Критерии оценки: что считать на столе

Получив доступ к GPS-тесту, вы оказываетесь перед экраном с десятком цифр. Вот что с ними делать.

Количество видимых спутников (Visible)

На открытой площадке, без навесов и деревьев, современный GPS-приёмник с комплектной антенной должен видеть минимум 8–10 спутников GPS-созвездия (PRN 1–32) в течение 30–60 секунд холодного старта. С поддержкой ГЛОНАСС (PRN 65–96) и BeiDou (PRN 201+) суммарное число видимых спутников может достигать 15–25 — зависит от вашего региона и времени суток (орбитальные группировки смещаются).

Если через две минуты после включения видимых спутников менее пяти — что-то не так с антенной. Три спутника — это абсолютный минимум для получения 2D-Fix, и он неработоспособен для навигации. Для уверенного 3D-Fix нужно минимум 4 спутника, но реально удобная работа начинается с 6–7 и выше.

Количество спутников в Fix (Used)

В колонке «Used» или с галочкой «In Fix» — спутники, которые приёмник реально использует для вычисления позиции. Соотношение Used/Visible — индикатор качества антенны и чистоты эфира. Если из 12 видимых в Fix идут только 3–4 — антенна «слышит» сигналы, но на грани шумового порога, приёмник не может устойчиво синхронизироваться.

SNR (Signal-to-Noise Ratio)

Это ключевой параметр. SNR показывает отношение полезного сигнала к шуму на приёмнике, измеряется в децибелах. Не путайте с абсолютным уровнем сигнала — SNR уже учитывает шумовую температуру и полосу приёмника.

Интерпретация для L1-диапазона (1575.42 MHz):

На столе, без металлического экранирования, вы должны видеть средний SNR 30–42 dB по спутникам в Fix. Если ваш средний SNR на столе ниже 25 dB — у вас проблемная антенна или неисправный приёмник, и в нише ситуация станет только хуже.

Если средний SNR на столе ниже 25 dB, монтировать магнитолу без замены антенны — значит заведомо обречь навигатор на хронический поиск Fix.

Время до первого Fix (TTFF — Time To First Fix)

Засеките: от момента включения GPS-модуля (переключателя Location → ON) до появления первого спутника в статусе «Used» не должно проходить более 60–90 секунд на холодном старте (без A-GPS, без закачанных эфемерид). Полный 3D-Fix с определением координат — не более 2–3 минут. Если через пять минут экран пуст или горят только «видимые», но ни одного «Used» — приёмник неисправен или антенна не подключена (проверьте коннектор).

Типичные ошибки, убивающие GPS-приём

Даже исправная антенна с приличным SNR на столе может дать плачевный результат после монтажа. Причины — физические, и они хорошо предсказуемы.

Расположение антенны на металлической поверхности. Штатная GPS-«пилюля» на магните предназначена для крепления на металлическую поверхность — именно так она работает лучше всего: металлическая площадка под ней играет роль рефлектора (ground plane), формируя направленную диаграмму вверх, к небу. Проблема возникает, когда площадка слишком мала (антенна свисает с края рамки) или когда кабель проходит вдоль мощных проводов питания — наводки от импульсных преобразователей DC-DC магнитолы (особенно от Buck-конвертера на 3.3V для GPS-чипа) создают помехи в полосе 1575 МГц.

Прокладка GPS-кабеля параллельно силовым жгутам. Минимальное расстояние от кабеля GPS-антенны до проводов питания, CAN-шины и силовых кабелей колонок — 10–15 см. Пересечение — допустимо, но под прямым углом. Если в вашем автомобиле жгуты проложены компактно в консоли, используйте ферритовые кольца на кабеле антенны (2–3 штуки вдоль кабеля, ближе к разъёму).

Укладка антенны за металлическую панель. Если вы кладёте GPS-«пилюлю» не поверх панели, а внутрь, за металлический щит — вы экранируете её полностью. Даже тонкий (0.8 мм) стальной лист ослабляет GPS-сигнал на 20–30 dB. Алюминиевый — чуть меньше, но тоже критично.

Встроенная антенна в корпусе магнитолы без вывода. Некоторые бюджетные модели (и даже отдельные единицы от Xtrons, Mekede, NaviFly) имеют GPS-антенну, интегрированную в заднюю крышку корпуса. Инженерное решение, требующее открытого пространства за магнитолой — что в реальной установке в глубокую штатную нишу означает: антенна «смотрит» в стенку из пластика и металла. Результат предсказуем. Перед покупкой таких моделей стоит поискать в характеристиках пометку «external GPS antenna included» — если она есть, выносите антенну на лобовое стекло или на верхнюю часть панели.

Когда программная диагностика не спасает: аппаратные неисправности

Бывают ситуации, когда инженерное меню показывает нули, а причина — не в нише и не в экранировании.

Обрыв центрального проводника коаксиального кабеля. Комплектные GPS-антенны с разъёмом Fakra, SMA или IPEX/MHF4 — расходный материал с высоким процентом производственного брака, особенно в ценовом сегменте до $5. Проверяйте целостность кабеля мультиметром: сопротивление между центральным контактом разъёма и пайкой на плате антенны должно быть менее 2 Ом. Обрыв — частая история, особенно если кабель перегибался при транспортировке.

Плохая пайка коннектора на плате магнитолы. На ряде устройств GPS-разъём распаян на основной плате вручную (китайский ручной монтаж — это реальность в ценовом сегменте $80–200). Визуально проверьте пайку: если центральный пин шатается или вокруг него видны трещины в припое — прогрейте паяльником или верните устройство.

Неисправность GPS-чипа. Встречается реже, но фиксируется: приёмник ( U-blox, SkyTraq или менее именитый китайский чип) может быть мёртвым с завода. Симптом: в инженерном меню GPS-раздел открывается, но количество видимых спутников постоянно показывает 0, даже через 10 минут на открытой площадке при подключенной заведомо исправной антенне. Это однозначная замена по гарантии.

При комплексном подходе к выбору и проверке оборудования — будь то автомобильная электроника или, например, выбор надёжной клиники для медицинских услуг — принцип один: не доверять маркетинговым обещаниям, а проверять факты до того, как они станут вашей проблемой. В случае с GPS-модулем — проверять до монтажа, в реальных цифрах инженерного меню.

Как действовать: порядок проверки на столе

Для тех, кто ценит конкретику, — последовательность действий, которая занимает не более пяти минут:

Подключите магнитолу к источнику питания 12V (лабораторный БП, аккумулятор, даже мощный адаптер 12V/5A). Подсоедините GPS-антенну и положите её на ровную поверхность, разъёмом вверх, вдали от металлических предметов (минимум 50 см до ближайшего крупного металлического объекта). Включите устройство, дождитесь загрузки Android.

Откройте приложение «Телефон» (или «Набор номера»), введите код для вашего чипсета. Если не знаете код — начните с \*#\*#4636#\*#\*, затем пробуйте \*#\*#3646633#\*#\* и \*#\*#157#\*#\*. Попав в инженерное меню, перейдите в раздел Location / GNSS / GPS Test.

Убедитесь, что GPS включён (тумблер ON). Переключитесь на вид Table View — он информативнее, чем Sky View, для количественной оценки. Засеките время. Через 60 секунд посмотрите: сколько спутников видно (Visible) и сколько в Fix (Used). Через 120 секунд — повторите.

Если через 2 минуты видимых спутников ≥ 8, из них в Fix ≥ 5, средний SNR ≥ 30 dB — антенна исправна, приёмник работает, можно монтировать. Перед монтажом проверьте средний SNR ещё раз, чтобы зафиксировать «базовый уровень»: после установки вы можете повторить тест в инженерном меню и сравнить. Если падение SNR составило более 15 dB — пересмотрите расположение антенны.

Если результаты неудовлетворительны — попробуйте заведомо исправную антенну от другого устройства (разъёмы SMA и Fakra стандартизованы). Если проблема сохранилась — магнитола на гарантийную замену.

Коротко — цифры, которые работают

На столе, без экранирования, исправный GPS-модуль с нормальной антенной даёт: 8–15 видимых спутников, 5–10 в Fix, средний SNR 30–42 dB, TTFF холодный — до 90 секунд. После монтажа в штатную нишу: потеря 10–15 dB по SNR и 2–4 спутника — норма. Если потеря больше — ищите проблему в расположении антенны или качестве кабеля.

Затраты на пять минут диагностики на столе — это страховка от нескольких часов переборки собранной панели. Тот, кто хоть раз разбирал штатную консоль ради перекладки GPS-антенны, больше не пропускает этот этап.
