Переходные рамки для магнитолы: материал, размеры и установка
Совместимость с панелью, размеры лицевой части и крепления корпуса: проверяем комплект до подрезки и окончательной сборки.
Переходную рамку для магнитолы выбирают по точному исполнению панели автомобиля, размерам лицевой части нового устройства и способу его крепления. После этого проверяют материал и отделку. Мы рекомендуем начинать с артикула комплекта и его инструкции: даже прочная деталь из ABS не устранит несовпадение крепёжных точек, а надпись «2 DIN» не гарантирует одинаковый размер всех элементов установки.
Что проверить до покупки
Для подбора нужны модель автомобиля, год выпуска, поколение и рестайлинг, фотография центральной консоли и точная модель магнитолы. Уточните комплектацию панели: ручное управление отопителем или климат-контроль, расположение аварийной кнопки, наличие штатного экрана. В каталоге должна совпасть именно ваша версия салона. Если у продавца только фотография рамки спереди, запросите вид сзади и состав комплекта.
Разделяйте три детали. Лицевая рамка закрывает стык с панелью. Боковые кронштейны соединяют корпус магнитолы с креплениями автомобиля. Монтажная шахта удерживает совместимое устройство с помощью предусмотренных фиксаторов. Конкретный комплект может объединять эти функции, но декоративная окантовка сама по себе не заменяет опору корпуса. Схему крепления берут из инструкции комплекта и магнитолы.
Проверьте, входят ли в набор кронштейны, клипсы, карман для установки 1 DIN и внутренняя вставка. Отдельно сверяют электрические адаптеры: рамка не решает подключение антенны, штатного усилителя или кнопок руля. Схемы соединений разобраны в статье про ISO-переходник для магнитолы.
Размеры: корпус, лицевая панель и отверстие рамки
Сравнивайте чертежи с обозначениями размеров, а не только диагональ дисплея. У корпуса, выступающей лицевой панели и отверстия декоративной вставки могут быть разные ширина и высота. Глубину проверяют вместе с задними разъёмами и местом для изгиба кабелей.
Например, CARAV 11-041 для BMW 5-Series E39 1995–2003 годов и X5 E53 1999–2006 годов обозначена как 2 DIN с размерами 173 × 98 и 178 × 102 мм. Это конкретные варианты проёма комплекта, которые нужно сопоставить с лицевой частью устройства и используемой вставкой. Их нельзя переносить на любую другую рамку. До покупки уточните, какая вставка и какой крепёж нужны выбранной магнитоле.
- 1 DIN и 2 DIN. Сверьте способ установки: корпус в шахте или корпус на боковых кронштейнах. Не добавляйте шахту в комплект, рассчитанный на другой способ крепления.
- Экран 9 или 10 дюймов. Диагональ не задаёт ширину и высоту отверстия. Нужны размеры лицевой панели, форма её задней части и расположение крепёжных отверстий именно этой модели.
- Для выступающего экрана проверьте доступ к аварийной кнопке, органам климатической системы и дефлекторам, а также возможность пользоваться рычагом переключения передач во всех положениях.
При выборе самого устройства полезно отдельно проверить экран по углам обзора: подходящая рамка не исправит плохую видимость дисплея с водительского места.
ABS и PC+ABS: что даёт материал
ABS применяют в серийных рамках: он указан у Metra 95-2001, CARAV 11-041 и Incar RFR-N29. Metra 95-2001 — комплект для ряда автомобилей GM с кронштейнами; CARAV 11-041 — вариант для указанных выше BMW; Incar RFR-N29 в каталоге также обозначается как Intro RFR-N29 и предназначена для установки 1 DIN в Renault Laguna III с 2008 года. Эти примеры показывают, почему сравнивать нужно подходящие артикулы, а не выбирать марку без проверки применимости.
| Материал | Подтверждённый пример | Что это означает при выборе |
|---|---|---|
| ABS | Указан для трёх перечисленных рамок | Из этого пластика делают детали со сложным контуром и креплениями. Проверять всё равно нужно конкретное литьё, толщину перемычек и посадку. |
| PC+ABS — смесь поликарбоната и ABS | Covestro Bayblend T85 BSR предназначен в том числе для автомобильного интерьера | Производитель предлагает эту смесь для деталей интерьера с требованиями к нагреву и трению. Доплачивать за PC+ABS имеет смысл, если изготовитель подходящей рамки подтвердил свойства своего изделия; одно название смеси их не задаёт. |
| Пластик без обозначения состава | В описании товара нет маркировки материала | По цвету, цене или стране производства нельзя определить, ABS это, полистирол или смесь с вторичным сырьём. Просите спецификацию; не проверяйте состав огнём или растворителем. |
У Bayblend T85 BSR температура размягчения по Вика составляет 129 °C при испытании ISO 306 с нагрузкой 50 Н и скоростью нагрева 120 °C/ч. Это лабораторный показатель сырья. Он не задаёт допустимую температуру эксплуатации готовой рамки с её защёлками, покрытием и нагрузкой. Для рамки нужен заявленный изготовителем диапазон эксплуатации: он учитывает конструкцию изделия и отличается от температуры размягчения сырья.

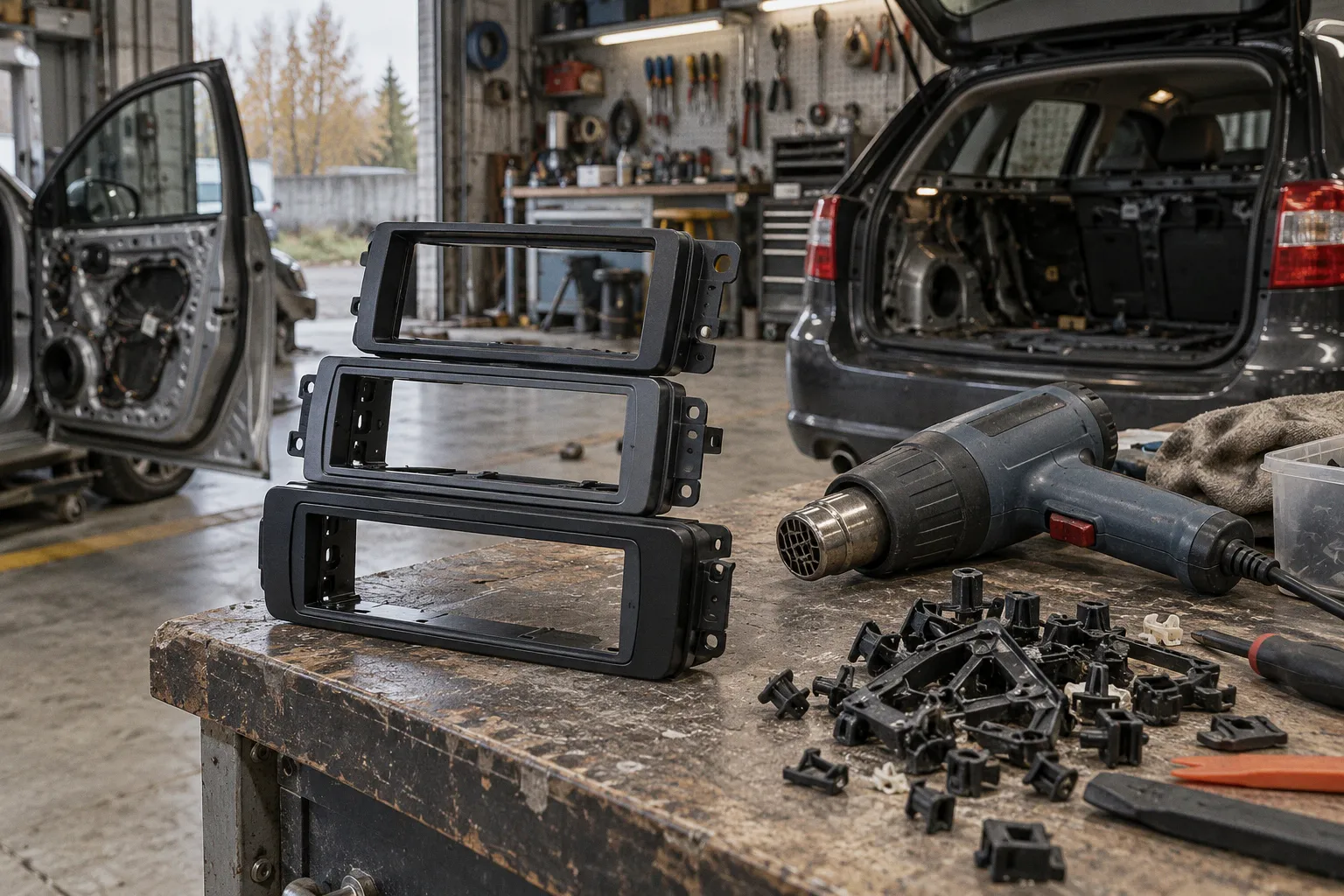

Четыре проверки пластика и отделки
1. Целостность корпуса и перемычек
Осмотрите деталь с обратной стороны при хорошем освещении. Трещина у отверстия под винт, надломленная перемычка или скрученность рамки — причина отложить установку и показать дефект продавцу. Не пытайтесь выпрямлять новую деталь феном: после нагрева будет сложнее оценить исходный дефект и сохранить геометрию проёма.
2. Состояние защёлок
Сравните все защёлки: нет ли утраченного зацепа, трещины у основания, белёсой полосы на перегибе. Съёмные металлические или пластиковые клипсы устанавливают в предусмотренные места по инструкции комплекта. Не сгибайте их многократно для проверки «упругости» и не подменяйте недостающий фиксатор похожим по виду.
3. Данные о нагреве
Если продавец обещает повышенную термостойкость, попросите указать материал и документ, к которому относится температура. Одного слова «автомобильный» недостаточно. Резкий запах, глянец или жёсткость на ощупь не позволяют измерить теплостойкость детали; домашний тест строительным феном тоже не воспроизводит условия эксплуатации.
4. Фактура и качество кромок
Даже прочная рамка может испортить впечатление от установки, если её фактура не совпадает с приборной панелью. У заводского пластика встречаются матовые поверхности, мелкая шагрень и глянец; оттенки чёрного тоже различаются. На фотографии в магазине разницу часто скрывает освещение, поэтому ищите изображения детали именно в установленном виде и сверяйте её с интерьером своей комплектации.
Шагрень — повторяющийся рельеф на лицевой поверхности. Облой — лишний тонкий выступ пластика на кромке или линии разъёма формы. Его не следует принимать за элемент фактуры. Сравнивайте рамку с соседней облицовкой при дневном свете и сбоку: так виднее различие блеска, волнистый край и наплывы покрытия. Заусенец у клипсы может мешать её заходу в паз; до обработки новой детали сначала исключите ошибку артикула и сборки.
Порядок снятия и установки
Для работы подготовьте пластиковый инструмент для снятия облицовки и подходящие к крепежу отвёртки или головки. Сначала найдите инструкцию разборки своей панели: расположение скрытых винтов и направление освобождения защёлок различаются. Обесточивание выполняют по руководству автомобиля с учётом его процедуры отключения и подключения аккумулятора.
- Снимите штатную облицовку по инструкции. Сначала освободите указанный крепёж. Пластиковую лопатку подводите рядом с точкой фиксации; не тяните всю панель за один свободный угол. Перед отсоединением разъёмов сфотографируйте их расположение.
- Извлеките штатную магнитолу, сохранив её винты и кронштейны. Сверьте с инструкцией нового комплекта, какие детали используются повторно, а какие заменяются.
- Соберите опору нового устройства. Используйте крепёж указанного типа и длины. Винты для крепления кронштейна к магнитоле и винты для крепления сборки к панели могут различаться; не заменяйте их произвольно более длинными.
- Примерьте сборку без окончательного защёлкивания лицевой части. Проверьте глубину, положение разъёмов и свободный проход жгута. Крепёж должен совпадать с отверстиями без стягивания перекошенных деталей.
- Подключите необходимые адаптеры и восстановите штатные соединения по инструкции. До закрытия панели проверьте включение, звук, радио и те функции автомобиля, которые затрагивала замена. В инструкции Metra 95-6545B отдельно предписано подключить всё штатное оборудование до включения зажигания при проверке.
- Закрепите сборку и установите облицовку в порядке, заданном изготовителем. Нажимайте рядом с фиксатором, поддерживая деталь; после сборки проверьте, не появилась ли щель при затяжке крепежа и не шатается ли корпус магнитолы.
У Metra 95-6545B для Jeep Compass Sport 2017,5–2018 модельных годов под съёмной панелью дефлекторов находятся четыре штатных винта магнитолы; на новую облицовку устанавливают семь отдельных клипс. Кронштейны прикручивают винтами из комплекта магнитолы, а собранный узел крепят к панели штатными винтами автомобиля. Это пример распределения крепежа в конкретном наборе; число фиксаторов для другой машины берут из её инструкции.
Жгуты не должны попадать между корпусом и креплениями. Если для укладки нужна дополнительная защита проводов, посмотрите правила выбора кабельной оплётки; сама оплётка не освобождает от проверки свободного места за магнитолой.
Если рамка не садится или скрипит
Пустая рамка прилегает ровно, а вместе с магнитолой выступает
Снимите сборку и найдите точку упора корпуса, разъёма или кронштейна. Отдельно проверьте положение магнитолы относительно лицевой вставки. Не стягивайте выступающую сторону винтом: так можно нагрузить пластиковое ушко, не устранив помеху.
Рамка не совпадает с панелью даже без магнитолы
Повторно сверьте артикул, исполнение консоли и установку отдельных клипс. Если мешает ребро или перемычка, резать её можно только тогда, когда такая доработка прямо показана в инструкции именно этого комплекта. Случайная подрезка может уничтожить нужную опору.
После сборки слышен скрип, но зазоры ровные
На стоящем автомобиле проверьте, какая деталь издаёт звук при лёгком нажатии: лицевая накладка, корпус магнитолы или соседняя облицовка. Затем разберите этот участок и проверьте фиксаторы, крепёж и касание жгута. Антискрипная лента не заменит отсутствующую клипсу; толстая прокладка на посадочной плоскости может помешать защёлкиванию.
Перед заказом сохраните артикул подходящей рамки, схему её крепления и размеры лицевой панели магнитолы. После получения выполните примерку без доработок; к подрезке или окончательной сборке переходите только после проверки совместимости.
