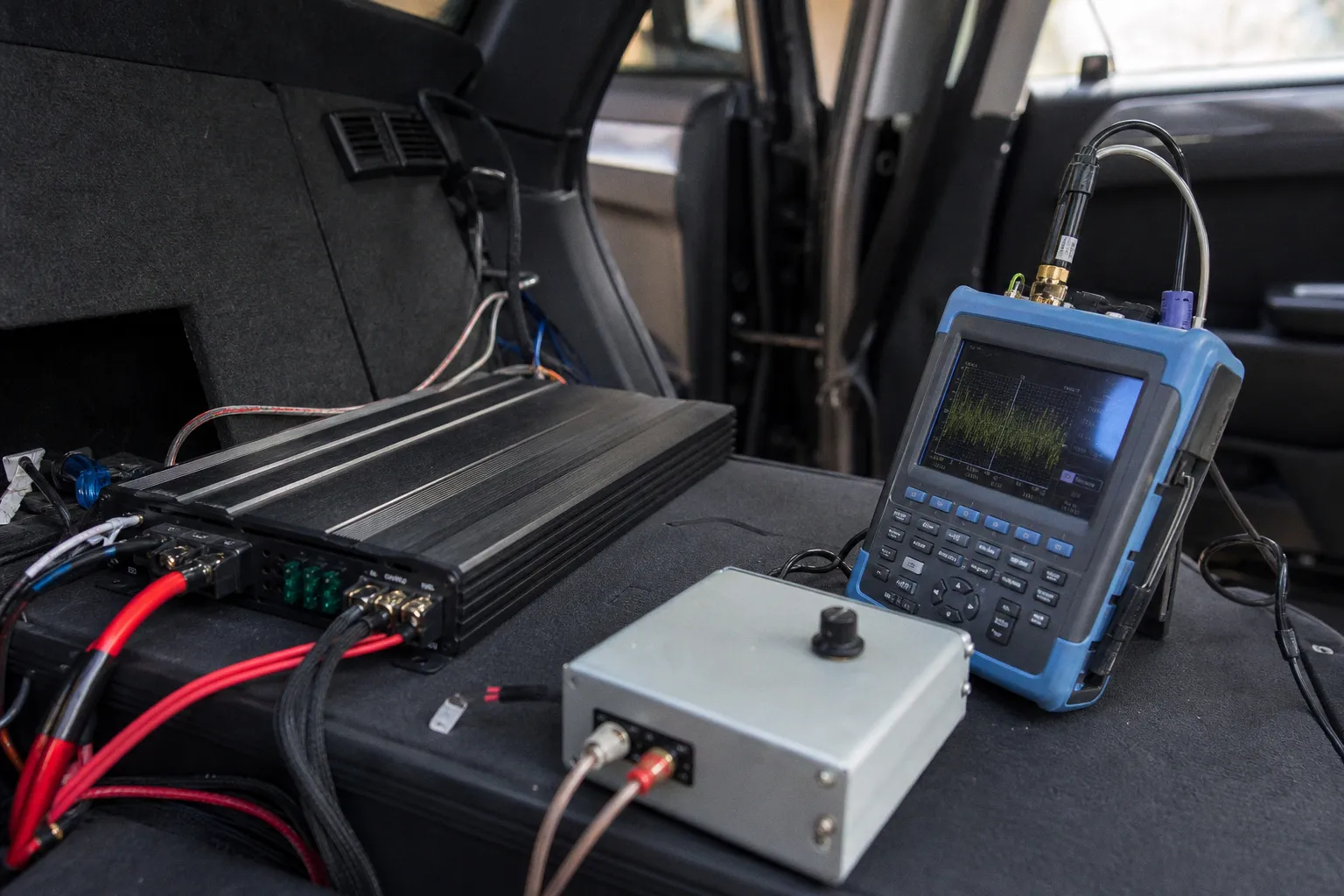

Проверить автомобильный усилитель звука класса D на помехи

Чтобы проверить автомобильный усилитель звука класса D на помехи, я сравниваю шум при заглушённом и работающем двигателе, затем при выключенной системе отсоединяю сигнальные входы усилителя. Если после включения шум исчез, проверяю источник и сигнальную проводку; если остался — питание, массу и усилитель. Динамики при прослушивании остаются подключёнными. Один такой опыт сужает поиск, а окончательный вывод требует повторной проверки с исправными кабелем, источником и нагрузкой.

Что подготовить и как отключать питание

Мне нужны мультиметр с исправными изолированными щупами, длинный измерительный провод для доступа к АКБ, короткий исправный RCA-кабель и автономный источник звука. До разборки я фотографирую подключения, положения Gain и фильтров. Для прослушивания оставляю умеренную громкость и одинаковые настройки: иначе изменение уровня легко принять за исчезновение помехи.

Любую перестановку RCA, высокоуровневых и акустических проводов делайте при выключенных головном устройстве и усилителе, после погасания индикаторов. Перед работой с силовыми клеммами заглушите двигатель и отключите минус АКБ в порядке, предусмотренном автомобилем; изолируйте снятую клемму, затем извлеките предохранитель линии усилителя. На машине с дополнительной батареей или накопителем отключают все источники по их инструкции. Если порядок неизвестен, поручите работу автоэлектрику.

Предохранитель возвращают после проверки соединений, перед восстановлением питания по инструкции автомобиля. Оголённый плюс закрывают изоляцией, инструмент держат вдали от клемм АКБ. Для измерения напряжения чёрный провод мультиметра подключают в COM, красный — в гнездо V. Режим измерения тока при подключении поперёк питания создаёт короткое замыкание. Оранжевые высоковольтные кабели гибридов и электромобилей к этой проверке не относятся.

Порядок проверки: двигатель, входы, источник

1. Найти условие появления шума

На стоящем автомобиле с включённым стояночным тормозом послушайте паузу при заглушённом двигателе, затем при работающем. Двигатель запускают на открытом воздухе. Запишите, какие каналы шумят, меняются ли тон и громкость с оборотами, положением регулятора громкости, включением света и вентилятора. USB-зарядку и другие съёмные аксессуары исключайте по одному.

Свист в такт оборотам называют генераторным воем. Его путь проходит через пульсации питания, разность потенциалов масс, сигнальный тракт либо электромагнитную наводку. Неисправность генератора — одна из причин, но по звуку её не отличить от ошибки соединений. Если помеха совпадает с поворотниками или тормозными огнями, ищут общий участок питания и массы с этими потребителями.

2. Отсоединить сигнальные входы у усилителя

Выключите систему и снимите с усилителя все RCA либо разъём высокоуровневого входа. Питание, REM и исправную акустику оставьте подключёнными. После включения сравните шум в прежних условиях. Исчезновение помехи указывает на связь со входным трактом: магнитолой, DSP, преобразователем уровня, кабелем или соединением сигнальных масс. Сохранившийся шум требует проверки питания и самого усилителя.

У открытого входа есть особенность: он способен сам ловить наводку. Кабель, подключённый к усилителю и оставленный свободным со стороны магнитолы, особенно неудобен для такого теста. Я убираю кабель целиком и подтверждаю результат коротким исправным соединением с автономным источником. Если вход требует специального терминирования, применяют способ из инструкции усилителя. Замыкать высокоуровневые входы наугад нельзя. При автоматическом включении по сигналу усилитель после снятия разъёма способен выключиться: погасший аппарат ничего не говорит об источнике шума.

3. Разделить неисправность источника и кабеля

Для усилителя с RCA-входом подайте сигнал с автономного плеера или телефона с аналоговым выходом через короткий RCA-кабель непосредственно на усилитель. Телефон работает от своей батареи, без USB-соединения с машиной. Начните с малой громкости и сохраните защитные фильтры каналов: твитер нельзя проверять полнополосным сигналом без предусмотренного кроссовера. При наличии только высокоуровневого входа нужен совместимый источник соответствующего уровня и штатная схема подключения; выход телефона к такому разъёму напрямую не подключают. При чистом звуке верните головное устройство, подключив его временным исправным межблочным кабелем вдали от штатных жгутов. Если и с ним тихо, проблема в прежнем кабеле или его трассе. Если шум вернулся, проверяйте головное устройство, его питание и промежуточные устройства.

При шуме в одном канале поменяйте местами левый и правый RCA на входе усилителя, каждый раз выключая систему. Переход шума в другой канал указывает на участок до входа; сохранение в прежнем канале оставляет под подозрением этот канал усилителя и его выходную проводку. Такой тест применим к каналам с одинаковыми настройками и подходящей нагрузкой.

На форуме DUDUAUTO владелец Dudu7 описал шум через RCA и щелчки при паузе после включения шумоподавления; с головным устройством Topway TS10S в его системе шум исчезал. Это полезный пример подмены источника: программное приглушение паузы способно скрыть фон и добавить слышимые переключения. Для штатной магнитолы с выходами на динамики нужен совместимый высокоуровневый вход или преобразователь уровня, а его питание и соединения проверяют отдельно.

4. Осмотреть сигнальную проводку и головное устройство

У отсоединённого с обоих концов RCA-кабеля мультиметром проверяют целостность центральной жилы и обратного проводника, отсутствие замыкания между ними. При лёгком изгибе у разъёмов показания должны оставаться устойчивыми. Такая прозвонка выявляет обрыв и короткое замыкание, но качество подавления наводок оценивают сравнением в машине.

Для новой трассы я выбираю путь вдали от силового кабеля, преобразователей, проводки бензонасоса и блоков автомобиля. Необходимое пересечение проводов делаю под прямым углом. Удлинители и лишние переходники убираю из проверяемой цепи. Обычная ПЭТ-оплётка «змеиная кожа» защищает жгут механически; электромагнитным экраном она становится только при наличии соответствующего проводящего слоя и его правильного подключения.

Антенный разъём отключают при выключенной системе и сравнивают фон при воспроизведении другого источника. Исчезновение фона выявляет связь с антенной цепью, включая дополнительный путь массы. Этот результат сам по себе не различает излучаемую помеху и петлю массы. Совет соединить внешнюю обойму RCA с корпусом магнитолы проводком я не использую: при повреждённой силовой массе через сигнальный провод пойдёт ток, на который он не рассчитан. Повреждение сигнальной массы головного устройства устраняют в сервисе.

Как проверить массу падением напряжения

Через минусовую клемму усилителя течёт ток его питания, который возвращается к источнику по минусовому кабелю и предусмотренным соединениям кузова. Сопротивление этого пути создаёт падение напряжения. Разные потенциалы массы магнитолы и усилителя способны добавить помеху во входной сигнал; связь с ШИМ для этого не обязательна. Корпус усилителя, сигнальная масса и силовая клемма GND имеют разные функции: соединять их произвольно нельзя.

1. При выключенной системе закрепите изолированные измерительные зажимы: красный на силовой клемме GND усилителя, чёрный на минусовом выводе АКБ. Длинный измерительный провод держите вдали от ремней, вентилятора и горячих деталей.
2. Выберите постоянное напряжение. Включите музыку с устойчивым басовым фрагментом на рабочей громкости без слышимых искажений. Запишите показание и громкость. Измерение в тишине почти без потребления способно скрыть плохое соединение.
3. Чтобы найти участок потерь, при выключенной системе переставляйте зажимы и повторяйте опыт: между GND и наконечником, между наконечником и точкой кузова, затем между кузовом и минусом АКБ. Сравнивайте при той же нагрузке.
4. После ремонта повторите замер и прослушивание. Уменьшение падения на исправленном участке подтверждает улучшение контакта; исчезновение шума проверяют отдельно.

Универсального числа, по которому контакт объявляют исправным, нет: нужны ток, длина пути и требования оборудования. Например, падение 0,5 В при токе 50 А означает потерю 25 Вт на измеряемом участке — повод искать место нагрева и потерь. Обычный мультиметр усредняет быстрые изменения; режим MIN/MAX помогает заметить просадку лишь в пределах быстродействия прибора.

Измерение долей ома бытовым мультиметром включает сопротивление щупов и их контактов. Замыкание щупов показывает собственную добавку измерения, но даже её вычитание не превращает прибор в миллиомметр. Точные малые сопротивления измеряют четырёхпроводным методом; в машине я выбираю падение напряжения под нагрузкой. Омметр используют только в обесточенной цепи.

Ослабленный крепёж, краска под контактной площадкой, коррозия и надлом жилы требуют устранения. По внешнему виду им нельзя назначить значение в омах. Для массы используют предусмотренную автомобилем точку либо согласованное установщиком соединение с несущим металлом, с учётом датчика тока АКБ. Штатные соединения систем безопасности не переделывают. Подготовка поверхности, защита от коррозии и момент затяжки должны соответствовать выбранному соединению.

Питание, сечение кабеля и предохранители

Плюсовой путь проверяют аналогично: красный щуп на плюсовой вывод АКБ, чёрный — на B+ усилителя. Замер под той же нагрузкой показывает потери в кабеле, держателе предохранителя и соединениях. Отдельно измеряют напряжение между B+ и GND непосредственно на усилителе и сравнивают с допустимым диапазоном его инструкции. Напряжение на АКБ без нагрузки для этого недостаточно. Сумма падений по плюсу и минусу составляет потери внешней цепи питания; напряжение между B+ и GND показывает то, что фактически получает усилитель. Замер между выводами одного держателя предохранителя выделяет потери именно в этом узле.

Если напряжение падает уже на АКБ, проверяют батарею и систему зарядки. Если на АКБ оно сохраняется, а на усилителе проседает, ищут потери по плюсу и минусу. Проверку пульсаций генератора лучше поручить автоэлектрику с осциллографом: одно показание переменного напряжения бытового мультиметра без учёта его полосы не даёт достоверного диагноза диодного моста.

Сечение я подбираю по требуемому току питания из инструкции усилителя, длине линии, материалу жилы и допустимому падению напряжения. При питании нескольких устройств учитывают их суммарную нагрузку. Затем проверяют допустимый ток кабеля для условий прокладки и совместимость с клеммами. Таблица выбора силового кабеля должна относиться к тому же материалу: медь и CCA одного сечения дают разные потери. Обозначение AWG требует перевода по таблице, а наружный диаметр изоляции сечением жилы не является.

Предохранитель линии ставят максимально близко к плюсу АКБ, до прохода кабеля через кузов. Практический ориентир для размещения — не дальше 45 см по кабелю; более строгое требование инструкции имеет приоритет. Его номинал согласуют с допустимым током самого слабого защищаемого участка, держателя и требованиями оборудования. Встроенный предохранитель усилителя оставляет питающий провод до аппарата без защиты от замыкания на кузов. После распределителя ветвям с меньшим сечением нужна соответствующая защита. ANL и Mini-ANL выбирают по допустимому току и держателю, а не по размеру корпуса.

Для заделки беру наконечник под материал и сечение жилы и предусмотренную производителем матрицу обжима. Предварительное лужение перед обжимом не является обязательным; для обжимного соединения выполняют инструкцию его производителя. Лужёное заводское покрытие наконечника и пропитанная припоем жила — разные вещи. Кабель закрепляют без натяжения, оголённую часть изолируют; в проходе через металл ставят защитную втулку. Увеличивать номинал предохранителя после его повторного срабатывания без поиска причины нельзя.

Что в классе D создаёт радиопомехи

В усилителе класса D выходной модулятор управляет переключением силовых транзисторов в соответствии со звуковым сигналом. Выходной фильтр подавляет высокочастотные составляющие. Отдельный импульсный преобразователь питания, если он предусмотрен схемой, формирует внутренние напряжения из бортовой сети. Это другой узел со своей частотой переключения; такой преобразователь встречается и в усилителях класса AB.

Частота 200–600 кГц соответствует 0,2–0,6 МГц и относится к длинным и средним волнам, а не к коротким волнам или FM. Этот интервал не описывает все усилители класса D: например, TPA6304-Q1 переключается на 2,1 МГц. У импульсного сигнала есть гармоники, а быстрые фронты создают высокочастотные составляющие. Поэтому проблема радиоприёма возможна далеко от основной частоты переключения. Саму несущую в сотни килогерц человек не слышит; слышимый свист требует другого объяснения, например проникновения помехи в звуковой тракт.

Для проверки радиоприёма я оставляю машину в одном месте, выбираю одну станцию и сравниваю её с включённым и выключенным усилителем при неизменном состоянии остальных устройств. Повторяемое ухудшение при включении указывает на связь с усилителем или его проводкой. Дальше проверяют питание антенного усилителя, расположение антенного кабеля, силовых и акустических проводов. AM-приёмник или SDR помогают найти область излучения, но пик рядом с проводом сам по себе не доказывает неисправность фильтра.

Нагрев корпуса в покое зависит от схемы, тока покоя, вентиляции и температуры салона. Количество видимых дросселей также не позволяет оценить исправность. Феррит и фильтр подбирают под найденный путь и частоту помехи; случайный фильтр в силовой цепи способен добавить потери. Я оставляю покупку таких деталей до воспроизводимого теста, показывающего, где именно помеха входит в систему.

Что покажет проверка вне автомобиля

На стенде усилитель подключают к источнику постоянного напряжения в разрешённом диапазоне, с достаточным током и защитой. Плюсовой провод от отдельной АКБ тоже защищают предохранителем. Нужны короткие исправные провода, известный источник сигнала и исправный динамик с допустимым для канала импедансом. Проверяют каждый канал, отсутствие шума в паузе и воспроизведение сигнала. Блок питания, уходящий в ограничение тока, сам создаёт условия для просадок и отключений.

Выходы мостовых усилителей и многих аппаратов класса D электрически активны с обеих сторон динамика. Минус динамика не соединяют с кузовом. Обычный заземлённый щуп осциллографа на таком выходе способен вызвать короткое замыкание: нужны подходящий дифференциальный пробник и методика измерения. Без динамика шум оценивают прибором на подходящей нагрузке, а не на слух.

Тихая работа вне машины сужает поиск до отличающихся условий. Она оставляет непроверенными работу под большой нагрузкой, температурный режим и электромагнитную совместимость в автомобиле. Для оценки мощности и клиппинга усилителя нужны отдельные измерения; тишина без входного сигнала их не заменяет.

При запахе перегретой изоляции, дыме, повторном срабатывании предохранителя или быстром нарастании температуры без сигнала отключите питание и прекратите проверку. Корпус не вскрывайте: диагностику внутренних цепей поручают сервису.

В сервис я передаю запись условий: какой канал шумит, состояние двигателя, результат отключения входов и подмены источника, напряжение на усилителе и падение по каждому пути питания под нагрузкой. Если шум повторяется с исправными источником, кабелем и нагрузкой на отдельном питании, заказываю диагностику усилителя: такой набор условий даёт мастеру воспроизводимый дефект.
