Усилитель автомобильный 4-канальный: нужен ли отдельный DSP?

Выбираю обработку под число полос и выходов: когда хватает фильтров усилителя, как подключить моноблок и с чего начать настройку задержек.

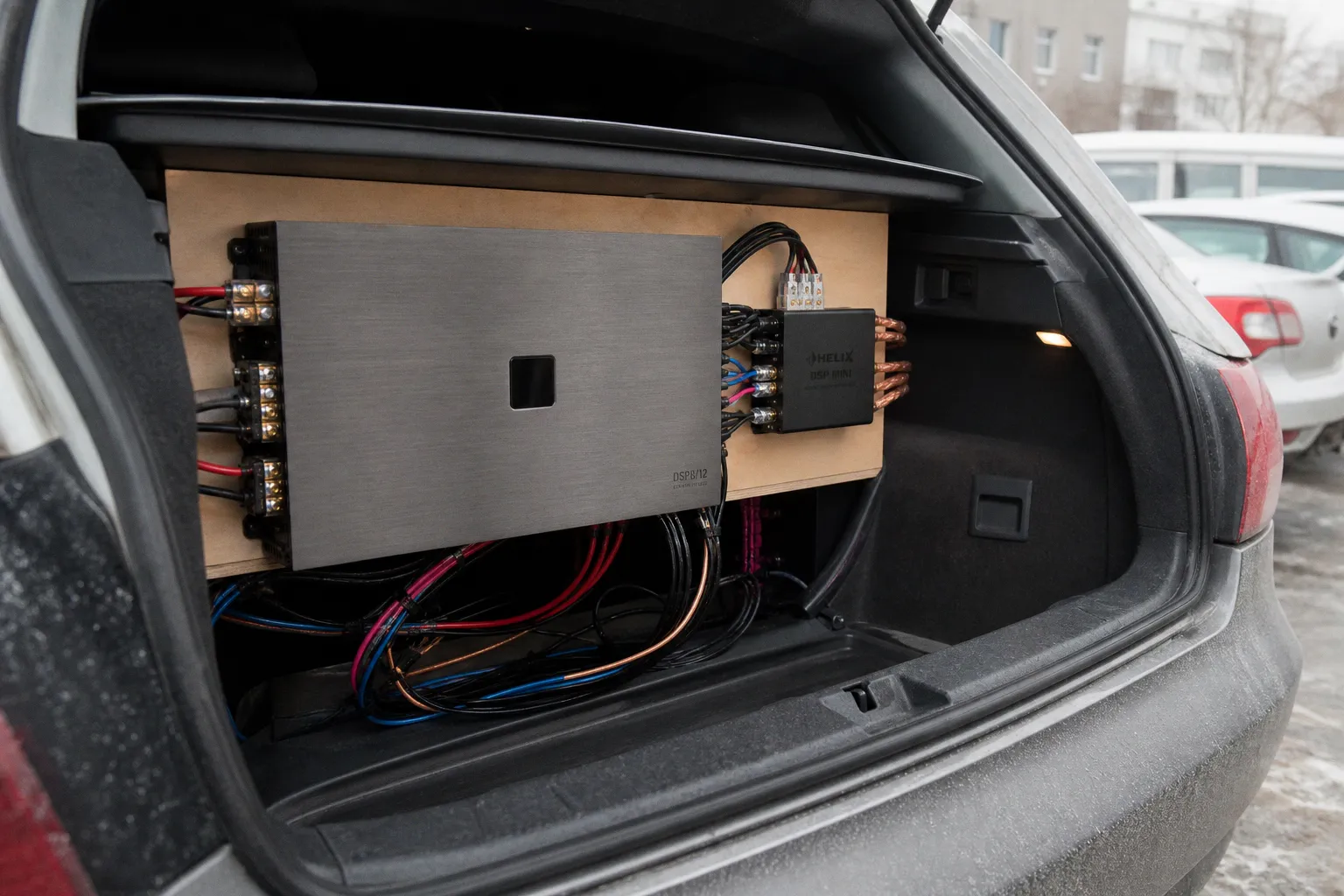

Усилитель автомобильный 4-канальный: нужен ли отдельный DSP?

Отдельный DSP для четырёхканального автомобильного усилителя нужен, если системе не хватает независимых задержек, эквалайзера, входов или обработанных выходов. При достаточных фильтрах и без задачи корректировать сцену я оставляю обычный усилитель. Для активного двухполосного фронта выбираю встроенный DSP, если он позволяет раздельно настроить все четыре динамика; для фронта с сабвуфером добавляется требование к отдельному обработанному выходу.

ВариантВердиктКогда выбирать
Обычный четырёхканальный усилительДостаточноНужны усиление и подходящие срезы; коррекция времени прихода и поканальный EQ не требуются либо уже есть в магнитоле.
Усилитель со встроенным DSPУдобнееЕго входы совместимы с источником, выходов хватает на всю систему, нужные настройки доступны независимо.
Отдельный DSP и усилительНужно расширениеУ существующего усилителя нет нужной обработки; встроенному процессору не хватает входов, выходов, суммирования или других конкретных функций.

Что добавляет DSP и что умеет обычный усилитель

Четыре канала усиления — это четыре силовых выхода. Их можно занять фронтом и тылом либо двумя твитерами и двумя мидбасами. При пассивном делении один канал питает левый комплект через его кроссовер, второй — правый. Число излучателей при этом больше числа каналов усилителя.

Активное деление возможно и без DSP: полосы разделяют аналоговые фильтры усилителя, внешний активный кроссовер или головное устройство. Для твитера нужен подходящий фильтр высоких частот (HPF), для мидбаса в двухполосной системе с ограничением баса — одновременно HPF и фильтр низких частот (LPF). Такое сочетание называют полосовым фильтром. Переключатель «HPF / FULL / LPF» сам по себе одновременную работу двух фильтров не обещает.

Например, у Ground Zero GZIA 4.120 HPF регулируется от 40 до 3000 Гц с крутизной 12 дБ/окт., а LPF — от 30 до 250 Гц. Последний подходит для низкочастотных задач, но его диапазона недостаточно для верхнего раздела мидбаса с твитером в нескольких килогерцах. Я смотрю на диапазоны и режимы фильтров, прежде чем считать обычный усилитель пригодным для активного фронта.

ЗадачаУсилитель без DSPВстроенный или отдельный DSP
Деление полосВозможно при подходящих аналоговых фильтрах или обработке в источнике.Нужны доступные на выбранных выходах HPF и LPF с подходящими частотами и крутизной.
Временные задержкиСам усилитель их не добавляет; задержки могут быть в магнитоле.Число независимых задержек, максимальное время и шаг зависят от модели.
ЭквализацияТемброблок или bass boost не заменяют независимый EQ каждого излучателя.Число полос, графический или параметрический режим, независимость каналов различаются.
Штатный сигналHigh Level принимает сигнал с акустических выходов в пределах допустимого напряжения.Суммирование полос, входной EQ и коррекция штатной обработки доступны только при наличии соответствующих функций.

Встроенный и отдельный DSP я сравниваю по этой же логике. Самостоятельный корпус не даёт преимущества в обработке автоматически. Зато отдельный процессор позволяет сохранить подходящий усилитель и позже заменить силовую часть независимо от него. В раздельной системе с аудиопроцессором при замене усилителя сохраняются маршрутизация и настройки DSP; после замены заново согласуют уровни.

Две схемы: активный фронт и фронт с сабвуфером

Четырёхканальный активный фронт без сабвуфера

Здесь каждому излучателю нужны отдельный усилительный канал и собственная обработка. Полнодиапазонный стереосигнал поступает в DSP, а его маршрутизация распределяет левый вход на два левых динамика, правый — на два правых. При отдельном DSP между ним и усилителем проходят четыре сигнальных канала.

  1. Левый вход → DSP, выход 1 с HPF → канал усиления 1 → левый твитер.
  2. Правый вход → DSP, выход 2 с HPF → канал усиления 2 → правый твитер.
  3. Левый вход → DSP, выход 3 с HPF и LPF → канал усиления 3 → левый мидбас.
  4. Правый вход → DSP, выход 4 с HPF и LPF → канал усиления 4 → правый мидбас.

Номера условные: назначение разъёмов задаётся инструкцией и маршрутизацией конкретного устройства. Во встроенном решении связь DSP с силовой частью находится внутри корпуса. Комплектные пассивные кроссоверы в этой схеме уже не выполняют разделение полос; предусмотренную производителем защиту твитера сохраняют по его схеме.

Перед подключением твитеров сохраните правильную маршрутизацию и защитный HPF. Частоту среза и крутизну выбирают по требованиям именно этих твитеров. Универсальной безопасной частоты для любой модели нет: даже одинаковые 3000 Гц при 12 и 24 дБ/окт. дают разную нагрузку ниже раздела. Первое включение — на малом уровне, с поочерёдной проверкой каналов.

Тот же фронт и сабвуфер через моноблок

Четыре канала усиления остаются заняты фронтом. Для сабвуфера нужна дополнительная цепь: левый и правый входы → суммирование в DSP → обработанный выход 5 с LPF, задержкой и уровнем → RCA-вход моноблока → сабвуфер. Моноблок получает питание отдельно от сигнальной линии; его включением управляет совместимый Remote Out или другое предусмотренное инструкцией управление.

У процессорного усилителя должен быть свободный линейный выход именно после DSP. Сквозной Line Out без обработки или копия уже занятого выхода не дают независимой настройки сабвуфера. У MATCH UP 4DSP, например, четыре усилительных канала и пятиканальный DSP с одним дополнительным моно-RCA, выдающим до 3 В RMS. У другого четырёхканального устройства дополнительного выхода может не быть вовсе.

Если свободного обработанного выхода нет, подходят три решения: внешний DSP минимум с пятью независимыми выходами, замена процессорного усилителя на модель с нужным выходом либо отдельный сабвуферный выход головного устройства с собственной настройкой. Последний вариант требует согласования задержки сабвуфера с фронтом, проходящим через другой тракт. Разветвитель RCA копирует сигнал и нового канала обработки не создаёт. Соединять левый и правый выходы обычным Y-кабелем для получения моно нельзя.

Вариант с пассивным фронтом занимает два канала, а оставшиеся два можно отдать сабвуферу мостом, если усилитель допускает такой режим и нагрузку. Это уже другая схема, без независимого усиления твитеров и мидбасов. Распределение каналов и ограничения моста разобраны в материале о четырёхканальном усилителе для фронта и саба.

Что сверить перед выбором устройства

Я записываю напротив каждого пункта значение из инструкции и открываю программу настройки в демонстрационном режиме, если он доступен. Так видно, какие параметры действительно раздельные, а какие меняются сразу у пары каналов.

  • Входы и выходы. Для полнодиапазонного стерео достаточно двух входных каналов. Для восстановления левого и правого сигнала из раздельных штатных ВЧ- и НЧ-полос понадобятся четыре входа с подходящим суммированием. Активный двухполосный фронт с моносабвуфером занимает пять обработанных выходов; с независимо настраиваемым стереотылом — семь.
  • Фильтры. Нужны нижняя и верхняя границы настройки HPF/LPF, возможность их совместного включения, типы фильтров и доступная крутизна в дБ/окт. Наличие позиции 24 дБ/окт. в меню одного выхода не означает, что она доступна на всех.
  • Задержки и EQ. Для поканального фронта требуются четыре независимых набора. В паспорте и программе должны быть видны максимальная задержка, шаг, число полос EQ, диапазон частот, усиления и Q для параметрического режима.
  • Штатная интеграция. Значимы матрица смешивания входов, входная коррекция, работа с заводскими задержками и диагностикой нагрузки. Нужный набор зависит от сигнала, который остаётся после штатного усилителя.
  • Напряжения. Выход источника должен укладываться в допустимый диапазон High Level; для внешнего усилителя согласуют напряжение линейного выхода DSP и чувствительность RCA-входа. Например, High Level MATCH UP 4DSP рассчитан на 2,8–11 В. При сигнале выше 11 В нужен совместимый вход с большим пределом или подходящий преобразователь.
  • Силовая часть и установка. Сопоставляйте RMS при нужном импедансе и одинаковых условиях питания. Нужны допустимая нагрузка каждого канала, размеры с разъёмами, место для охлаждения, сечение питания и предохранитель у аккумулятора по инструкции. Класс D или AB сам по себе ничего не говорит о числе функций DSP.

Встроенный вариант сокращает число межблочных соединений. Отдельному DSP нужны собственное питание и сигнальные кабели к усилителям. В смету обоих вариантов я включаю проводку и настройку, а при монтаже оставляю доступ к разъёмам и предохранителям.

Подключение к штатной системе: где недостаточно High Level

Высокоуровневый вход позволяет принять сигнал с проводов динамиков. Он не восстанавливает автоматически бас, которого нет на выбранной паре проводов, и не отменяет заводскую обработку. Я определяю точку подключения по схеме автомобиля: до штатного усилителя или после него, аналоговый там сигнал или цифровой, полный диапазон или отдельная полоса.

При раздельных полосах анализируют каждый вход и их сумму. Простое сложение НЧ и ВЧ со штатными задержками или фазовой обработкой способно дать провал в области раздела. Здесь нужен DSP с подходящей входной коррекцией либо совместимый интерфейс получения сигнала до штатной обработки. Если бас уменьшается с ростом громкости, один постоянный пресет EQ не восстановит одинаковый баланс на всех уровнях.

Минусы акустических выходов штатного устройства не соединяют с кузовом или друг с другом. Для мостовых выходов нужен совместимый дифференциальный High Level. При сохранении штатной системы также учитывают диагностику нагрузки, предупреждающие сигналы, навигационные подсказки, активное шумоподавление и переход автомобиля в сон. Подключение должно сохранять нужные оповещения и штатное выключение оборудования; типовые ошибки разобраны в статье о высокоуровневом входе усилителя.

Пример задержки: разница 34 см

Для начальной настройки я измеряю расстояния от излучателей до одной точки у головы водителя при привычном положении кресла. Допустим, до ближнего динамика 86 см, до дальнего — 120 см. Разница 34 см соответствует примерно 1 мс при скорости звука около 343 м/с. В режиме ввода задержек ближнему каналу задаю около 0,99 мс, дальнему — 0 мс.

Для остальных динамиков начальную задержку считают относительно самого дальнего в настраиваемой группе: разницу расстояний в сантиметрах делят на 34,3 и получают миллисекунды. Если программа просит расстояния до динамиков, в неё вводят измеренные 86 и 120 см, а не вычисленную разницу. Значение «расстояние» и готовая «задержка» — разные режимы ввода.

Рулетка даёт отправную точку. Фильтры, акустические центры и отражения влияют на результат, поэтому затем нужны измерения акустического отклика и прослушивание монофонического вокала с водительского места. Для сабвуфера дополнительно оценивают суммарный отклик с фронтом около частоты раздела: геометрической дистанции до багажника недостаточно. При настройке временных задержек после изменения фильтров повторно оценивают согласование полос.

Как настроить фильтры, уровни и эквалайзер

Параметрический EQ задаёт центральную частоту, усиление или ослабление и добротность Q: большее Q означает более узкую полосу. Шаг перестройки частоты и ширина полосы — отдельные характеристики. Обозначение «1/3 октавы» встречается у расположения полос графического EQ или настройки их ширины; оно не означает универсальную точность параметрического эквалайзера. Число полос и доступные значения каждого параметра определяются моделью DSP.

  1. Закрепить динамики, устранить дребезг, сверить полярность и маршрутизацию. При выключенных выходах задать защитные фильтры под конкретные излучатели, затем поочерёдно включить каналы на малой громкости.
  2. Согласовать входную чувствительность DSP и Gain усилителя, оставив запас до клиппинга. Bass boost и дополнительные тембровые подъёмы на время настройки отключить. Процедура с измерительным прибором описана в материале о проверке клиппинга и настройке Gain.
  3. Выставить соотношение уровней полос, ввести начальные задержки и измерить стыки динамиков. Частоты, типы фильтров и полярность подбирать по суммарному отклику; одинаковые цифры среза двух полос сами по себе ровного стыка не обеспечивают.
  4. Корректировать EQ по измерениям после согласования полос. Снижать выраженные пики; глубокий провал, вызванный взаимным гашением, исправлять размещением, фазовым согласованием или фильтрами. Большой подъём EQ в таком провале расходует запас усиления.
  5. Сохранить рабочий пресет и его резервную копию, сравнить результат на одинаковой громкости. Для пассажира при необходимости сделать отдельный пресет: задержки, подобранные под водителя, не дают ту же сцену на другом кресле.

Проводку я проверяю до окончательного крепления оборудования, в том числе при работающем двигателе. Соседство RCA и силового кабеля повышает риск наводок, но само по себе не доказывает причину шума: влияют экранирование, дифференциальные входы, контакты массы и прокладка трассы. Если фон меняется с оборотами, полезнее локализовать его временным сигнальным кабелем по другому маршруту и проверкой соединений, чем покупать DSP для подавления помех эквалайзером.

Какой вариант я выберу

Для новой системы с активным двухполосным фронтом и моноблоком я беру усилитель со встроенным DSP и как минимум одним свободным независимо обработанным линейным выходом: такая конфигурация помещает обработку фронта и сабвуфера в одном устройстве. Если подходящий четырёхканальный усилитель уже установлен, оставляю его и добавляю внешний процессор с нужной маршрутизацией. Покупку определяет схема подключения и доступные настройки выбранной модели.

Частые вопросы

Хватит ли четырёх каналов на фронт, тыл и сабвуфер?
При раздельном управлении стереофронтом через пассивные кроссоверы, стереотылом и моносабвуфером нужны пять каналов усиления. Если сабвуфер подключают мостом к двум из четырёх каналов, остаются только два на фронт. Для активного двухполосного фронта с тылом и сабвуфером нужны семь обработанных выходов и соответствующие усилительные каналы.
Как распознать нехватку выходов DSP в программе настройки?
Назначьте сабвуфер на предполагаемый свободный выход и измените только его уровень, LPF и задержку. Если вместе с ним меняется фронт либо отдельного выхода вообще нет в маршрутизации, независимого сабвуферного тракта в этой конфигурации нет. Два разъёма, воспроизводящие один канал, тоже не дают двух независимых настроек.
Что делать, если после подключения к штатной системе пропали подсказки и парктроник?
Верните штатную коммутацию и определите, в какой канал поступают оповещения. При удалении центрального динамика или изменении маршрутизации они могут исчезнуть из слышимого тракта. Нужен совместимый интерфейс либо схема DSP, сохраняющая этот канал и его безопасный уровень.
Можно ли добавить внешний DSP перед усилителем, в котором процессор уже встроен?
Это возможно при совместимых входах, но суммарная обработка усложняет настройку. Для второго DSP нужен предсказуемый тракт: отключённые лишние EQ, эффекты и задержки, согласованные уровни и учтённые защитные фильтры. Если встроенный процессор уже обеспечивает нужную маршрутизацию, второй блок не добавит полезных функций.
