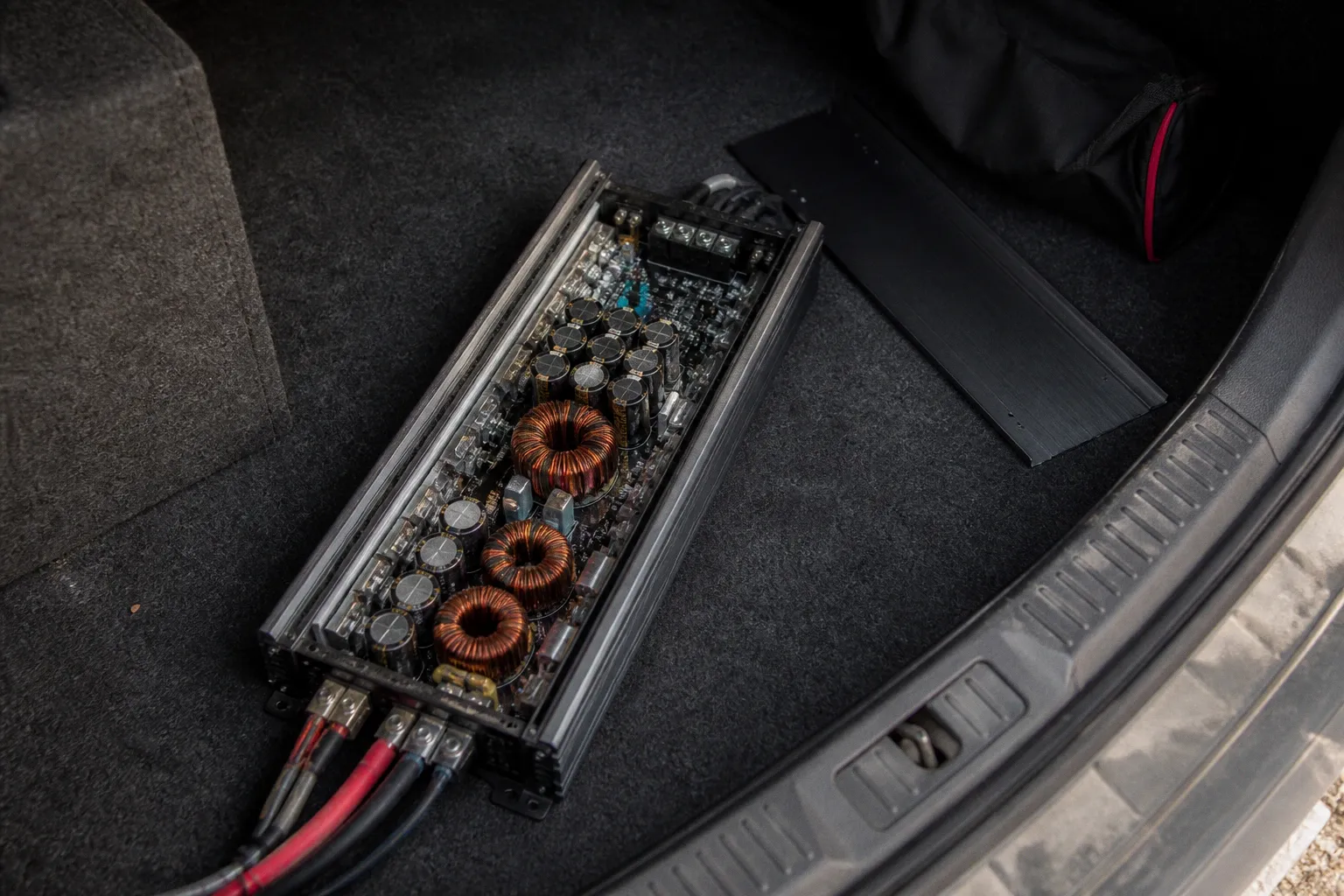

Усилитель мощности класса D: 5 правил выбора для автозвука

Причина — физика процесса.

Транзисторы выходного каскада работают в ключевом режиме, а не в линейном: в идеализированном случае они либо полностью открыты, либо полностью закрыты. В активной области, где на транзисторе одновременно присутствуют заметные ток и напряжение, они находятся недолго. Поэтому большая часть подводимой энергии превращается в полезный сигнал, а не в тепло. На практике КПД хорошего усилителя класса D может находиться в районе 90–95%, тогда как у классического класса AB он существенно ниже и сильнее зависит от режима работы.

Этот сдвиг меняет не только размер радиатора. Иначе приходится рассчитывать питание, выбирать место установки, оценивать допустимую нагрузку и настраивать гейн. Сам по себе усилитель мощности класса D не гарантирует ни громкий бас, ни чистый фронт, ни отсутствие перегрева. Он просто даёт инсталлятору другой набор возможностей — и других ошибок.

Класс D — не «цифровой» усилитель, несмотря на букву. Это следующая позиция после класса C в классификации режимов работы выходного каскада.

Физика процесса: почему КПД 90–95% меняет подход к инсталляции

Выходной каскад класса AB работает в линейном режиме. Транзисторы постоянно находятся в активной области характеристики, рассеивая на себе разницу между напряжением питания и мгновенным значением полезного сигнала. Эта разница превращается в тепло.

При этом максимальные средние потери на синусоидальном сигнале возникают не тогда, когда амплитуда почти достигла напряжения питания. Для идеализированного двухтактного каскада класса B, близкого по этому параметру к классу AB, наиболее тяжёлый тепловой режим приходится на промежуточную амплитуду выходного сигнала — примерно около половины предельной амплитуды. При дальнейшем приближении к максимуму полезная мощность растёт быстрее, чем среднее рассеяние, и относительный КПД увеличивается. В реальном классе AB картину дополнительно меняют ток покоя, напряжение насыщения транзисторов и особенности конкретной схемы, но принципиальная поправка остаётся важной: пики потерь нельзя привязывать к синусоиде, почти равной напряжению питания.

Класс D использует широтно-импульсную модуляцию. Входной аналоговый сигнал преобразуется в последовательность прямоугольных импульсов постоянной амплитуды, но переменной длительности. Именно изменение скважности описывает мгновенное значение исходного сигнала. Выходные ключи переключаются с высокой частотой, а затем LC-фильтр — дроссель и конденсатор — отсекает высокочастотную составляющую и восстанавливает аналоговую форму напряжения для акустической системы.

В реальном устройстве потери всё равно есть. Это сопротивление открытого канала транзисторов, потери на переключение, сопротивление дросселя, нагрев конденсаторов, токи утечки и работа блока питания. Поэтому цифра 90–95% — не универсальный закон для любого режима, а ориентир для качественной схемы при определённой нагрузке и мощности. На малой громкости и в переходных режимах картина может отличаться от паспортной.

У класса D есть и собственные чувствительные места. Некачественный или неправильно рассчитанный выходной фильтр способен добавить нелинейность, паразитные резонансы и нестабильность на сложной нагрузке. В бюджетных устройствах больше вопросов вызывает не сам принцип работы, а реализация: разводка платы, качество силовых ключей, фильтр, обратная связь и подавление высокочастотных помех. Поэтому две модели с одинаковой надписью «Class D» могут заметно различаться по шумам, нагреву и поведению на низком импедансе.

Упрощённое сравнение выглядит так:

Разница в тепловыделении действительно меняет требования к охлаждению. Корпус импульсного усилителя нередко одновременно служит радиатором, а в компактных моделях отдельный массивный радиатор может отсутствовать. Это позволяет рассматривать установку под передним сиденьем, за центральной консолью или в боковой нише.

Но компактность не отменяет теплообмен. Пространство вокруг корпуса должно иметь возможность отдавать тепло, а сам усилитель нельзя зажимать между шумоизоляцией, ковролином и пластиковыми панелями. Если корпус используется как радиатор, его нельзя закрывать материалом, который ухудшает контакт с окружающим воздухом. Скрытый монтаж — это не «положить аппарат в любую свободную полость», а обеспечить ему рабочую среду.

У первого правила выбора поэтому две части. Сначала смотрят на КПД и размеры, а затем задают более неприятный вопрос: куда уйдёт оставшееся тепло в конкретной машине? Усилитель под сиденьем может работать годами, если вокруг него есть воздушный зазор и корпус правильно закреплён. Тот же аппарат в наглухо закрытой нише способен уходить в защиту уже после нескольких минут громкого прослушивания.

Работа с низкоомной нагрузкой: потенциал для сабвуферного звена

Сабвуферное звено обычно становится главным потребителем мощности в системе. Именно здесь особенно заметна способность усилителя работать с низким импедансом. При снижении сопротивления нагрузки при том же напряжении растёт ток, а вместе с ним потенциально увеличивается отдаваемая мощность. Но это не бесплатное удвоение: растут требования к блоку питания, выходным транзисторам, кабелям, предохранителям и охлаждению.

С катушками сабвуфера часто возникает путаница. У одной DVC-головки с двумя катушками по 4 Ом возможны такие варианты:

• последовательное соединение катушек даёт суммарно 8 Ом;
• параллельное соединение даёт суммарно 2 Ом.

Получить 1 Ом из одной головки с катушками 4+4 Ом нельзя. Для нагрузки 1 Ом нужны другие катушки или соответствующая комбинация нескольких сабвуферов. Например, две одинаковые DVC-головки 4+4 Ом можно соединить так, чтобы каждая головка имела свои катушки параллельно и давала 2 Ом, а затем соединить две головки параллельно — итоговый импеданс составит 1 Ом. Но такая схема требует усилителя, который действительно рассчитан на работу с 1 Ом, а не просто переживает короткий тест на этой нагрузке.

Понижение импеданса увеличивает ток нагрузки через выходной каскад. Здесь важно не подменять понятия: растёт именно ток, отдаваемый в нагрузку, а не «ток покоя» выходных транзисторов. Ток покоя относится к режиму без сигнала и задаётся схемой смещения. Он не удваивается автоматически только потому, что сабвуфер подключён к меньшему сопротивлению.

При уменьшении сопротивления увеличиваются и рабочие потери. Даже если КПД остаётся высоким, абсолютное количество тепла может вырасти из-за большей отдаваемой мощности и тока. Поэтому фраза «стабильно работает в 1 Ом» имеет смысл только вместе с уточнением: при каком напряжении питания, какой длительности сигнала, какой вентиляции и в каком режиме тестировался конкретный усилитель.

Моноблоки класса D часто проектируют именно под сабвуферный диапазон и низкоомную нагрузку. В этом их сильная сторона. Блок питания и выходной каскад рассчитаны на большие токи, а фильтр оптимизирован под полосу частот, где работают сабвуферы. Но паспортная мощность на 1 Ом не означает, что аппарат будет отдавать её бесконечно долго в любой машине. При длительном басовом материале, просадке питания и жарком закрытом багажнике защита может сработать раньше, чем ожидает владелец.

Для инсталлятора порядок проверки простой:

1. Сначала определяется реальное суммарное сопротивление всех катушек и динамиков.

2. Затем оно сопоставляется с минимальной нагрузкой усилителя именно в выбранном режиме — стерео, мост или моноблок.

3. После этого оцениваются питание и охлаждение, потому что низкий импеданс увеличивает не только громкость, но и ток потребления.

4. И только затем выбирается кабель, предохранитель и место установки.

Низкоомная нагрузка — штатный режим для подходящего класса D, а не универсальное разрешение подключать любую катушку к любому моноблоку.

Нельзя автоматически переносить логику сабвуферных моноблоков на широкополосные четырёхканальные усилители. Одни модели рассчитаны на 1 Ом на канал, другие допускают только 2 Ом, а в мостовом включении минимальная нагрузка может быть выше. Сопротивление, указанное на динамике, тоже не является постоянной величиной: импеданс меняется с частотой, поэтому усилитель работает не с одной идеальной цифрой, а с реальной электрической нагрузкой.

Есть и практическая сторона вопроса. Если сабвуферная головка имеет две катушки, их нужно соединять не «по памяти», а по схеме, соответствующей конкретному усилителю. Ошибка в расчёте может привести не только к потере мощности. При слишком низком итоговом сопротивлении усилитель начнёт ограничивать ток, перегреваться или уходить в защиту. В худшем случае слабым местом окажется не сам моноблок, а разъём, распределительный блок или участок силовой проводки.

Соотношение сигнал/шум и качество звука в широкополосных системах

Сабвуфер обычно терпимее к некоторым особенностям усилителя. Низкочастотный диапазон маскирует часть мелких шумов, а мощность и устойчивость к низкому импедансу оказываются важнее предельной детализации. Во фронтальной акустике ситуация другая. Здесь слышны паузы, тихие хвосты реверберации, дыхание вокалиста и фон, который сабвуферная ветка просто не предъявляет слушателю.

Отношение сигнал/шум показывает, насколько уровень полезного сигнала превышает собственные шумы устройства. Чем выше показатель при сопоставимых условиях измерения, тем меньше вероятность услышать шипение в паузах. Но сравнивать цифры можно только при понимании методики: производитель может указывать SNR при разной полосе, мощности, нагрузке и взвешивании. Поэтому паспортные 95 дБ у одной модели не всегда напрямую сопоставимы со 100 дБ у другой.

У бюджетных усилителей класса D отношение сигнал/шум нередко оказывается слабее, чем у хороших моделей класса AB. Это не проблема «цифрового звука» как такового. На результат влияют входной каскад, качество операционных усилителей, питание, разводка земли, фильтрация и борьба с высокочастотными помехами от импульсного преобразователя.

Для широкополосной системы разумно смотреть не только на надпись «Class D», а на весь набор характеристик:

• отношение сигнал/шум и условия, при которых оно измерено;
• коэффициент гармонических и интермодуляционных искажений;
• диапазон частот и неравномерность АЧХ;
• допустимую нагрузку в стерео и мостовом режиме;
• наличие регулируемого фильтра, задержек и других функций, если усилитель используется вместе с DSP;
• поведение входов при подключении к штатной магнитоле.

Последний пункт особенно важен в современных автомобилях. Шум иногда появляется не из-за выходного каскада, а из-за неправильной организации сигнальной земли, разницы потенциалов между источником и усилителем или неудачного преобразователя высокого уровня. Даже очень тихий усилитель будет воспроизводить помеху, если она уже попала на его вход.

Если усилитель класса D подключают к штатной системе через сомнительный преобразователь, итоговый шум может определяться именно этим звеном. Здесь нет смысла обвинять импульсную схему во всех проблемах сразу: она лишь усиливает то, что получает на входе. Поэтому при появлении шипения, свиста или наводок проверяют всю сигнальную цепь — от штатного головного устройства до входных разъёмов усилителя.

Одновременно не стоит впадать в обратную крайность и считать, что любой класс AB автоматически звучит лучше. Удачный класс D с грамотно организованным входом, хорошей обратной связью и корректным выходным фильтром способен работать на фронтальной акустике без слышимых недостатков. Выбор класса — только часть решения. Гораздо важнее конкретная модель и вся цепочка от источника до динамика.

При подключении к штатной магнитоле полезно заранее выяснить, какой сигнал приходит на вход усилителя: линейный или акустический, фиксированный или зависящий от громкости головного устройства. Если усилитель имеет входы высокого уровня и корректно реализованное автоматическое включение, лишние промежуточные устройства могут не понадобиться. Если же используется внешний преобразователь, его качество и согласование с системой становятся частью результата, а не второстепенной деталью.

Расчёт мощности и борьба с клиппингом: запас в 15–20%

Клиппинг возникает, когда усилитель достигает предельной амплитуды выходного сигнала. Дальше напряжение уже не может расти пропорционально входному: вершины синусоиды срезаются, форма становится более прямоугольной, а в спектре появляется повышенная доля гармоник.

Это касается любого класса усиления. В классе D клиппинг не является отдельным «цифровым» эффектом, но его последствия могут быть особенно неприятными для сабвуферной системы. Срезанный сигнал остаётся переменным, а не превращается в постоянный ток. Однако в нём становится больше гармоник и высокочастотных составляющих, меняется распределение энергии, а звуковая катушка может нагреваться сильнее при длительной работе на таком сигнале. Поэтому клиппированный сигнал способен повредить динамик, хотя объяснять это «подачей постоянного тока высокой амплитуды» некорректно.

Номинальная мощность автомобильного усилителя обычно указывается при определённом напряжении питания, часто 14,4 В. В машине напряжение не обязано постоянно оставаться на этом уровне. Оно зависит от работы генератора, состояния аккумулятора, длины и сечения силовой трассы, качества соединений и текущего потребления. На пиках баса просадка может дополнительно уменьшить доступное выходное напряжение. Поскольку мощность в нагрузке связана с квадратом напряжения, небольшое падение питания заметно отражается на запасе до клиппинга.

Запас по мощности в 15–20% — полезное инженерное правило, но не единственная защита от искажений. Он помогает не загонять усилитель к пределу в обычной системе, однако клиппинг также предотвращают:

• правильная настройка гейна, согласованная с реальным выходным уровнем источника;
• отсутствие чрезмерного бас-бустa, который съедает запас по напряжению;
• корректная настройка DSP и ограничителя уровня;
• контроль напряжения питания под нагрузкой;
• достаточное сечение силовых и массовых кабелей;
• выбор усилителя с подходящей мощностью именно на фактическом импедансе.

Пример с сабвуфером мощностью 500 Вт RMS при 4 Ом. Усилитель на 575–600 Вт RMS при той же нагрузке даст ориентировочный запас в 15–20%. Модель на 700 Вт RMS обеспечит больший запас, но это не означает, что её можно бездумно подключить и выкрутить гейн до максимума. При неверной настройке более мощный аппарат тоже войдёт в клиппинг — просто потенциально позже.

Есть и обратная проблема: слишком слабый усилитель не становится безопаснее автоматически. Если его постоянно эксплуатируют на пределе, клиппинг появляется раньше. Поэтому сопоставлять нужно не только цифры мощности усилителя и сабвуфера, но и чувствительность динамика, акустическое оформление, рабочий импеданс, предполагаемую громкость и музыкальный материал.

На слух клиппинг часто проявляется жёсткостью, зернистостью и потерей артикуляции баса. Но ориентироваться только на слух рискованно: в шумном салоне лёгкие искажения легко пропустить. Надёжнее настраивать систему по измерительному сигналу и контролировать выходное напряжение, а при наличии DSP использовать ограничение уровня так, чтобы оно не превращалось в постоянную работу на границе.

Запас по мощности снижает вероятность клиппинга, но не заменяет настройку гейна, контроль питания и ограничение сигнала.

Важна и честность исходных характеристик. В автомобильном аудио встречаются значения, полученные при разных напряжениях, длительности тестового сигнала и допустимом уровне искажений. Сравнивать нужно мощность RMS при одинаковом импедансе и сопоставимых условиях, а не наиболее крупную цифру на лицевой стороне упаковки. Для многоканального усилителя отдельно проверяют, сохраняется ли заявленная мощность при работе всех каналов одновременно.

Питание и теплоотдача: скрытый монтаж без перегрева

КПД 90–95% означает, что в тепло уходит примерно 5–10% подводимой мощности в благоприятном режиме. Если усилитель отдаёт 1000 Вт в нагрузку, тепловыделение может быть значительным даже при высокой эффективности. Точная величина зависит от КПД преобразователя, импеданса, частоты сигнала, уровня громкости и режима защиты. Паспортная мощность сама по себе не позволяет вычислить универсальную температуру корпуса.

Алюминиевый корпус с рёбрами работает как радиатор. Его способность отводить тепло определяется площадью поверхности, температурой окружающего воздуха, способом крепления и движением воздуха вокруг устройства. Если усилитель установлен в тесной нише, воздух быстро нагревается и перестаёт эффективно забирать тепло. При этом одинаковая по мощности модель под сиденьем летом и в свободной багажной нише зимой окажется в совершенно разных условиях.

Компактный усилитель класса D можно установить под передним сиденьем, если это допускают размеры корпуса и инструкция производителя. Но само наличие свободного места ещё ничего не говорит о пригодности точки монтажа. Под сиденьем бывают направляющие, движущиеся механизмы, воздуховоды отопителя, влага с обуви и ковролин, который легко перекрывает вентиляционные зазоры. Перед установкой проверяют не только габариты, но и весь диапазон регулировки кресла.

Поэтому нельзя обещать, что любой усилитель при работе на 70–80% номинала за час выйдет на одну и ту же температуру. Для одного устройства это будет нормальный режим, другое начнёт снижать мощность или отключаться значительно раньше. Влияют конструкция корпуса, площадь радиатора, настройка термозащиты, реальная нагрузка, вентиляция и температура внутри автомобиля. Температурные пределы нужно смотреть в документации конкретной модели, а не переносить с одного моноблока на другой.

Скрытый монтаж допустим, если соблюдены несколько условий:

• корпус надёжно закреплён и не перекрыт ковролином или шумоизоляцией;
• вокруг радиаторной части остаётся свободное пространство для теплообмена;
• рядом нет источников дополнительного нагрева;
• в закрытой нише предусмотрен путь для выхода тёплого воздуха;
• кабели не натянуты на разъёмы и не мешают нормальной вентиляции;
• усилитель доступен для диагностики и обслуживания;
• силовая проводка защищена предохранителем рядом с точкой подключения к аккумулятору.

Последний пункт связан не с КПД, а с безопасностью. Высокая эффективность класса D не отменяет больших токов. Мощный автомобильный усилитель класса D может предъявлять серьёзные требования к силовой трассе даже тогда, когда его корпус остаётся относительно холодным. Слабое соединение массы, окисленный контакт или недостаточное сечение кабеля дадут просадку напряжения и нагрев уже на участке проводки.

Массу подключают к надёжной точке кузова с коротким кабелем того же порядка сечения, что и положительный провод. Место контакта очищают от краски и ржавчины, а после затяжки защищают от коррозии. Положительный кабель прокладывают с учётом защиты от перетирания и случайного повреждения. Предохранитель выбирают по допустимому току силовой линии и рекомендациям производителя, устанавливая его как можно ближе к аккумулятору.

Питание также влияет на субъективное качество звучания. При просадках усилитель может раньше достигать ограничения, а схема защиты — реагировать на нестабильное напряжение. Это не означает, что любой мерцающий свет фар вызван усилителем или что проблему обязательно решит установка аккумулятора большей ёмкости. Сначала измеряют напряжение на клеммах усилителя под нагрузкой и проверяют соединения. Только после этого оценивают, требуется ли изменение силовой системы.

Как собрать решение под конкретную систему

Пять правил выбора связаны между собой. Нельзя отдельно выбрать «самый эффективный» усилитель, затем случайно подобрать к нему низкоомный сабвуфер и в конце искать место, куда всё это установить. Рабочая конфигурация начинается с нагрузки и заканчивается условиями эксплуатации.

Для сабвуферного звена приоритетом обычно становятся стабильность на заявленном импедансе, реальная мощность RMS и способность блока питания выдерживать длительную работу. Для фронта на первый план выходят уровень собственных шумов, корректная работа входов, фильтрация и удобство согласования с DSP. Многоканальный усилитель должен одновременно соответствовать обоим требованиям, если он обслуживает и широкополосные динамики, и сабвуфер.

Перед покупкой полезно свести исходные данные в одну схему:

1. Определить сопротивление и конфигурацию всех динамиков, включая соединение катушек DVC.

2. Понять, сколько каналов действительно требуется и будет ли использоваться мостовое включение.

3. Сопоставить мощность усилителя с RMS динамиков при том же импедансе и напряжении питания.

4. Проверить характеристики входов: линейный, высокий уровень, автоматическое включение, диапазон регулировки чувствительности.

5. Оценить место монтажа, доступность органов настройки, вентиляцию и путь силовой проводки.

6. После установки настроить гейн и фильтры, а затем проверить систему на рабочей громкости, а не только на тихом тестовом прослушивании.

Такой порядок избавляет от типичной ошибки, когда покупают усилитель по максимальной цифре мощности, а уже потом обнаруживают, что он не дружит со штатным головным устройством или не помещается в выбранную нишу. В автозвуке усилитель существует не сам по себе. Его характеристики имеют смысл только внутри конкретной цепочки — источник, сигнал, питание, нагрузка, акустическое оформление и охлаждение.

У класса D действительно есть сильное преимущество для автомобиля: высокая эффективность позволяет получить большую мощность при меньших габаритах и более умеренном тепловыделении. Особенно логично использовать такую схему в сабвуферном звене и в компактных многоканальных системах. Но это преимущество работает только при нормальном проектировании. Низкий импеданс требует контроля тока, высокая мощность — честного расчёта питания, а скрытый монтаж — внимания к теплообмену.

Усилитель мощности класса D стоит выбирать не за саму букву D и не за обещание «цифрового» характера звучания. Смотрят на реализацию выходного каскада, измеренные параметры, устойчивость к нужной нагрузке, качество входной части и то, насколько модель вписывается в конкретную инсталляцию. Тогда импульсная схема становится не компромиссом, а рациональным инструментом — компактным, эффективным и вполне пригодным как для сабвуфера, так и для широкополосной акустики.
