Клеммы для автозвука: вилочные или кольцевые наконечники?

Размеры реальных наконечников, инструмент для трёх типов гильз и порядок монтажа. С примерами подключения и затяжки из инструкций усилителей.

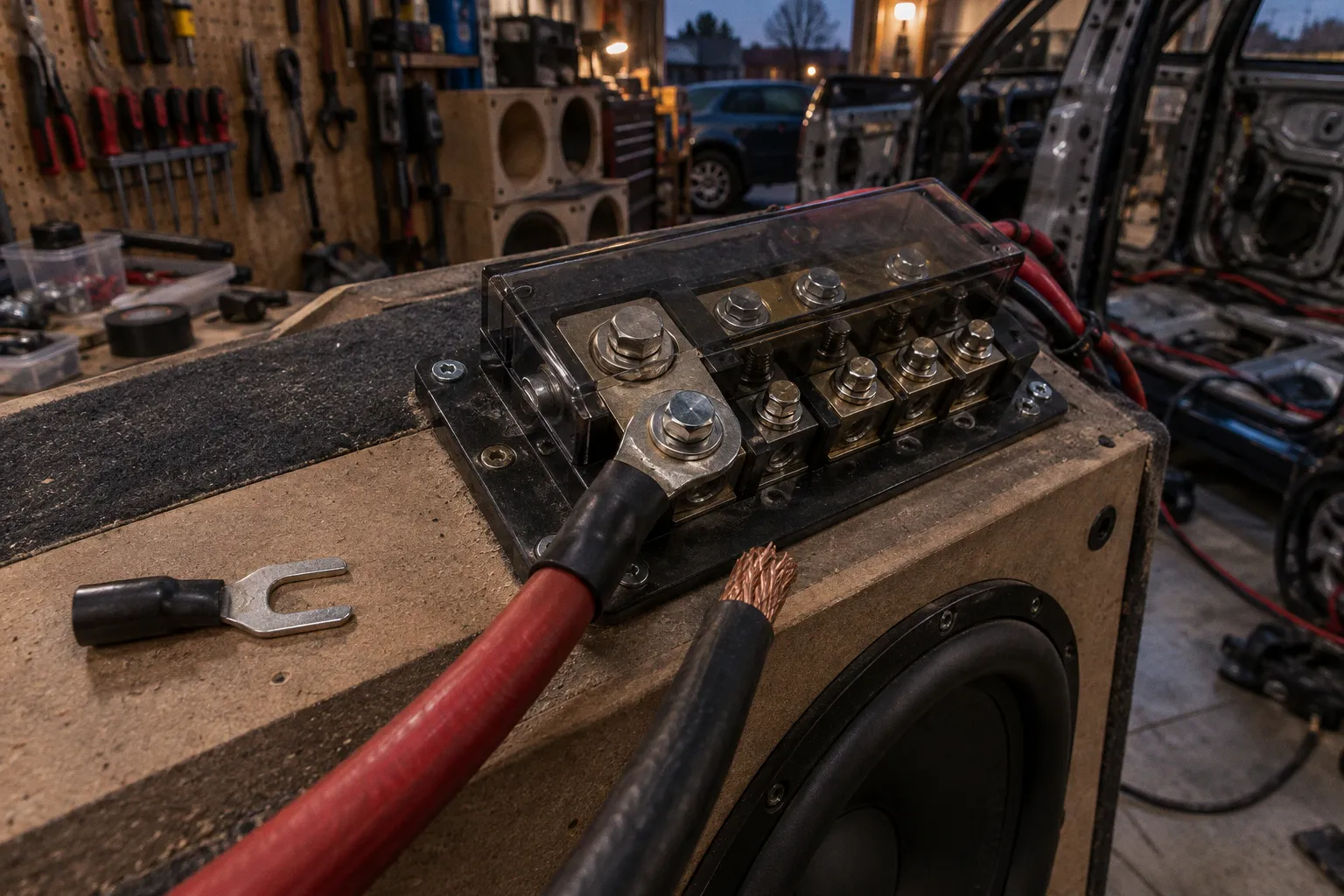

Клеммы для автозвука: вилочные или кольцевые наконечники?

Для силового кабеля на шпильке аккумуляторной клеммы или в точке массы мы выбираем кольцевой наконечник: замкнутая площадка удерживает его от бокового соскальзывания. Вилочный наконечник удобен на винтовой барьерной колодке усилителя, если помещается между перегородками и допускается инструкцией. В терминал с отверстием для кабеля и прижимным винтом вводят зачищенную жилу либо разрешённый производителем втулочный наконечник — плоская вилка туда не подходит.

Как держатся кольцо и вилка

Кольцо снимается после удаления гайки или винта. Вилку можно выдвинуть, лишь ослабив прижим: обслуживание быстрее, но при ослаблении крепежа появляется путь наружу. У кольца сохраняется механическое удержание, однако электрический контакт при слабой затяжке тоже ухудшается. Нагрев такого узла требует ремонта независимо от формы наконечника.

Кабель рядом с точкой подключения закрепляют так, чтобы его вес и движение не передавались на площадку наконечника. Оставляют свободный изгиб без натяжения и проверяют, что провод не упирается в крышку терминала. Для тяжёлого силового кабеля это отдельная часть монтажа: усилитель и провод должны быть закреплены, иначе нагрузка приходится на колодку.

Какая клемма стоит на усилителе

  • Барьерная винтовая колодка. Контактные площадки разделены пластиковыми перегородками, сверху видны винты с шайбами или прижимными пластинами. Здесь применяют подходящие кольца или вилки. Проверьте ширину площадки, зазор между перегородками и возможность закрыть защитную крышку. Вилка должна целиком войти под прижим, обе её лапки — лежать на контакте.
  • Терминал под зачищенный кабель. Жила входит в отверстие сбоку, винт прижимает её непосредственно или через подвижную, иногда скошенную пластину. Например, инструкция Rockford Fosgate Punch P400-4 предписывает зачистить силовой провод на 16 мм и вставить оголённую жилу в B+. Это длина для данной модели. Вилку в такой зажим не вставляют.
  • Съёмная винтовая колодка. Проверьте в её документации допустимое сечение с втулочным наконечником и без него. Обжатая втулка увеличивает размер конца провода; манжета должна оставаться снаружи, а металлическая часть — полностью попадать под прижим.
  • Ножевой контакт. Плоский выступающий язычок соединяется с ответной клеммой «мама» соответствующей ширины. У него нет винтового крепления для вилки. Ножевой разъём, вилочный наконечник и ножевой предохранитель — три разные детали.

У проводов питания, акустики и REM на одном усилителе могут быть разные размеры зажимов. Начните с фотографии колодки и инструкции своей модели, затем измерьте посадочное место. Обжимать весь комплект заранее одним типом наконечников неудобно: часть заготовок может не подойти.

ТМЛ, НВИ, НКИ и НШВИ: что означает маркировка

ТМЛ — трубчатый медный лужёный наконечник с кольцевой контактной площадкой. В каталоге КВТ есть исполнения по ГОСТ 7386-80 и DIN 46235. У них различаются размеры гильзы и площадки; одинаковое номинальное сечение не означает одинаковую посадку и оснастку. Для гибкого кабеля учитывают класс жилы и таблицу подбора производителя.

НВИ — наконечник вилочный изолированный, НКИ — наконечник кольцевой изолированный. Их применяют на небольших многопроволочных медных проводах, например в цепи REM или на акустическом выходе с подходящей колодкой. Название «слаботочный» не задаёт допустимый ток: у конкретного изделия проверяют диапазон сечений и условия применения. Для силовой жилы 35 мм² нужен наконечник соответствующего сечения; НВИ с диапазоном до 2,5 мм² рассчитан на другой провод.

НШВИ — наконечник штыревой втулочный изолированный. Он собирает проволоки жилы в тонкостенную втулку для совместимого зажима. У НШВИ 2,5–8 первая цифра означает сечение 2,5 мм², вторая — длину металлической втулки 8 мм. Отверстия под винт у него нет. Мы исключаем НШВИ из соединений под болт М6: тонкая втулка рассчитана на обжатие вокруг жилы и установку в зажим, а под головкой болта или шайбой её придётся сплющить. Кольцевой площадки, которая охватывает крепёж и лежит на контакте, у неё нет.

Реальный типоразмер КВТЧто означают числаРазмер, который легко упустить
ТМЛ 35–8–9Номинальное сечение 35 мм², крепёж М8, внутренний диаметр гильзы 9 ммОтверстие под крепёж — 8,4 мм. Третье число описывает гильзу, а не болт
НВИ 2,5–4, серия ПРОФИМедная многопроволочная жила 1,0–2,5 мм², крепёж М4По действующей таблице изделия: ширина вилки 7,2 мм, размер прорези D — 4,4 мм
НКИ 2,5–4Медная многопроволочная жила 1,0–2,5 мм², крепёж М4Отверстие 4,3 мм, наружная ширина площадки 6,6 мм

Для подбора наконечника сначала проверьте сечение и материал кабеля. Наконечники для меди нельзя автоматически переносить на кабель CCA: совместимость с проводником должна быть указана производителем соединителя.

Как подобрать крепёж и площадку

Для дополнительного вывода аккумуляторной клеммы со шпилькой М6 или М8 выбирают кольцо соответственно под М6 или М8. Это резьба вывода аксессуарной клеммы; конусный полюс самого аккумулятора так не обозначают. Если штатная точка массы имеет болт М8 или М10, отверстие наконечника подбирают под этот болт. На барьерной колодке с винтом М3 или М4 нужна соответствующая вилка, но дополнительно измеряют её наружную ширину: подходящая прорезь ещё не гарантирует, что площадка войдёт между перегородками.

Не определяйте резьбу по размеру ключа: «под ключ 10» не означает М10. Сверьте документацию или измерьте наружный диаметр резьбы снятого крепежа. Мы бракуем вилку, если для установки приходится стачивать края или срезать лапку: после такой подгонки меняются площадь и механическая прочность контакта. Маленькое кольцо под большой болт тоже не растачивайте. Подберите другой типоразмер или предусмотренный производителем переходник.

Зазор между перегородками измерьте внутренними губками штангенциркуля на высоте контактной площадки, не раздвигая пластик. Наружными губками измерьте ширину самой вилки. Для НВИ 2,5–4 КВТ из таблицы это 7,2 мм: при зазоре колодки 7 мм она не поместится, хотя прорезь 4,4 мм подходит к винту М4. Если вилка входит с перекосом и ложится краем на перегородку, затяжка винта не посадит её правильно.

Внутренние губки штангенциркуля измеряют зазор S; у вилки отдельно указаны ширина B и прорезь D
Редакционная схема примерки по чертежу НВИ КВТ. Винт и шайба сняты для наглядности. Зазор S снимаем со своей колодки; размеры B и D — с наконечника или его чертежа.

На обесточенном узле приложите наконечник без кабеля: площадка должна лежать плоско, крепёж — прижимать её рабочую поверхность, крышка — закрываться. Затем проверьте ввод жилы в гильзу. Подрезать часть проволок ради маленького наконечника нельзя: уменьшится сечение именно в месте подключения.

Чем обжимать: три разных инструмента

Для силового ТМЛ применяют пресс с матрицами под выбранную серию наконечников. Пример — ручной гидравлический ПГР-70 КВТ с шестигранным, или гексагональным, профилем и диапазоном опрессовки 4–70 мм². Одного совпадения числа на матрице и кабеле недостаточно: проверьте совместимость матрицы с гильзой по таблице изготовителя инструмента.

Шестигранник обжимает гильзу по периметру. Клиновидный, также называемый точечным, обжим создаёт локальное вдавливание; для него предусмотрены другие пуансоны и режимы. КВТ описывает оба способа. Выбирать профиль и число опрессовок нужно по сочетанию наконечника и оснастки. У DIN-наконечников встречается разметка мест обжима; короткую и длинную гильзы нельзя автоматически прессовать одинаковое число раз.

ТМЛ сбоку, шестигранное сечение обжатой гильзы и пример трещины в металле
Редакционная схема шестигранного обжима ТМЛ по рекомендациям КВТ: сечение увеличено, проволоки показаны условно. Число и ширину опрессовок выбирают по оснастке, рисунок их не задаёт. Гильзу осматриваем до термоусадки, пока повреждения видны.

Для НВИ и НКИ с ПВХ-манжетой нужны пресс-клещи для изолированных наконечников, например с матрицей КВТ МПК-01. Гнездо выбирают под диапазон конкретной манжеты. Матрица для неизолированных гильз может повредить пластик. Втулочные НШВИ обжимают инструментом для втулок, например ПКВк-6 в его рабочем диапазоне. Покупать гидравлический пресс ради одного провода REM не требуется.

Изоляция в салоне и под капотом

Лужение защищает медную поверхность от окисления. В зоне обжима нужен плотный контакт гильзы со всеми проволоками жилы; на площадке — чистая поверхность и заданный прижим. Толстое декоративное покрытие и блеск не служат критериями подбора.

У НВИ КВТ серии ПРОФИ с ПВХ-манжетой заявлены термостойкость изоляции 75 °C и класс самозатухания V-0 по UL94; у НВИ(н) с нейлоновой манжетой — 105 °C. Эти значения относятся к указанным сериям. Класс горючести не повышает допустимую рабочую температуру, а пластиковая манжета не герметизирует ввод провода.

На переходе от изоляции силового кабеля к гильзе под капотом применяют термоусадку с термоплавким клеевым слоем. Например, для чёрной КВТ ТТК 3:1 указаны эксплуатация от −55 до +125 °C и температура усадки 115–140 °C. При нагреве клей заполняет зазор между трубкой и поверхностью. Подберите диаметр так, чтобы трубка до усадки проходила через гильзу, а после — обжимала и гильзу, и оболочку кабеля; учитывайте рекомендованный диапазон усадки.

Трубку надевают до опрессовки и усаживают после проверки обжима. Открытую контактную площадку под болтом оставляют свободной. Плюсовой вывод закрывают штатным колпачком или крышкой, кабель возле острых кромок защищают от перетирания. У точки массы защитный состав наносят снаружи уже затянутого узла: между кольцом и очищенным металлом кузова должна сохраняться проводящая поверхность.

Порядок сборки и затяжка

  1. Выключите оборудование, извлеките предохранитель добавленной силовой линии. Отключите минус аккумулятора по процедуре автомобиля и проверьте отсутствие напряжения на месте работы.
  2. Отрежьте повреждённый конец провода. Наденьте термоусадку, снимите изоляцию на длину, заданную для гильзы. Не надрезайте проволоки и не залуживайте жилу перед опрессовкой.
  3. Введите всю жилу до предусмотренной глубины. Изоляция не должна попасть в металлическую рабочую зону обжима; отдельные проволоки не должны торчать снаружи. Выполните полный цикл прессования подходящей оснасткой.
  4. Осмотрите гильзу: трещины, разрыв шва или повреждённая манжета — причина переделать конец новым наконечником. Проверьте удержание провода умеренным ручным усилием; такая проверка выявляет грубый брак, но не заменяет испытание на вырыв по технологии производителя. После проверки усадите трубку.
  5. Уложите площадку ровно на чистый контакт и затяните крепёж инструментом с контролем момента по инструкции именно этого узла. Зафиксируйте кабель, закройте токоведущие части. До восстановления питания проверьте полярность и отсутствие перемычек из отдельных проволок.

Для Sony XM-N1004 инструкция задаёт момент затяжки клеммных винтов менее 1 Н·м. Для другого усилителя проверяем момент в его собственной инструкции. Момент аккумуляторной клеммы и болта массы берут из документации клеммы и автомобиля: таблица затяжки обычного стального болта М8 не учитывает материал контактного узла. Если инструкция потеряна, найдите её по модели до окончательной сборки.

Предохранитель плюсовой линии устанавливают у аккумулятора с соблюдением длины незащищённого участка, указанной производителем оборудования. Его номинал согласуют с кабелем и системой. Отдельно разберите ошибки выбора сечения, если провод уже проложен, а параметры неизвестны.

Что проверять после включения

Сначала включите систему на небольшой громкости и проверьте её работу. Затем при рабочей нагрузке измерьте падение напряжения непосредственно на подозрительном соединении: один щуп в режиме постоянного напряжения — на доступную проводящую часть наконечника, второй — на сопряжённую клемму. Изолируйте соседние контакты от случайного касания щупом. Измерение сопротивления омметром на включённой цепи для этого не подходит.

Повышенное падение напряжения на стыке вместе с его нагревом указывает на проблему контакта. Для понимания масштаба: при токе 50 А и падении 0,1 В соединение выделяет 5 Вт тепла по формуле P = I × U. Это расчётный пример, не допустимый норматив. Предохранитель может не сработать: ток нагрузки остаётся обычным, а тепло выделяется локально.

При запахе, размягчении изоляции или отключениях усилителя снимите нагрузку и обесточьте линию. После остывания проверьте по отдельности обжим, прижим площадки и крепление кабеля. Потемневший или оплавленный конец замените с удалением повреждённого участка провода; затяжка поверх повреждения его не восстановит. Повторное ослабление исправного крепежа требует поиска натяжения кабеля, перекоса площадки или повреждения резьбы.

Частые вопросы

Можно ли после снятия провода использовать тот же наконечник?
Исправную контактную площадку можно повторно закрепить штатным крепежом. Уже опрессованную гильзу не раскрывают для нового провода: конец переделывают с новым наконечником.
Можно ли подбирать наконечник только по цвету манжеты?
Нет. Цвет помогает выбрать гнездо совместимого инструмента, но не сообщает размер крепежа и ширину площадки. Проверяйте полную маркировку и чертёж; у втулочных и вилочных наконечников цветовые системы могут различаться.
Почему мультиметр пищит, хотя соединение греется?
Режим прозвонки проверяет наличие проводящего пути малым измерительным током. Он не подтверждает способность соединения пропускать рабочий ток усилителя без нагрева.
