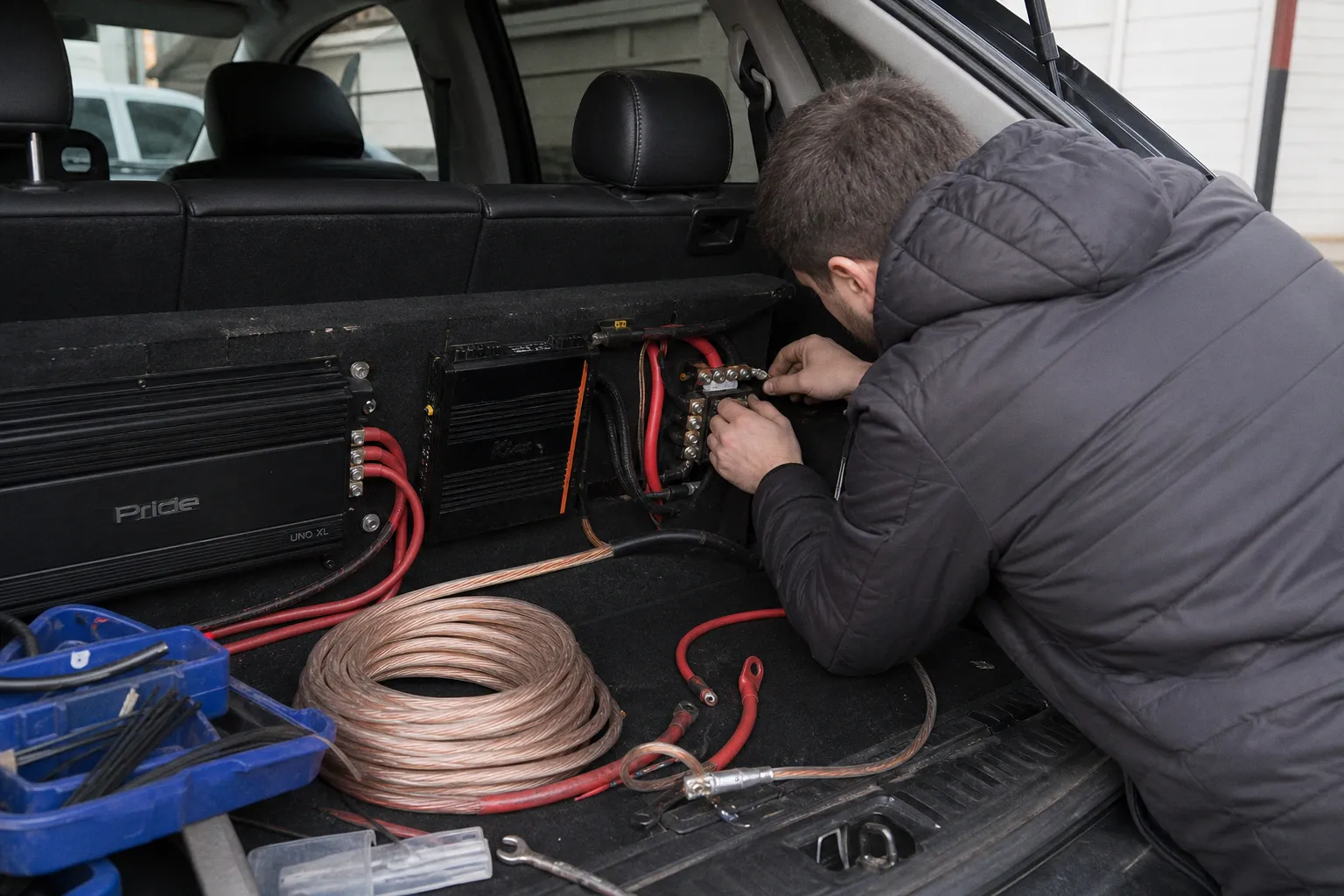

5 ошибок при выборе сечения силового кабеля для мощного усилителя

Я выбираю сечение силового кабеля по двум условиям: падению напряжения во всей цепи питания и допустимому длительному току конкретного провода. Для расчёта нужны суммарная RMS-мощность усилителей, КПД, напряжение на их входе, материал и длина прямого и обратного пути. В примере усилитель класса D отдаёт 800 Вт при питании 12 В и КПД 75%. Для двух медных проводов по 5 м расчёт с ограничением потерь 0,5 В приводит к 50 мм² с учётом нагрева и соединений. Это пример для заданных условий, а не универсальное сечение на 800 Вт.

Ошибка 1. Считать ток по максимальным ваттам или забывать КПД

Для каждого усилителя я беру суммарную выходную RMS-мощность каналов при фактическом подключении динамиков: мощность на 4 Ом нельзя подменять значением на 1 Ом. Номинальная и максимальная мощность на коробке — разные величины. У паспортной RMS-мощности учитываю также напряжение испытания: заявленные при 14,4 В ватты нельзя автоматически считать доступными при 12 В. Если инструкция содержит потребление в нужном режиме, использую его; иначе предварительная оценка такая:

I = P / (U × η), где I — входной ток в амперах, P — суммарная RMS-мощность в ваттах, U — напряжение питания усилителя в вольтах, η — КПД в долях единицы. Для нескольких усилителей токи складывают, рассчитывая каждый со своим КПД.

Когда КПД модели неизвестен, для предварительного подбора я закладываю 0,50 для AB и 0,75 для D. Это расчётные допущения, а не характеристики любого аппарата соответствующего класса. Различия конструкции разобраны в статье про усилители класса D и AB. В условном примере усилитель отдаёт 800 Вт при 12 В; получается 88,9 А; дальше считаю с округлением до 90 А. Напряжение здесь задано на входе усилителя; если оно окажется ниже, расчёт нужно повторить для рабочего режима.

Музыкальный сигнал меняется во времени, а длительная синусоида создаёт другую тепловую нагрузку. КПД уже учтён в формуле: дополнительно умножать полученный ток на полтора-два «из-за КПД» нельзя. Для системы с длительными басовыми тонами я ориентируюсь на непрерывную нагрузку и требования инструкции усилителя.

Ошибка 2. Принимать диаметр пучка за площадь металла

Внешняя толщина кабеля включает изоляцию. Диаметр зачищенного пучка тоже не даёт точной площади металла: между проволоками остаются пустоты. На образце одинаковых круглых проволок площадь оценивают по формуле S = n × π × d² / 4, где n — их количество, d — диаметр одной проволоки в миллиметрах. Например, 1000 проволок диаметром 0,25 мм дают 49,1 мм² металла.

Тонкую проволоку я измеряю микрометром в нескольких местах, без сплющивания; штангенциркуль с грубой шкалой для этого неудобен. Ошибка диаметра входит в расчёт в квадрате. У неодинаковых проволок площади считают по группам, а компактированные некруглые жилы таким способом точно не оценить. Это проверка правдоподобия маркировки: номинальное сечение и соответствие стандарту устанавливают также по электрическому сопротивлению.

Для проверки сопротивления нужен миллиомметр с четырёхпроводным подключением либо измерение падения напряжения на отрезке известной длины при известном токе: R = ΔU / I. Обычный мультиметр в режиме омметра на коротком толстом кабеле в основном покажет влияние щупов и контактов. Измерять сопротивление следует на отключённом от автомобиля образце; порядок осмотра есть в материале о проверке сечения и материала кабеля.

Как учитывать медь и CCA

Для предварительного расчёта меди при 20 °C беру удельное сопротивление ρ = 0,0175 Ом·мм²/м. В окончательном расчёте точнее использовать паспортное сопротивление погонного метра. У CCA оно зависит от доли меди и конструкции: единого коэффициента «один-два калибра толще» нет. Если паспортное сопротивление CCA в 1,5 раза выше сопротивления выбранной меди, при одинаковых длине и токе потери напряжения тоже будут в 1,5 раза больше. Компенсация требует соответствующего увеличения площади металла и отдельной проверки нагрева.

Я беру медный провод с понятной спецификацией, потому что его проще согласовать с наконечниками и рассчитать. Для CCA медный цвет поверхности ничего не доказывает; клеммы и технология соединения должны допускать такой материал. У медного кабеля также оцениваю гибкость и температуру эксплуатации изоляции: КГ и автомобильный кабель в мороз выбирают с учётом места прокладки, а не только площади жилы.

Ошибка 3. Учитывать только плюс: расчёт полной цепи

При отдельных медных проводах от АКБ к усилителю и обратно сопротивление кабелей равно R = ρ × (Lплюс / Sплюс + Lминус / Sминус). Длины указываются в метрах, сечения — в мм². Потери всей линии: ΔU = I × (Rкабелей + Rсоединений). Если оба провода одинакового сечения, минимальная площадь по просадке: S = ρ × I × (Lплюс + Lминус) / ΔUкабелей.

Допустимую просадку задают до покупки провода. В своём расчёте я отвожу всей линии 0,5 В, из них 0,1 В оставляю предохранителю, держателю и остальным соединениям. Это выбранный бюджет потерь, а не граница, после которой любой усилитель обязательно искажает звук. Кабелям остаётся 0,4 В.

1. Исходные условия: ток 90 А из первого раздела, плюс 5 м и отдельный минус 5 м. Полная длина медной цепи — 10 м.
2. Расчёт при 20 °C: S = 0,0175 × 90 × 10 / 0,4 = 39,4 мм². Выбираю ближайшее большее метрическое сечение 50 мм². Для 35 мм² только кабели потеряют 0,45 В — выделенный им бюджет уже превышен.
3. Проверка выбранного провода: сопротивление 10 м меди 50 мм² составляет примерно 0,0035 Ом, потери при 90 А — 0,315 В. Вместе с резервом на соединения получается 0,415 В.
4. Поправка на нагрев: при температуре жилы 60 °C сопротивление меди примерно на 16% выше, чем при 20 °C. Кабельная часть потеряет 0,365 В, вся линия с заложенными соединениями — 0,465 В. Условие 0,5 В выполняется.

Такой подбор даёт 50 мм² по падению напряжения; допустимый ток и защита проверяются отдельно в пятом разделе. Если паспортное сопротивление конкретного кабеля выше расчётного или соединения теряют больше 0,1 В, итог изменится. При двух проводах по 2 м и том же токе расчёт по просадке даст меньшее сечение, но ограничение по нагреву сохранится. Поэтому после пяти метров нет автоматического перехода с 4 AWG на 0 AWG.

У шкалы AWG меньшее число означает более толстую жилу: 8 AWG — 8,37 мм², 4 AWG — 21,2 мм², 2 AWG — 33,6 мм², 1/0 AWG — 53,5 мм². Метрические 25, 35 и 50 мм² — отдельные размеры, а не точные эквиваленты этих калибров.

Ошибка 4. Считать кузов идеальным минусовым проводом

Через обратную цепь проходит тот же ток, что через плюс. При подключении к кузову в расчёт входят короткий провод GND, его наконечники, контакт с кузовом, сам кузов и штатная связь кузова с минусом АКБ. Нельзя подставить в формулу только полметра массы и забыть остальной путь или считать стальной кузов медным проводом длиной 5 м.

Одинаковое сечение плюса и минуса удобно как исходный выбор, а если этого требует инструкция усилителя — требование нужно выполнить. Однако достаточность массы определяют её допустимый ток и сопротивление всей обратной цепи. Короткий минус меньшего сечения способен иметь меньшее сопротивление, чем длинный плюс; ток при этом остаётся прежним. Без проверки нагрева и требований производителя уменьшать сечение только из-за малой длины я не буду.

Точку соединения выбираю на прочном элементе кузова, предпочтительно предусмотренную изготовителем автомобиля для подключения массы. В контактной зоне должны быть чистый металл, плотно прилегающий кольцевой наконечник и болтовое соединение с моментом затяжки по документации крепежа. Саморез в тонком листе для такого тока не подходит. После сборки открытый металл вокруг контакта защищают от коррозии. В машине с датчиком тока АКБ точку подключения выбирают по схеме автомобиля: прямой провод к минусу батареи способен обойти датчик.

Как найти потери под нагрузкой

Я измеряю постоянное напряжение при одном и том же громком фрагменте и одинаковом режиме двигателя. Щупы закрепляю до включения нагрузки; измерительные провода держу вдали от движущихся деталей. Для коротких провалов удобна функция регистрации минимума, но быстрые импульсы точнее показывает осциллограф.

• Между плюсовым выводом АКБ и клеммой +12V усилителя измеряется падение на плюсовой цепи, включая держатель предохранителя.
• Между GND усилителя и минусовым выводом АКБ — падение на всей обратной цепи. Сумма двух измерений показывает потери проводки, если нагрузка во время замеров одинакова.
• Если большой вклад даёт один участок, измеряю отдельно держатель, обжим и контакт массы. Например, 0,2 В на одном соединении при 90 А означают выделение 18 Вт тепла в этом месте: соединение нужно переделать.

Для приведённого примера сумма потерь должна укладываться в выбранные 0,5 В. Если одновременно падает напряжение и на самой АКБ, увеличение сечения не устранит причину в аккумуляторе, генераторе или штатной проводке. Измеримые последствия недостаточного питания — низкое напряжение на клеммах, срабатывание защиты по низкому напряжению, уменьшение доступной выходной мощности; при достижении предела выходного сигнала возникают искажения. Изменение сцены или тембра само по себе неисправность кабеля не доказывает.

Ошибка 5. Выбрать сечение без проверки нагрева и предохранителя

Для выбранных 50 мм² я ищу в документации кабеля допустимый длительный ток именно при условиях своей трассы. В моторном отсеке, в плотном жгуте или под теплоизоляцией тепло отводится хуже, чем у одиночного провода на воздухе. Указанные для этих условий ток и температурный предел изоляции должны допускать расчётные 90 А. Если кабель проходит по просадке, но не проходит по допустимому току, выбирают большее сечение либо меняют прокладку.

Предохранитель ставят в разрыв плюса у аккумулятора: я предусматриваю место в пределах 30 см по проводу от клеммы, до прохода через кузов. Незащищённый участок делают максимально коротким и защищают механически. Встроенный предохранитель усилителя не защищает кабель между АКБ и усилителем от замыкания на кузов.

Номинал защиты подбирают по таблице производителя кабеля или комплекта, с учётом допустимого тока держателя, соединителей и инструкции усилителя. Он не должен превышать разрешённый для защищаемой линии. Для нашего примера 100 А можно рассматривать только тогда, когда такой номинал разрешён для выбранного кабеля в данных условиях и согласуется с требованиями усилителя. Само число «50 мм²» не назначает предохранитель. Его номинал также не является точным током мгновенного отключения: при подборе учитывают времятоковую характеристику. Если рабочая нагрузка требует большей защиты, чем допускает проводка, меняют проводку.

После распределителя более тонкую ветвь защищают у её начала, если основной предохранитель превышает допустимый номинал для этой ветви. При питании линии от двух аккумуляторов защита нужна у обоих источников. Тип держателя выбирают вместе с номиналом и доступными клеммами; ANL и Mini-ANL различаются габаритами, поэтому одной надписи с током для совместимости недостаточно.

Что сделать при монтаже

Перед работой отключают аккумулятор в порядке, предусмотренном автомобилем, а предохранитель вставляют после окончания монтажа и проверки соединений. Через металл провод проводят во втулке или защищённом кабельном вводе. Трассу крепят так, чтобы её не пережимали салазки сиденья, не тёрли острые края и не нагревал выпуск. Текстильная оплётка сама по себе не заменяет защиту в проходе через металл.

Наконечник обжимают инструментом с матрицей под его тип и площадь жилы, затем изолируют открытые токоведущие части. Жила должна входить в клемму целиком: обрезание проволок ради узкого отверстия уменьшает сечение в соединении. Если кабель толще входа усилителя, нужен рассчитанный на ток переходник или распределитель с защищённой отходящей ветвью. Пассатижи и скрутка для силового наконечника непригодны.

Я принимаю монтаж после замера потерь под нагрузкой и контроля нагрева соединений. Локально горячий держатель или наконечник — причина остановить проверку и устранить плохой контакт. Если нет данных по допустимому току, инструмента для обжима или понятной точки массы, подбор кабеля и защиты передаю установщику вместе с мощностью усилителей и длиной трассы.
