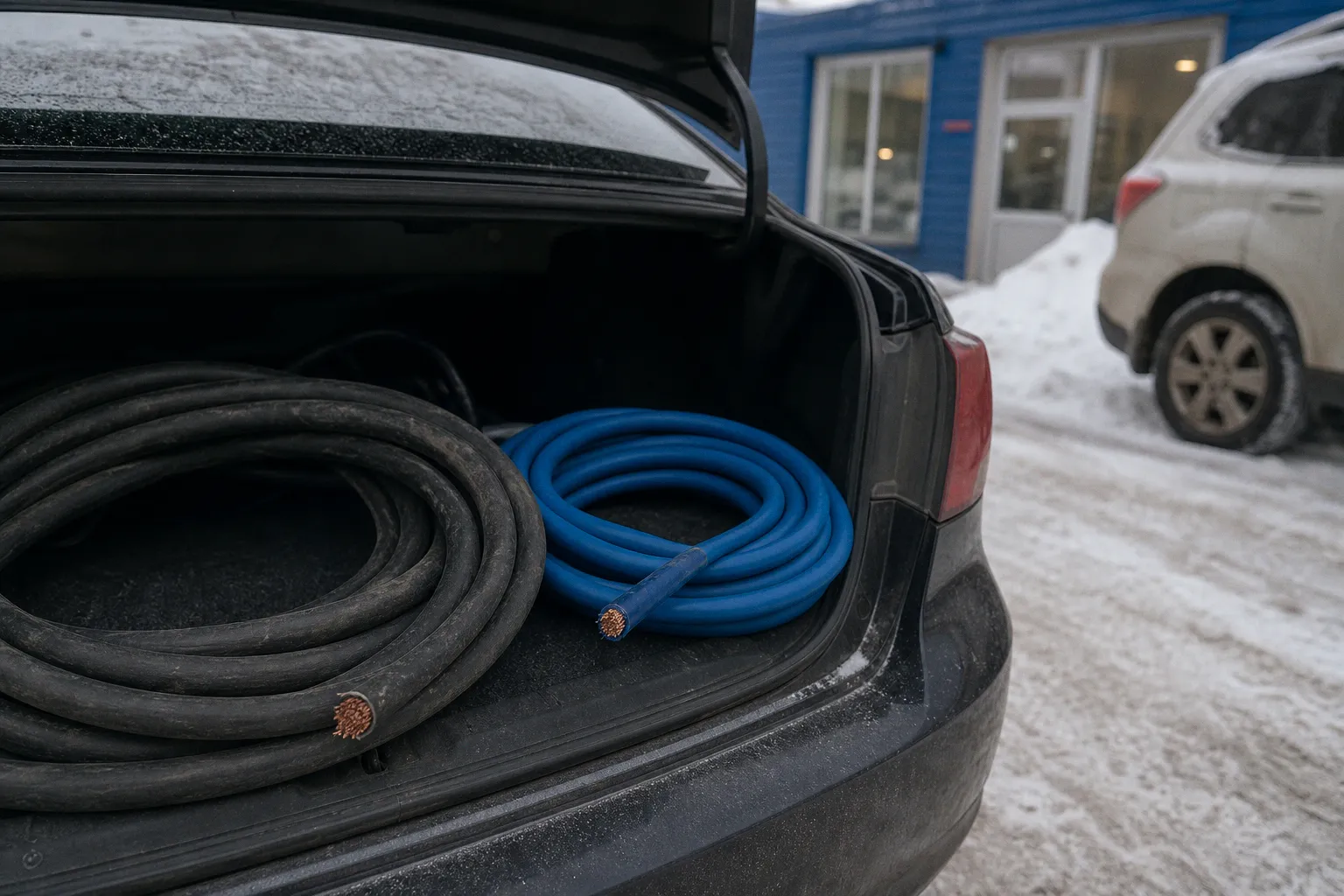

Кабель силовой медный КГ-50 и 0 Ga: выбор и проверка в мороз
Сравниваю температурные допуски конкретных исполнений, проверяю радиус трассы и считаю потери питания до установки усилителя.
Медный КГ-50 подходит для зимней силовой линии, если температурный допуск его исполнения, радиус изгиба и условия прокладки соответствуют машине. Надпись 0 Ga сама по себе преимущества на морозе не даёт: это размер жилы. Для холодного региона я выбираю кабель по паспорту конкретной марки; для монтажа при −30 °C беру изделие с прямо разрешённой прокладкой при такой температуре, например КГ-ХЛ с монтажным пределом −40 °C, и соблюдаю его радиус 8 наружных диаметров.
| Вариант | Решение | Условие выбора |
|---|---|---|
| КГ 1×50 | Подходит условно | Температуры всей трассы укладываются в допуски исполнения; хватает места для плавных поворотов. |
| КГ-ХЛ 1×50 | Для холода | Нужен холодостойкий резиновый кабель с отдельным допуском на монтаж. |
| Автомобильный 0 Ga OFC | По спецификации | Подходят температурные и механические характеристики именно выбранной модели, клеммы принимают её жилу. |
| 0 Ga CCA | Другой расчёт | Сечение и защита выбраны по сопротивлению и допустимому току CCA, без переноса параметров меди. |
КГ-50 и 0 Ga: какие характеристики сравнивать
Полная запись для одножильного кабеля — КГ 1×50: одна медная многопроволочная жила номинальным сечением 50 мм². В обозначении КГ-ХЛ добавлено холодостойкое исполнение. КГтп с термоэластопластом — отдельная конструкция: свойства резинового КГ на него я не переношу.
0 Ga, 0 AWG и 1/0 AWG обозначают один калибр; его стандартная площадь — примерно 53,5 мм². Это на 7 % больше 50 мм². У автомобильных марок встречаются увеличенное сечение и собственные обозначения размеров, поэтому для расчёта я беру площадь металла или погонное сопротивление выбранного изделия. Наружный диаметр с изоляцией для этого не годится. Площадь металла равна сумме площадей отдельных проволок; промежутки между ними не вычитают из уже указанного номинального сечения.
Для предметного сравнения возьмём резиновую линейку ХКА и автомобильный KnuKonceptz Kolossus Flex Tinned OFC 1/0. Числа относятся к этим изделиям, а не ко всем кабелям с похожей надписью.
| Параметр | КГ-ХЛ 1×50 ХКА | Kolossus Flex Tinned OFC 1/0 |
|---|---|---|
| Жила и оболочка | Медь, класс 5; холодостойкая резина | Лужёная бескислородная медь; Ultra Flex PVC — ПВХ |
| Температурный диапазон | Эксплуатация: −60…+50 °C | Заявленная температурная стойкость оболочки: −40…+105 °C |
| Монтаж на холоде | Без предварительного подогрева: не ниже −40 °C | Для прокладки при минусовой температуре требуется отдельный монтажный допуск изготовителя; диапазон оболочки его не задаёт |
| Радиус изгиба | При монтаже и эксплуатации: минимум 8 наружных диаметров | Выбирать маршрут по монтажной спецификации модели; правило 8 диаметров от КГ сюда не переносится |
У обычного резинового КГ линейки ХКА диапазон эксплуатации −40…+50 °C и минимальный радиус также 8 наружных диаметров. Поэтому объявлять весь КГ хрупким уже при −20 °C неверно. Вместе с тем замена КГ на КГ-ХЛ расширяет нижнюю границу эксплуатации, но сама по себе не разрешает монтаж при −60 °C.
Эксплуатация, монтаж и гибкость — три разных условия
Температура эксплуатации определяет допустимые условия работы уложенного кабеля. Для неподвижной трассы я сопоставляю её с морозом на стоянке и нагревом под капотом. Температура монтажа относится к размотке, протяжке и изгибам: бухта должна иметь разрешённую температуру по всей толщине. Промёрзшую бухту выдерживаю в тёплом боксе до достижения разрешённой монтажной температуры по всему объёму, затем разматываю.
Гибкость при охлаждении описывает поведение под механической нагрузкой. Если предстоят повторные движения, нужен допуск на такой режим и соответствующий радиус. Надпись «мягкий ПВХ» или приятная гибкость при +20 °C этих условий не определяет. Для Kolossus я выбираю монтаж в тёплом боксе; решение о холодной протяжке принимаю только при наличии её температурного допуска и радиуса в документации на поставку.
Отдельно учитываю жару: предел окружающей среды +50 °C у рассмотренного КГ и допустимый нагрев жилы +75 °C — разные величины. Участок возле выпускного коллектора требует изменения маршрута или кабеля с подходящими характеристиками; оплётка сама по себе температурный допуск не повышает.
Как проверить кабель до зимней установки
- Сверяю маркировку и документы. На оболочке и ярлыке бухты должны совпадать производитель, марка, число жил и сечение. Для зимней работы выписываю отдельно температуру эксплуатации, температуру прокладки и минимальный радиус.
- Осматриваю всю длину. Надрезы, продавленные участки, трещины и следы перегрева — основание отложить кабель. Повреждённый образец в машину не устанавливаю; обмотка лентой не восстанавливает заводскую изоляцию.
- Проверяю материал на свежем срезе обрезка. У CCA под медным покрытием алюминиевая сердцевина. У лужёной меди серебристый слой находится снаружи, а медь видна в глубине проволоки. Цвет поверхности без среза легко вводит в заблуждение. Для оценки сечения подходит подсчёт проволок и измерение их диаметра: проверка сечения и материала силового кабеля помогает выявить несоответствие маркировке.
- Примеряю клеммы на обрезке. Жила должна входить полностью, без удаления проволок. Если усилитель принимает меньший размер, ставлю подходящий переходник либо защищённую предохранителем ветвь меньшего сечения.
- Проверяю маршрут шаблоном радиуса. Для КГ с требованием 8D и измеренным наружным диаметром 19 мм нужен радиус не меньше 152 мм. Это радиус дуги, а не её диаметр: поворот на 180° потребует минимум 304 мм внутреннего диаметра, плюс место под толщину самого кабеля. При другом диаметре кабеля размер шаблона меняется.
Пробный изгиб отдельного обрезка на холоде допустим только при разрешённой для монтажа температуре и с радиусом не меньше установленного изготовителем. Я записываю марку, фактическую температуру образца, время выдержки, диаметр кабеля, радиус и результат осмотра. Фиксированное время «час в морозилке» не обеспечивает одинакового охлаждения короткого обрезка и бухты. Температура воздуха сама по себе температуру сердцевины не показывает.
Отсутствие видимых трещин позволяет продолжить осмотр, но исправность изоляции подтверждают электрическими испытаниями по требованиям изделия. При подозрении на повреждение кабель отдаю на проверку специалисту или заменяю. Испытательное напряжение выбирают по документации кабеля; электронику и аккумуляторы перед такой проверкой полностью отсоединяют.
Проход через металл, обжим и крепление
В моторном щите ставлю закреплённую защитную втулку или кабельный ввод под фактический наружный диаметр провода. Гофра защищает трассу от истирания, но свободно лежащая гофра на острой кромке не заменяет ввод. Держатель предохранителя закрепляю на основании, кабель фиксирую возле него и возле усилителя так, чтобы вес провода не тянул контакты. Трасса проходит в стороне от направляющих сидений, педалей и горячих деталей.
Для болтового соединения беру кольцевой наконечник под сечение жилы и диаметр шпильки. Обжимаю инструментом и матрицей, предусмотренными для этого наконечника; затяжку выполняю с моментом изготовителя клеммы. Номинал «50 мм²» на наконечнике ещё требует совместимости с фактической конструкцией многопроволочной жилы.
Расчёт: 100 А, пять метров до багажника
Для примера задам ток питания усилителя 100 А, плюсовой провод длиной 5 м и отдельный минусовой такой же длины и сечения. Полная длина проводников в цепи — 10 м. Для предварительной оценки медной жилы при +20 °C использую ΔU = I × ρ × L / S, где ρ = 0,0175 Ом·мм²/м, L — суммарная длина плюса и минуса, S — сечение. Это расчёт сопротивления меди, без контактов, держателя и предохранителя.
| Сечение меди | Падение при 100 А | Потери в двух проводах |
|---|---|---|
| 35 мм² | 0,50 В | 50 Вт |
| 50 мм² | 0,35 В | 35 Вт |
| 53,5 мм² — стандартный 1/0 AWG | 0,33 В | 33 Вт |
| 70 мм² | 0,25 В | 25 Вт |
Если я закладываю предел 0,4 В только на проводники, 35 мм² уже не проходит, а 50 мм² проходит при +20 °C с небольшим запасом. При нагреве меди до +70 °C её сопротивление вырастет примерно на 20 %, и для 50 мм² получится 0,42 В. Поэтому под это условие я беру 70 мм²: расчёт даёт 0,30 В при +70 °C. Увеличенное сечение конкретного Kolossus нужно считать отдельно; строка 53,5 мм² показывает стандарт AWG.
Для окончательного выбора использую паспортное погонное сопротивление изделия вместо идеализированного ρ/S и таблицу допустимого тока для температуры и способа прокладки. Скрутка, лужение, контакты и нагрев меняют результат. При возврате через кузов вместо второго пятиметрового провода измеряю падение на всей цепи массы, включая перемычку аккумулятор–кузов. Подставлять в формулу только длину плюса и считать результат полными потерями нельзя.
Как выбрать предохранитель и где его поставить
Расчёт падения напряжения выбирает сечение по потерям. Защиту выбираю ещё и по допустимому току кабеля, наконечников, держателя и требованиям усилителя. Например, для условной системы с рабочим током 100 А, рекомендацией усилителя 125 А и допустимым током каждого элемента линии не ниже 150 А подходит предохранитель 125 А, если его времятоковая характеристика выдерживает штатные импульсы нагрузки. Это заданные условия примера; назначать 125 А любому КГ-50 по одной площади жилы нельзя.
Плюсовой кабель защищаю у источника, оставляя минимальный защищённый от повреждения участок до держателя. Для своей компоновки отвожу на него не больше 30 см, если инструкция оборудования не требует меньшего расстояния. Предохранитель внутри усилителя не защищает длинный провод до него. При переходе с магистрали на меньшие сечения ставлю защиту ответвлений в дистрибьюторе питания; выбор корпуса и вставки связан также с их совместимостью — ANL и Mini-ANL различаются размерами и доступными номиналами.
При двух аккумуляторах межбатарейный плюсовой провод получает предохранители с обоих концов, возле каждой батареи: замыкание посередине питается с двух сторон. Отдельный плюс от заднего аккумулятора к усилителю тоже защищаю у задней батареи. В схеме с DC–DC-зарядным устройством отдельно защищаются его входная и выходная линии по инструкции. Для любого предохранителя учитываю допустимое постоянное напряжение и отключающую способность под ожидаемый ток короткого замыкания источника.
Как найти просадку питания после установки
Проблему питания я оцениваю по напряжению на клеммах усилителя под нагрузкой. При выходе напряжения за рабочий диапазон усилитель теряет доступную мощность или уходит в защиту. Показания под нагрузкой позволяют связать неисправность с питанием; субъективное изменение сцены такой проверки не даёт.
- На закреплённых щупах измеряю постоянное напряжение между B+ и GND усилителя при воспроизводимом фрагменте музыки и выбранной громкости. Сравниваю с рабочим диапазоном его инструкции. Для коротких провалов полезны регистрация минимума или осциллограф.
- При той же нагрузке измеряю напряжение непосредственно на выводах аккумулятора. Одновременное измерение двумя приборами точнее последовательного на разных басовых ударах. Просадка уже на батарее направляет диагностику к заряду, состоянию АКБ, генератору и штатным силовым соединениям.
- Измеряю потерю плюсовой цепи между плюсом батареи и B+ усилителя; потерю обратной цепи — между GND усилителя и минусом батареи. Щупы стоят в гнёздах измерения напряжения: токовый вход мультиметра к этим точкам не подключаю.
- Цепь с большим падением делю на участки: кабель, держатель, обжим, точка массы. Например, падение 0,10 В на одном контакте при 100 А означает выделение 10 Вт именно в этом соединении. Его ремонтирую до дальнейшей нагрузки.
Если питание на усилителе остаётся в допустимом диапазоне, а искажения сохраняются, перехожу к уровню входного сигнала, Gain, нагрузке и проверке клиппинга осциллографом. Покупка другого кабеля без локализации потерь здесь не решает диагностику. После первого цикла нагрузки осматриваю держатель и соединения; следы перегрева или запах изоляции требуют отключения системы и устранения причины.
