Дистрибьютор питания: почему шинные блоки вытесняют колбы
Поставить мощную систему на одну стеклянную колбу AGU — распространённый способ сэкономить время на первом этапе и добавить работы на втором. Контакт в таком держателе может греться, окисляться и ослабевать под нагрузкой.
В итоге страдает не только звук: силовой кабель, проложенный через весь кузов, требует надёжной защиты, а плохое соединение в цепи питания — это уже вопрос безопасности.
Шинный дистрибьютор питания решает задачу аккуратнее: принимает питание от аккумулятора и распределяет его на несколько усилителей через болтовые или винтовые соединения. Но сам по себе красивый блок не исправит слабую проводку и не заменит главный предохранитель у аккумулятора. Чудес не бывает — есть правильное сечение, качественный обжим и контакт, который не разбалтывается от вибрации.
Колба AGU: маленькая деталь, большие требования к контакту
Держатель AGU устроен просто: стеклянная гильза с плавкой вставкой фиксируется пружинным или обжимным контактом. В компактной системе с умеренной нагрузкой такая конструкция может работать, если держатель исправен, кабель подобран правильно, а соединения собраны без халтуры. Проблемы начинаются, когда от детали ждут большего, чем она уверенно выдерживает.
У пружинного контакта ограничена площадь соприкосновения с гильзой. Если соединение ослабло или на контактных поверхностях появилась окись, растёт переходное сопротивление. Под токовой нагрузкой контакт греется. Нагрев ускоряет ухудшение соединения — получается неприятная петля: хуже контакт, выше температура, ещё хуже контакт.
В монтаже автозвука это особенно легко пропустить. Визуально колба может выглядеть целой, а система — включаться и играть. Но «работает сейчас» не означает «надёжно работает под нагрузкой». Если держатель стоит в тесном месте, его сложно осматривать; если он закреплён так себе, вибрация добавляет проблем; если провод обжат неправильно, слабое звено появляется ещё до самого предохранителя.
Колба AGU также плохо подходит на роль аккуратной точки разветвления питания для нескольких усилителей. Можно собирать переходники и городить дополнительные соединения, но каждый лишний стык — ещё один шанс получить нагрев, люфт или неудачный обжим. Проводка не становится надёжнее от того, что её сложнее объяснить.
Если в силовой цепи появляется лишний переходник, спроси себя не «как бы его закрепить», а «зачем он здесь вообще нужен».
Что меняется с шинным дистрибьютором
Внутри шинного блока силовые линии соединены цельнометаллической пластиной — обычно медной или латунной. Кабели крепятся болтами или винтами, а сама шина закрыта защитным термостойким корпусом. Получается не набор разрозненных соединений, а единая точка распределения питания.
Для системы с несколькими усилителями это практично: один ввод можно развести на несколько выходов, подобрав клеммы под сечение каждой линии. Встречаются конфигурации 1 вход / 2 выхода и 2 входа / 4 выхода, а также биполярные блоки на несколько каналов. Терминалы выпускают под разные калибры: например, 0 AWG соответствует примерно 53,5 мм², 4 AWG — 21,2 мм², 8 AWG — 8,35 мм².
Преимущества шинного дистрибьютора не сводятся к внешнему виду. Болтовое или винтовое крепление даёт более определённое механическое соединение, чем контакт с пружинным держателем стеклянной гильзы. Кабель можно надёжно зафиксировать, а блок — закрепить в выбранном месте и оставить доступным для обслуживания.
| Параметр | Колба AGU | Шинный дистрибьютор |
|---|---|---|
| Контакт | Пружинный или обжимной контакт со стеклянной гильзой | Болтовое или винтовое соединение с металлической шиной |
| Разводка на несколько усилителей | Обычно требует дополнительных соединений | Несколько выходов предусмотрены конструкцией |
| Типичные форматы защиты | Стеклянные гильзы AGU | ANL и Mini-ANL (AFS) |
| Что особенно чувствительно к качеству монтажа | Состояние контакта держателя и фиксация гильзы | Обжим кабеля, затяжка крепежа и защита открытых токоведущих частей |
Сама шина не отменяет сопротивление проводов и не делает систему невосприимчивой к просадкам напряжения. На потери влияют сила тока, длина силовой линии, сечение кабеля и качество всех соединений. Поэтому обещать универсальный процент улучшения при замене колбы на шинный блок — бессмысленно: условия у машин разные.
И ещё одно: металлическая пластина не спасёт, если кабель держится на паре жил или клемма обжата чем попало. Правильная шина с плохим обжимом — это дорогая декорация с дополнительным риском.
ANL и Mini-ANL: предохранитель должен быть частью системы
В современных распределительных блоках для защиты отдельных ветвей используют предохранители ANL и Mini-ANL, которые также называют AFS. Они фиксируются резьбовыми элементами и дают большую площадь контакта, чем стеклянная гильза AGU. Это не делает монтаж автоматическим, но позволяет собрать силовую разводку с более основательными контактными соединениями.
Удобная схема выглядит так: силовой кабель от аккумулятора приходит на блок, а с его выходов питание уходит к отдельным усилителям. В каждой ветви ставится предохранитель подходящего номинала. В продаже встречаются, например, вставки на 60, 80, 100, 120 и 200 ампер, но выбирать номинал только по принципу «побольше, чтобы не выбивало» нельзя. Предохранитель подбирают под защищаемую линию и оборудование, а не под желание слушать громче.
Главное правило остаётся неизменным: первичный предохранитель размещают на плюсовом кабеле как можно ближе к аккумулятору. Он нужен, чтобы при коротком замыкании обесточить кабель по всей длине кузова. Дистрибьютор в багажнике защищает разводку после себя, но не заменяет защиту длинной линии от аккумулятора до багажного отсека.
Поэтому при выборе дистрибьютора с предохранителем смотри не только на количество выходов и максимальный заявленный ток. Уточни, какие форматы вставок поддерживает блок, как фиксируются кабели и закрыты ли токоведущие части корпусом. Если система расширяется, заранее продумай, какие линии будут питать усилители и где останется место для обслуживания.
Как выбрать блок под схему, а не под фотографию
Сначала разберись с реальной конфигурацией системы. Сколько усилителей будет установлено сейчас? Планируется ли добавлять ещё? Какой кабель проложен от аккумулятора и какие сечения нужны отдельным ветвям? Ответы определяют число входов и выходов, тип блока и подходящие терминалы.
У дистрибьюторов встречаются плюсовое (+), минусовое (−) и биполярное (+/−) исполнение. Плюсовой блок распределяет питание по положительным линиям. Минусовой помогает организовать точки подключения массы. Биполярный объединяет оба типа распределения в одном корпусе. Предохранители ставят в плюсовые защищаемые ветви; считать минусовой дистрибьютор местом, куда тоже надо поставить предохранитель, не нужно.
Перед покупкой сверь фактические сечения кабелей с терминалами блока. Калибры в карточках товара могут быть указаны в AWG и в квадратных миллиметрах: 0 AWG — около 53,5 мм², 2 AWG — 33,6 мм², 4 AWG — 21,2 мм², 8 AWG — 8,35 мм². Если клемма рассчитана на более толстый провод, чем у тебя, это не повод заполнять пустоту случайными обрезками меди. Нужен терминал, который нормально зажимает конкретное сечение.
При выборе полезно пройти короткую последовательность:
1. Сосчитай линии. Отдельный выход нужен для каждой планируемой ветви питания; запас имеет смысл только если у него есть понятное назначение.
2. Сопоставь сечения. Проверь, что вход и выходы блока рассчитаны на реальные кабели, а не только красиво выглядят в спецификации.
3. Уточни тип предохранителя. ANL и Mini-ANL — разные форматы, вставки нельзя выбирать по принципу «почти подходит».
4. Продумай доступ. До блока и крепежа должно быть удобно добраться, чтобы осмотреть соединения и заменить предохранитель.
5. Проверь компоновку. Корпус не должен болтаться, тереться о металл или оказаться за обшивкой так, что обслуживание потребует разобрать половину багажника.
Не выбирай блок только по числу ампер на коробке. Номинал отдельного предохранителя не исправляет ошибку с сечением кабеля, а крупная шина не компенсирует плохой контакт. Тут нет хитрого обходного пути: подбор должен соответствовать конкретной схеме и проводке.
Монтаж в багажнике: короткий порядок без фокусов

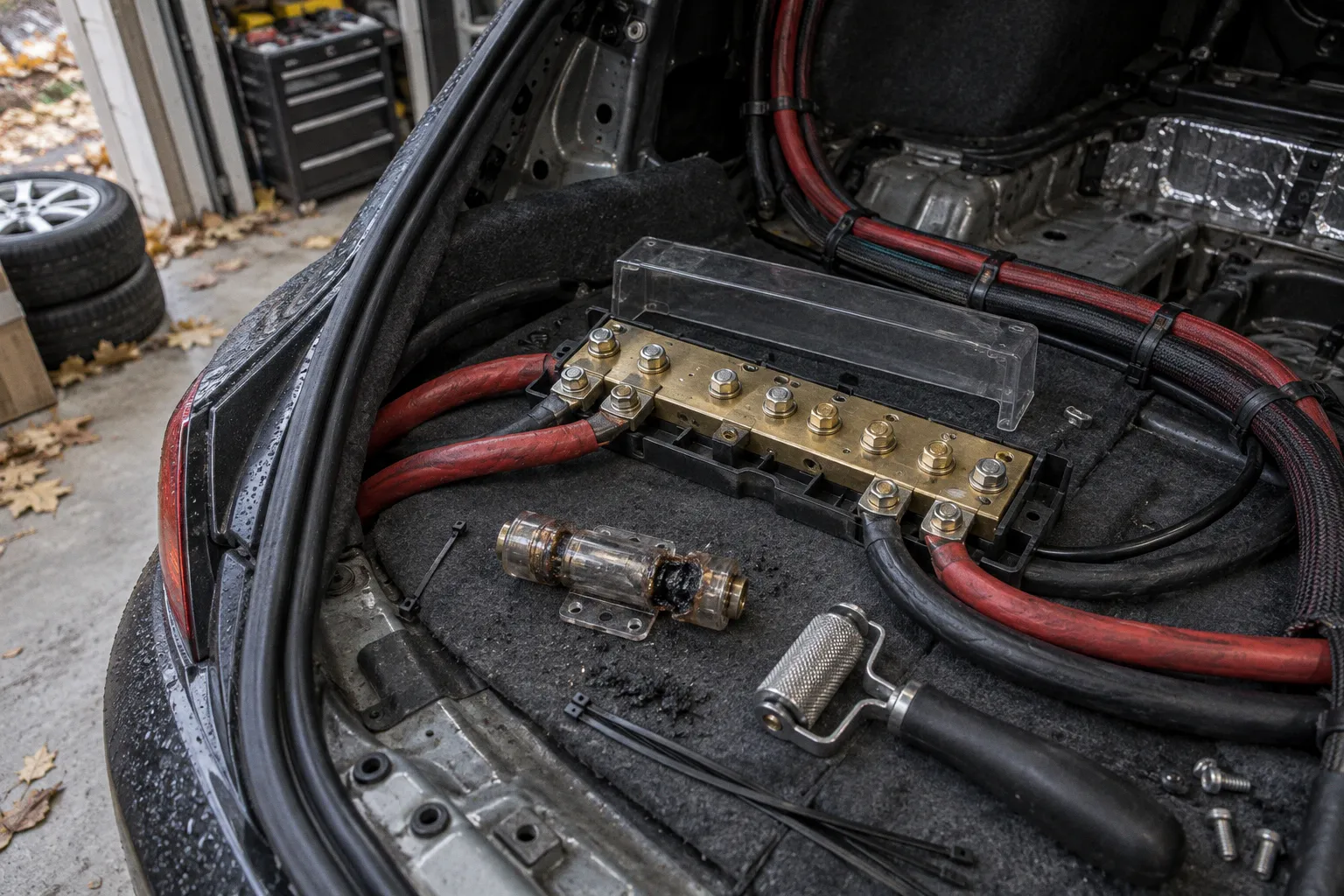

Монтаж дистрибьютора в багажнике начинается не с саморезов. Сначала укладывают силовую линию, выбирают место для блока и определяют, как кабели будут подходить к клеммам. Шина должна быть закреплена жёстко, но не так, чтобы на её корпус постоянно давили вещи из багажника. Контакты и предохранители должны оставаться доступными для осмотра.
Рабочая последовательность такая:
1. Обесточь систему. Перед работой с силовой проводкой отключи аккумулятор в соответствии с правилами для автомобиля. Никаких экспериментов отвёрткой на подключённой плюсовой линии.
2. Закрепи трассу и блок. Кабель не должен перетираться о кромки металла, натягиваться на поворотах или болтаться рядом с подвижными механизмами. На проходах через металл нужна защита от повреждения изоляции.
3. Подготовь кабель. Сними изоляцию на нужную длину, не надрезая жилы. Если конструкция предусматривает наконечник, подбери его под сечение и обожми подходящим инструментом. Скрутка жил и зажим их «как-нибудь» — не метод монтажа.
4. Посади кабели на шину. Вставь провод в терминал до упора и затяни крепёж с усилием, достаточным для надёжной фиксации. Не перетягивай крепёж до повреждения резьбы или клеммы.
5. Установи предохранители. Главный предохранитель на плюсовой линии размести у аккумулятора; предохранители в дистрибьюторе — в соответствующих ветвях питания.
6. Защити соединения и проверь укладку. Закрой доступные токоведущие части корпусом или предусмотренными защитными элементами. Проверь, что кабели не тянут клеммы и не касаются острых кромок.
Змеиная кожа, термоусадка и аккуратная укладка помогают защитить и организовать проводку, но не превращают плохой контакт в хороший. Сначала обжим и фиксация, потом косметика. Если сначала красиво обмотать, а потом выяснить, что кабель не держится, придётся распускать всю упаковку. Заодно проверь, что каждый предохранитель соответствует своей ветви, а не оказался в блоке просто потому, что был под рукой.
Если ты только учишься работать с электрикой, не начинай с силовой линии, которая идёт от аккумулятора через весь салон. Порядок безопасной работы с оборудованием стоит освоить заранее; для общего образовательного контекста пригодятся курсы и материалы по подготовке к обучению, но конкретную схему автозвука всё равно нужно подбирать по компонентам и документации производителя.
Надёжность не живёт в коробке
Шинный дистрибьютор вытесняет колбы AGU не потому, что выглядит серьёзнее в каталоге. Он удобнее для системы с несколькими усилителями, даёт понятную разводку и использует крепёжные соединения с большой площадью контакта. При этом цена ошибки остаётся прежней: неверное сечение, плохой обжим или отсутствующий главный предохранитель делают установку небезопасной независимо от марки блока.
Собери схему до покупки, подбери клеммы под кабели, оставь доступ к обслуживанию и защити линию у аккумулятора. Потом уже закрывай багажник обшивкой. И не надейся, что предохранитель или модный корпус сам исправит монтаж: сила любит порядок, а короткое замыкание — чужую самоуверенность.
