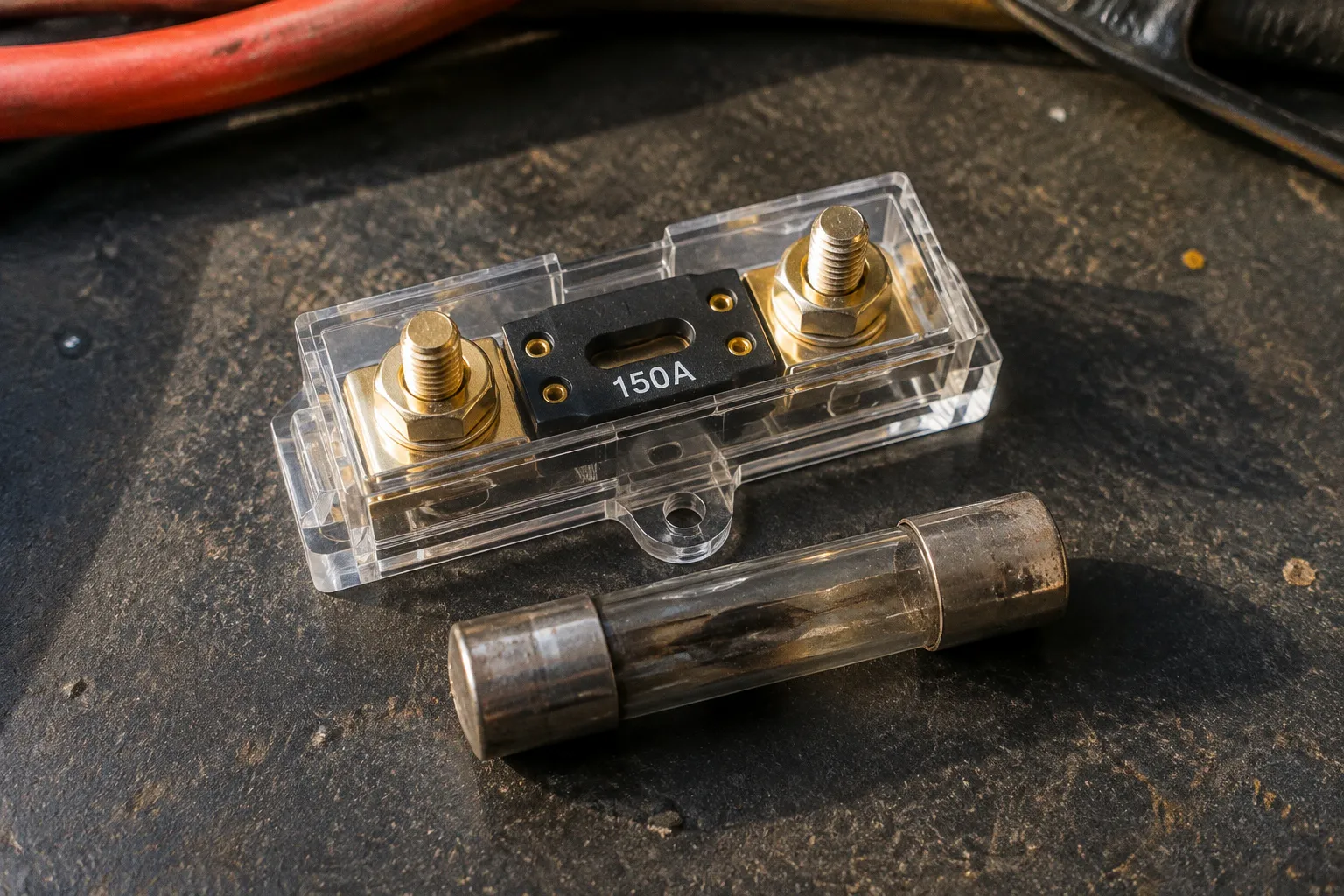

Предохранители Mini-ANL: почему автозвук отказался от AGU

Это не злые духи и не каприз сабвуфера. Чаще всего виноват контакт.

В автозвуке предохранитель работает в крайне неприятном режиме: вибрации, перепады температуры, высокая нагрузка, плотная укладка кабеля и токи, на фоне которых бытовая электрика выглядит детским конструктором. При коротком замыкании аккумулятор способен отдать сотни ампер — примерно 500–800 А в зависимости от батареи и условий. Силовой кабель в такой ситуации превращается в нагреватель. Иногда очень быстро.

Поэтому предохранитель в подкапотной части ставят не ради красоты и не для защиты самого усилителя. Его главная работа — разорвать силовую линию при коротком замыкании и не дать кабелю устроить пожар. А дальше начинается самое интересное: предохранитель должен держать ток, не превращаясь в дополнительное слабое звено.

И вот здесь стеклянный AGU начал проигрывать. Сначала по контакту. Потом по стабильности. А затем и по доверию установщиков.

AGU: стеклянная колба, металлические наконечники и пружина на характере

Конструкция AGU выглядит знакомо: стеклянный цилиндр, внутри плавкая вставка, по краям металлические наконечники. Сам элемент простой. Проблема не столько в колбе, сколько в том, как она сидит в держателе.

Обычно AGU удерживается пружинными контактами или металлическими лапками, которые поджимают наконечники предохранителя. В спокойной лаборатории такая схема может работать нормально. Но автомобиль — это не лаборатория. Тут всё трясётся, греется, остывает, покрывается пылью и периодически получает такой басовый пинок, что даже номерной знак начинает подтанцовывать.

Пружинный поджим со временем ослабевает. Контактная площадка окисляется. Поверхности уже не прижаты так плотно, как в день установки. Сопротивление растёт, а вместе с ним растёт и нагрев.

Формула тут без фокусов:

P = I² × R

Мощность, которая превращается в тепло на контакте, зависит от квадрата тока и сопротивления. Ток вырос в два раза — тепловые потери выросли уже в четыре. Поэтому небольшая проблема в контакте на умеренной нагрузке может внезапно стать серьёзной проблемой, когда саб начинает качать на полной катушке.

Снаружи это часто выглядит безобидно:

• усилитель периодически выключается на громких ударах;
• бас становится нестабильным, особенно при просадке бортовой сети;
• держатель предохранителя нагревается;
• вокруг контактов появляется потемнение;
• стеклянная колба мутнеет или начинает плавиться рядом с наконечником;
• после поездки предохранитель выглядит целым, но система ведёт себя так, будто питание кто-то перерезает ножом.

Вот почему вопрос «предохранители Mini-ANL или AGU в автозвук» давно перестал быть вопросом вкуса. Это вопрос того, насколько стабильно силовая линия переживёт реальную эксплуатацию.

Предохранитель может быть целым на вид и при этом уже проигрывать по контакту. В автозвуке это почти худший сценарий: неисправность есть, а виновник маскируется под рабочую деталь.

Почему плавятся колбы AGU в автозвуке

Тут надо разделить два разных процесса. Один штатный, второй — уже тревожный.

Штатно плавкая вставка внутри предохранителя перегорает, когда ток превышает допустимый уровень. Она нагревается и разрывает цепь. Это и есть её работа.

Но колба или наконечник могут греться не из-за превышения номинала, а из-за плохого контакта в держателе. Это совсем другая история. Система может потреблять ток в пределах ожидаемого, а соединение всё равно будет нагреваться, потому что ток проходит через маленькую, нестабильную и постепенно окисляющуюся контактную зону.

Особенно неприятно, когда проблема появляется не сразу. После монтажа всё работает. Потом машина переживает несколько сезонов, держатель получает вибрации, подкапотное пространство проходит через холодные запуски и жару, а контактная пружина теряет упругость. Вроде бы ничего не менялось — усилитель тот же, кабель тот же, предохранитель тот же. Но электрическая картина уже другая.

У AGU есть и ещё один неприятный момент: стеклянная колба визуально создаёт ощущение контроля. Вставка просматривается, состояние можно оценить одним взглядом. Но хороший обзор не компенсирует слабый контакт. Красивый прозрачный корпус не делает соединение надёжным.

Когда держатель начинает греться, тепло распространяется на соседние элементы. Пластик теряет форму, пружины поджимаются ещё хуже, контакт становится ещё слабее. Получается замкнутый круг:

1. Контакт теряет прижим.

2. Сопротивление соединения растёт.

3. Соединение нагревается.

4. Пластик и металл держателя получают дополнительную нагрузку.

5. Прижим становится ещё хуже.

6. Просадка и нагрев усиливаются.

В какой-то момент система может начать отключаться не потому, что усилителю не хватает мощности, а потому, что до него не доходит нормальное питание. И вот тогда владелец начинает менять аккумулятор, ставить более толстый «нулевик», обвинять генератор и смотреть в сторону конденсатора. А виноват может оказаться держатель за несколько минут работы.

Mini-ANL: меньше корпус, серьёзнее контакт

Mini-ANL появился как компактная альтернатива полноразмерному ANL. Смысл простой: сохранить болтовое крепление и цельную металлическую конструкцию, но не занимать под капотом пол-багажника.

У Mini-ANL плавкая часть выполнена из цельной металлической пластины. Предохранитель не просто зажат пружиной между двумя контактами, а жёстко фиксируется болтами в держателе. Это уже другой подход к силовой линии.

Болтовое соединение не делает систему бессмертной. Если собрать его криво, не затянуть или посадить на грязные поверхности, проблемы тоже будут. Но при нормальном монтаже оно заметно стабильнее пружинного поджима: площадь контакта предсказуемее, крепление не зависит от усталости маленькой пружины, а вибрации автомобиля меньше влияют на положение детали.

Полноразмерный ANL и Mini-ANL работают по одному принципу. Разница в габаритах и компоновке. Mini-ANL особенно удобен там, где силовой дистрибьютор, держатель и несколько кабелей приходится разместить компактно — например, в моторном отсеке современной машины, где свободного места и так меньше, чем терпения после неудачной протяжки кабеля через щит моторного отсека.

У Mini-ANL есть ещё один практический плюс: механика контакта понятна глазами и руками. Вот болт, вот металлическая площадка, вот кабельный наконечник. Ничего не прячется за пружиной, которая вроде бы держит, но уже не так, как год назад.

Падение напряжения: маленькая цифра, которую слышит саб

Силовая система автозвука не любит лишнее сопротивление. Любая слабая точка между аккумулятором и усилителем съедает напряжение. На малой громкости это может быть незаметно. На прогрузе — привет, просадка.

Для Mini-ANL приводится значение падения напряжения около 0,144 В при номинальном токе. На бумаге это выглядит не как катастрофа. Но смотреть на одну цифру без контекста — любимое занятие тех, кто настраивает систему только по рекламному буклету.

Усилитель живёт не в вакууме. В цепи есть аккумулятор, силовой кабель, клеммы, обжимы, распределители, предохранитель, масса и соединение с кузовом. Если каждый участок добавляет понемногу, суммарная потеря уже становится заметной. А когда напряжение падает на басовых ударах, усилитель может уйти в защиту, снизить отдачу или начать работать нестабильно.

AGU при хорошем новом держателе не обязан сразу показывать ужасные цифры. Но его слабое место — изменение контакта со временем. Сегодня падение небольшое, завтра контакт подокислился, послезавтра держатель уже работает как маленький нагреватель, а не как аккуратная часть силовой линии.

В нормальной инсталляции мы с пацанами смотрим не только на номинал предохранителя. Номинал — это верхушка айсберга. Гораздо интереснее, что происходит под нагрузкой:

• не греется ли держатель;
• не темнеют ли болты и контактные площадки;
• не появляется ли запах перегретого пластика;
• не меняется ли поведение усилителя при резком басовом ударе;
• не гуляет ли напряжение сильнее, чем предполагает сама система;
• не болтается ли кабельный наконечник внутри крепления.

Когда говорят, что Mini-ANL лучше AGU, речь не о магическом приросте мощности. Новый предохранитель не добавит сабвуферу ватт и не превратит штатный генератор в электростанцию. Его преимущество в другом: он убирает один из слабых и непредсказуемых контактов.

Главный подкапотный предохранитель защищает кабель, а не усилитель

Это место часто понимают неправильно. Главный предохранитель рядом с аккумулятором нужен для защиты силовой проводки от короткого замыкания. Не усилителя. Не сабвуфера. Не головного устройства.

Если силовой кабель протянут от аккумулятора через моторный щит и где-то перетёрся о металл кузова, аккумулятор не станет ждать, пока усилитель попросит разрешения. Он отдаст ток в место короткого замыкания. При благоприятных условиях для плохой инсталляции это могут быть сотни ампер — те самые 500–800 А, которые превращают ошибку в дымящийся жгут.

Предохранитель должен стоять в начале силовой линии, максимально близко к аккумулятору. Тогда защищается почти весь участок кабеля. Если поставить его далеко, часть провода между аккумулятором и предохранителем останется без защиты. И именно этот короткий участок может стать самым горячим местом при аварии.

Номинал подбирают под допустимую нагрузку кабеля и конфигурацию системы, а не по принципу «чем больше, тем злее». У Mini-ANL встречаются номиналы от 10 до 300 А и выше — в зависимости от конкретного исполнения. Это не повод ставить самый большой элемент в держатель, чтобы усилитель никогда не отключался.

Слишком большой номинал может не защитить кабель вовремя. Слишком маленький будет постоянно выбиваться на штатных пиках нагрузки. В итоге владелец либо получает ложные отключения, либо теряет сам смысл защиты.

Здесь полезно держать в голове простую связку:

1. Сначала выбирается силовой кабель под реальную нагрузку и длину трассы.

2. Затем подбирается предохранитель, который защищает именно этот кабель.

3. После этого выбирается держатель соответствующего типа и номинала.

4. Все соединения собираются так, чтобы контакт не жил отдельной жизнью.

Предохранитель не должен быть костылём для слишком тонкого провода. И не должен превращаться в декоративную вставку, которая стоит рядом с аккумулятором, но фактически не способна нормально держать ток.

Большой номинал не делает силовую линию мощнее. Он лишь дольше позволяет кабелю нагреваться, если защита подобрана без связи с его сечением.

Как ставить держатель Mini-ANL, чтобы он не стал новой проблемой

Mini-ANL заметно надёжнее AGU в типовой силовой линии, но только если монтаж не сделан на коленке. Болтовой крепёж не прощает грязь, перекос и вечное «потом подтяну».

Место установки

Держатель ставят близко к аккумулятору, на жёсткую поверхность. Он не должен болтаться на кабеле, лежать рядом с горячими элементами двигателя или висеть в зоне, где на него постоянно попадает вода и дорожная грязь.

Кабель от аккумулятора до держателя делают максимально коротким. Чем меньше незащищённый участок, тем лучше. После предохранителя силовую линию уже можно вести к дистрибьютору питания или непосредственно к усилителю.

Сам держатель должен оставаться доступным. Если для замены предохранителя приходится снимать корпус воздушного фильтра, аккумулятор и половину декоративного пластика, однажды туда просто перестанут заглядывать. А подкапотная часть любит напоминать о себе именно тогда, когда до неё сложнее всего добраться.

Кабельный наконечник и обжим

Кабель в Mini-ANL держится не «на честном слове» и не на куче припоя вокруг жилы. Нужен нормальный силовой наконечник с качественным обжимом. Обжим должен фиксировать жилы плотно, без вылета отдельных проволок и без возможности провернуть наконечник рукой.

Плохой обжим — это такой же нагреватель, как и плохая пружина AGU. Только спрятан он обычно ещё лучше. Снаружи кабель выглядит солидно, оплётка толстая, змея красивая, а внутри контактная зона держится на нескольких случайно прижатых жилах.

После обжима кабель не должен тянуть держатель в сторону. Натяжение, боковая нагрузка и резкий перегиб рядом с клеммой постепенно расшатывают даже хорошую сборку.

Болтовое соединение

Контактные площадки должны быть чистыми и ровными. Между ними не место лаку, грязи, окислам и случайным шайбам из неизвестного металла. Крепёж затягивают уверенно, но без фанатизма: сорванная резьба в компактном держателе превращает дорогую железку в бесполезный кусок пластика и металла.

После сборки полезно проверить, не греется ли узел под нагрузкой. Не пальцами на работающей силовой линии, конечно. Температуру оценивают аккуратно и безопасно, а при подозрении на перегрев систему сначала обесточивают. Горячий держатель — не «так и должно быть», а повод остановиться и искать причину.

Защита от перетирания

Даже идеальный Mini-ANL не спасёт кабель, который протянут через острый край металла без втулки. В месте прохода через щит моторного отсека нужна защита от перетирания. Кабель фиксируют так, чтобы он не гулял по кузову и не бился о соседние детали.

Красивый монтаж — это не только когда кабель уложен в змеиные кожи и всё блестит. Если под оплёткой он трётся о металл, красота закончится раньше, чем закончится гарантия на усилитель.

Дистрибьютор, дополнительные предохранители и короткие линии

В простой системе схема может быть прямой: аккумулятор, главный Mini-ANL, силовой кабель, усилитель. В более серьёзной инсталляции появляется дистрибьютор питания, несколько усилителей и отдельные ветки.

Тут нельзя воспринимать главный предохранитель как единственную защиту всего на свете. Главный элемент защищает магистральный кабель до распределителя. Каждая отдельная ветка после дистрибьютора должна быть защищена с учётом своего кабеля и нагрузки.

Если от общей магистрали отходит более тонкий провод к отдельному усилителю, его нельзя оставлять без локальной защиты только потому, что на аккумуляторе уже установлен большой предохранитель. Магистральный предохранитель может быть рассчитан на толстый кабель, а тонкая ветка потребует другого номинала.

Mini-ANL здесь удобен именно своей компоновкой. Он не занимает столько места, как некоторые крупные решения, но при этом сохраняет болтовую фиксацию. В тесной инсталляции это даёт нормальный баланс между доступностью, надёжностью и размерами.

Полноразмерный ANL по-прежнему уместен там, где нужны крупные номиналы и есть место под массивный держатель. Но для многих систем Mini-ANL закрывает задачу без лишнего железа. Это не «урезанный ANL», а компактный форм-фактор с той же базовой логикой цельной плавкой пластины и болтового крепления.

А если AGU уже установлен и пока работает?

Паниковать и выбрасывать всё в ту же минуту не обязательно. AGU не запрещён законом, и сам по себе старый предохранитель не обязан немедленно устроить пожар. Отказ от него произошёл в основном на уровне практики установщиков и индустрии автозвука: конструкция плохо переносит вибрации, перепады температур и длительную работу с большими токами.

Но если система мощная, работает на пределе или уже показывает признаки нестабильности, держатель AGU становится первым кандидатом на ревизию. Особенно когда:

• предохранитель установлен давно;
• колба заметно потемнела;
• держатель нагревается;
• пружины потеряли жёсткость;
• контакты окислены;
• усилитель отключается именно на громких моментах;
• силовая линия собрана без нормальных наконечников;
• держатель расположен далеко от аккумулятора.

Переход на Mini-ANL в такой ситуации — не попытка «добавить баса» заменой одной маленькой детали. Это приведение слабого участка питания к более адекватной механике. Заодно можно пересобрать наконечники, проверить массу, очистить силовые соединения и посмотреть, не повреждён ли кабель по трассе.

Если AGU стоит в маломощной системе, нагрузка умеренная, контакт чистый, держатель не греется и кабель защищён по всей длине, он может продолжать работать. Но это уже компромисс. В серьёзной системе компромиссы обычно заканчиваются в тот момент, когда сабвуфер просит ещё, а питание отвечает запахом горячего пластика.

Mini-ANL против AGU: что реально меняется

Главное преимущество Mini-ANL перед AGU — не в красивом названии и не в том, что один предохранитель выглядит более профессионально. Разница в контакте.

AGU опирается на пружинный зажим. Его состояние зависит от упругости, чистоты и плотности прилегания наконечников. Автомобильная среда постепенно работает против этой конструкции.

Mini-ANL фиксируется болтами. Контактная схема жёстче, а плавкая часть выполнена из цельной металлической пластины. При нормальной затяжке и правильном кабельном наконечнике такая сборка лучше переносит вибрации и высокую нагрузку.

Но Mini-ANL не отменяет физику. Он не компенсирует:

• слишком тонкий кабель;
• слабую массу на кузов;
• плохой обжим;
• окисленную клемму аккумулятора;
• неверный номинал;
• протёртую изоляцию;
• болтающийся держатель;
• перегретый дистрибьютор.

Предохранитель — часть системы. Не талисман на силовом кабеле.

Итог: ставить Mini-ANL и забыть?

Почти. Но сначала надо сделать по-человечески.

Для современной системы автозвука Mini-ANL обычно выглядит более разумным выбором, чем AGU: компактный корпус, цельная металлическая плавкая часть, болтовая фиксация и меньше зависимости от пружинного контакта. Именно поэтому установщики массово ушли от стеклянных колб — не из-за моды, а потому что в реальной машине контакт должен держать вибрации, температуру и ток.

Ставьте главный предохранитель близко к аккумулятору. Подбирайте номинал под силовой кабель. Используйте нормальные наконечники и крепёж. Не оставляйте тонкие отходящие линии без своей защиты. После монтажа смотрите не только на цифру на предохранителе, но и на температуру, состояние контактов и поведение усилителя под нагрузкой.

А AGU пусть остаётся в музейной витрине гаража — рядом с тонкими силовыми проводами, скруточными клеммами и легендарным советом «да там и так всё нормально». В автозвуке это обычно последняя фраза перед тем, как открыть капот и искать, откуда пошёл дым.
