Отказ от чистой меди в пользу омедненного алюминия: причины тренда
Почему CCA позволяет экономить на металле и когда большего сечения недостаточно: разбираю сопротивление, обратный путь тока и соединения.

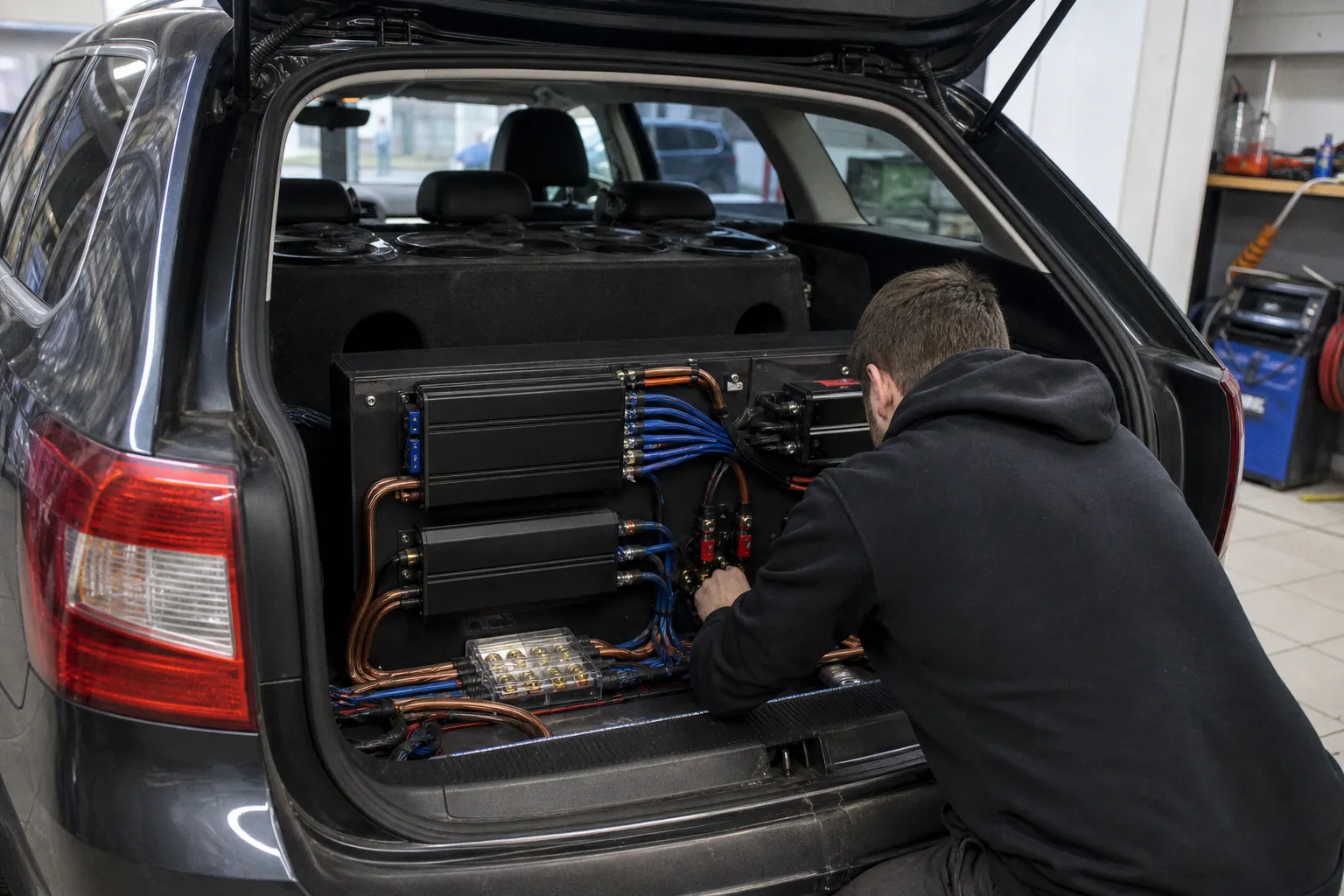

Отказ от чистой меди в пользу омедненного алюминия CCA снижает затраты на металл и массу кабеля, но при одинаковом сечении увеличивает сопротивление силовой линии. CCA имеет смысл выбирать с известными электрическими параметрами и совместимыми соединениями. Для питания усилителя в багажнике я беру медь, когда место в клеммах и каналах ограничено: нужное падение напряжения получается при меньшем сечении. Универсального предела «CCA только до 300–400 Вт» нет.
| Вариант | Вердикт | Условие выбора |
|---|---|---|
| Медный кабель | Мой выбор | Длинная трасса, ограниченный размер клемм, запас под увеличение тока. |
| Кабель CCA | По расчёту | Известны сопротивление на метр, допустимый ток и способ оконцовки; большее сечение помещается в трассе. |
| Кабель неизвестного состава | Пропускаю | Одна надпись «4 Ga» без данных о материале и сечении оставляет слишком много неизвестных для силового питания. |
Почему производители используют CCA
CCA — алюминиевый сердечник с медной оболочкой на каждой отдельной проволоке. Алюминий позволяет уменьшить расход меди. Называть это полным переходом отрасли на новый материал неверно: медные и CCA-кабели выпускаются параллельно. Само обозначение CCA описывает конструкцию, а не подделку. Несоответствие возникает, если такой провод продают как цельномедный.
Есть и выигрыш в массе. Один метр медного проводника сечением 21,2 мм² весит примерно 190 г без изоляции. Для CCA с плотностью 3,6 г/см³ расчётная масса проводника тех же длины и сечения — 76 г. Меньшая масса облегчает перевозку бухт, но процент экономии на готовом кабеле из этих чисел не следует: в цене остаются изоляция, изготовление, упаковка и торговая наценка.
Сравнивая покупку, я считаю всю линию: провод нужного сечения, держатель предохранителя, оконцовку и возможность проложить кабель без переделки салона. Более дешёвый метр CCA теряет преимущество, если ради него нужны другие клеммы или повторная протяжка. Для силового питания сведения о сопротивлении полезнее надписи «профессиональный» на упаковке.
Что меняется в проводнике
При 20 °C для расчёта медного проводника можно принять удельное сопротивление 0,01724 Ом·мм²/м. У CCA значение зависит от состава: для примера далее я использую 0,026 Ом·мм²/м. Это примерно в 1,51 раза больше, чем у меди. Для конкретной бухты нужен её паспортный показатель в Ом/км или измерение образца: обозначение CCA само по себе число не задаёт.
Обозначения CCA10 и CCA15 у соответствующих материалов означают 10 и 15% меди по объёму. В проволоке постоянного сечения с равномерной оболочкой это та же доля площади поперечного среза. Доля площади и толщина оболочки — разные величины. При круглой сердцевине и концентрическом покрытии 15% площади меди соответствует толщине оболочки примерно 3,9% наружного диаметра проволоки. Переносить состав одного материала на любой кабель с буквами CCA нельзя.
Силовой вход усилителя питается постоянным напряжением с меняющимся током потребления. Сопротивление линии и нагрев здесь считают по всему проводнику. Скин-эффект не превращает медную оболочку CCA в замену полному медному сечению. При заданном токе потери определяются сопротивлением: P = I²R. Обязательного отслоения покрытия от басового удара или разрушения после фиксированного числа изгибов из этого не следует.
Расчёт для 4 AWG: где 5,5 метра, а где 11
4 AWG — приблизительно 21,2 мм² металла. Это номинальное геометрическое сечение, без изоляции и промежутков между проволоками. В примере температура проводника 20 °C, ток постоянный 50 А, фактическое сечение обоих материалов 21,2 мм². Контакты, предохранитель и сопротивление источника питания в таблицу не включены.
| Участок и результат при 50 А | Медь | CCA, ρ = 0,026 |
|---|---|---|
| Один провод 5,5 м: сопротивление | 0,00447 Ом | 0,00675 Ом |
| Один провод 5,5 м: падение напряжения | 0,224 В | 0,337 В |
| Плюс 5,5 м и отдельный минус 5,5 м того же материала: сопротивление | 0,00895 Ом | 0,01349 Ом |
| Вся цепь 11 м: падение напряжения | 0,447 В | 0,675 В |
| Вся цепь 11 м: тепловые потери | 22,4 Вт | 33,7 Вт |
Если минус усилителя соединён с кузовом коротким проводом, удваивать 5,5 м нельзя. Например, при плюсе 5,5 м и минусовом проводе 0,5 м получаются 6 м кабеля, к которым добавляются сопротивления кузова, перемычки кузов–АКБ и всех соединений. Кузов не равен ни идеальному нулю, ни ещё одному проводу 4 AWG. В готовой машине этот путь оценивают измерением падения напряжения под нагрузкой.
Сопротивление растёт вместе с температурой. При равномерном нагреве меди от 20 до 60 °C оно увеличится примерно на 16%; падение на двух медных проводах из примера станет около 0,52 В. Температура 60 °C здесь — условие расчёта, а не прогноз нагрева при 50 А. Допустимую нагрузку определяют также изоляция, охлаждение, укладка в пучке и соединения.
Ток 50 А выбран для сравнения кабелей, он не описывает максимальное потребление усилителя на 1000 Вт. При условном КПД 80% для непрерывной отдачи 1000 Вт требуется примерно 87 А при 14,4 В на входе усилителя и 104 А при 12 В. Реальные режимы, нагрузку динамиков и потребление берут из документации конкретного усилителя; музыкальный сигнал отличается от непрерывного тестового. Сравнение классов D и AB помогает понять, почему одинаковая выходная мощность ещё не задаёт одинаковый ток питания.
Как подобрать сечение вместо порога в ваттах
- Определяю расчётный ток по инструкции усилителя для выбранной нагрузки. При нескольких усилителях учитываю их совместную работу, а не складываю рекламные значения максимальной мощности.
- Измеряю длины плюса и обратного пути. Для возврата через кузов отдельно учитываю короткий минусовой кабель, перемычки и точки соединения.
- Задаю допустимое падение напряжения. Например, 0,5 В на проводах — мой расчётный бюджет для следующего примера; это не универсальная норма. Запас до минимального рабочего напряжения усилителя должен покрывать ещё и просадку самой АКБ.
- Считаю сопротивление R = ρL/S и падение ΔU = IR. Затем сверяю выбранный кабель с допустимым током и температурой по его документации, а клеммы — с его сечением.
При токе 50 А, двух проводах общей длиной 11 м и бюджете 0,5 В на сам проводник при 20 °C расчёт даёт минимум 19,0 мм² меди либо 28,6 мм² CCA с удельным сопротивлением 0,026 Ом·мм²/м. Поэтому медь 4 AWG проходит именно по падению напряжения в этих условиях, а CCA 4 AWG — уже нет. Для того же CCA сечением 35 мм² получится 0,409 В. Нагрев и сопротивления контактов требуют отдельного запаса; разрешённый ток из одного расчёта просадки получить нельзя.
Подменять медь на CCA того же калибра без пересчёта я не буду. При равном сопротивлении выбранному здесь CCA нужно примерно в 1,51 раза большее сечение. Если изготовитель задаёт другое сопротивление, коэффициент меняется. При ограниченном терминале усилителя я выбираю медь, а не срезаю часть проволок ради посадки толстого кабеля. При выборе сечения силовой линии учитываю и самый узкий участок: короткая тонкая перемычка остаётся ограничением для всей ветви.
Как безопасно проверить купленный кабель
Начинаю с маркировки и паспорта: нужны материал, реальное сечение, максимальное сопротивление при указанной температуре и условия эксплуатации изоляции. Слова OFC и «Copper» описывают заявленный материал, но сами по себе не подтверждают содержимое бухты. Фото свежего среза и остаток образца полезно сохранить до монтажа.
- Осмотр отдельных проволок. На отдельном обесточенном обрезке делаю свежий поперечный срез, рассматриваю его с увеличением и сравниваю с поверхностью проволоки. У CCA ожидается светлая сердцевина под медной оболочкой; у лужёной меди серебристая поверхность скрывает медную сердцевину. Смятый срез, размазанное покрытие и очень тонкие проволоки мешают оценке, поэтому одного цвета для окончательного вывода мало.
- Сечение металла. Для одинаковых круглых проволок использую S = nπd²/4: считаю их число и измеряю микрометром диаметр нескольких образцов. Наружный диаметр пучка включает воздушные промежутки. Он не заменяет сумму площадей проволок.
- Масса проводника. Взвешиваю отрезок известной длины без изоляции и сопоставляю с расчётной массой для измеренного сечения. Метр меди 21,2 мм² должен дать примерно 190 г. Взвешивание целой бухты вместе с катушкой и оболочкой для такого сравнения не подходит.
При споре о составе образец передают в лабораторию, где исследуют сечение и сердцевину. Анализ только поверхности способен увидеть медную оболочку и пропустить алюминий внутри. Кислотные пробы, поджигание и ломание жилы до разрушения для домашней проверки я исключаю: эти способы либо опасны, либо не дают однозначного ответа о составе.
Измерение сопротивления без ошибки щупов
Для проверки беру отдельный отключённый от машины образец длиной 10,00 м между измерительными контактами и выдерживаю его до температуры 20 °C. Микроомметр с четырёхпроводным подключением Кельвина подаёт ток через одну пару контактов, а напряжение измеряет второй парой, установленной внутри токовых зажимов. Так сопротивление токовых проводов и их контактов не входит в результат. Измерительный ток выбирают по инструкции прибора, чтобы образец не нагревался; фиксируют длину, температуру и погрешность.
Для сечения 21,2 мм² расчётные ориентиры на 10 м: 8,13 мОм у меди и 12,26 мОм у принятого в примере CCA. У скрученного многопроволочного кабеля на результат влияет также длина пути проволок; окончательное сравнение ведут с паспортным пределом. Повышенное сопротивление встречается и у медного кабеля с заниженным сечением, поэтому измерение сопротивления само по себе состав металла не устанавливает.
Обычный двухпроводный мультиметр добавляет сопротивления щупов и контактов, а его разрешения для таких значений, как правило, недостаточно. Обнуление щупов не устраняет меняющееся сопротивление прижима. Такой прибор я использую для измерения напряжения на работающей линии, а не для определения металла по тысячным долям ома.
Наконечники, предохранитель и защита трассы
Для CCA подбираю наконечник или зажим с прямым разрешением изготовителя на омеднённый алюминий данного сечения и класса гибкости. Даже маркировку AL/CU рассматриваю вместе с перечнем допустимых жил: разъём для монолитного провода не становится подходящим для тонкопроволочного автомобильного кабеля. Обычный медный наконечник и втулка НШВИ не обеспечивают совместимость с CCA автоматически. Если документация терминала усилителя допускает только медь, выбираю медную линию либо предусмотренный изготовителем переход для CCA.
Длину зачистки, тип матрицы, число обжимов и усилие задаёт производитель наконечника. Пресс и матрица должны соответствовать этой системе; гидравлический привод сам по себе качества соединения не определяет. Для винтового терминала нужен указанный момент затяжки. Контактную пасту применяют только предусмотренную инструкцией соединителя. Место выхода кабеля фиксируют от движения и закрывают от влаги подходящей термоусадкой. Выбор кольцевых и вилочных наконечников начинается с конструкции узла, где они будут стоять.
У CCA открытая алюминиевая сердцевина на срезе и повреждения оболочки уязвимы для коррозии; при контакте разнородных металлов и наличии влаги возникают условия для гальванической коррозии. Исправное сухое соединение не обязано разрушаться. Гибкость и ресурс при вибрации зависят от конструкции кабеля, радиуса изгиба и креплений. Я оставляю разгрузку натяжения у клемм и прокладываю провод с радиусом не меньше паспортного; фиксированного числа «безопасных перегибов» для всех CCA нет.
Предохранитель защищает силовой провод при коротком замыкании. Держатель ставят как можно ближе к плюсу АКБ; практический ориентир — не дальше 45 см по проводу, а если инструкция комплекта требует меньшего расстояния, соблюдают его. Участок до предохранителя делают минимальным и защищают особенно тщательно. Номинал выбирают в пределах, разрешённых для конкретного кабеля и держателя, с учётом рекомендаций усилителя. Таблицу для меди нельзя переносить на CCA того же AWG. Если усилителю нужен номинал больше допустимого для линии, увеличивают сечение и подбирают арматуру заново. Формат корпуса ANL или Mini-ANL сам по себе ток защиты не задаёт.
У распределителя каждая более тонкая ветвь получает защиту под своё сечение, если общий предохранитель превышает её допустимый номинал. Через металл кабель проводят в резиновой втулке, на участках трения защищают гофрой и крепят вдали от выхлопа, педалей и подвижных деталей. Плетёная декоративная оплётка не заменяет проходную втулку. Подключение выполняют при отключённой АКБ по процедуре автомобиля, предохранитель вставляют после завершения монтажа.
Что измерить после монтажа
Мультиметр переключаю на измерение постоянного напряжения. Для плюсовой линии красный щуп подключаю к плюсу АКБ, чёрный — к плюсу усилителя. Для обратного пути красный щуп ставлю на минус усилителя, чёрный — на минус АКБ. Под нагрузкой при одном устойчивом режиме и известном токе складываю два показания. Это позволяет разделить потери плюсовой трассы и обратного пути через кузов. Щупы закрепляют при выключенном питании и изолируют от соседних токоведущих деталей; ток питания усилителя через гнёзда обычного мультиметра не пропускают.
Если расчётные потери провода укладываются в бюджет, а измеренные заметно больше, ищу добавочное сопротивление по участкам: держатель, обжимы, распределитель, точка массы. Горячий отдельный контакт требует устранения причины; ставить предохранитель большего номинала вместо ремонта соединения нельзя. Если падает уже напряжение на клеммах АКБ, одним увеличением кабеля эту причину не устранить.
Для новой длинной трассы с неизвестным будущим током мой выбор — медный кабель с документированными параметрами. Уже установленный CCA оставлю, если его соединения совместимы, защита соответствует линии, а измеренные потери и температура укладываются в требования оборудования. Решение о замене принимаю по этим условиям, а не по числу ватт на коробке усилителя.
