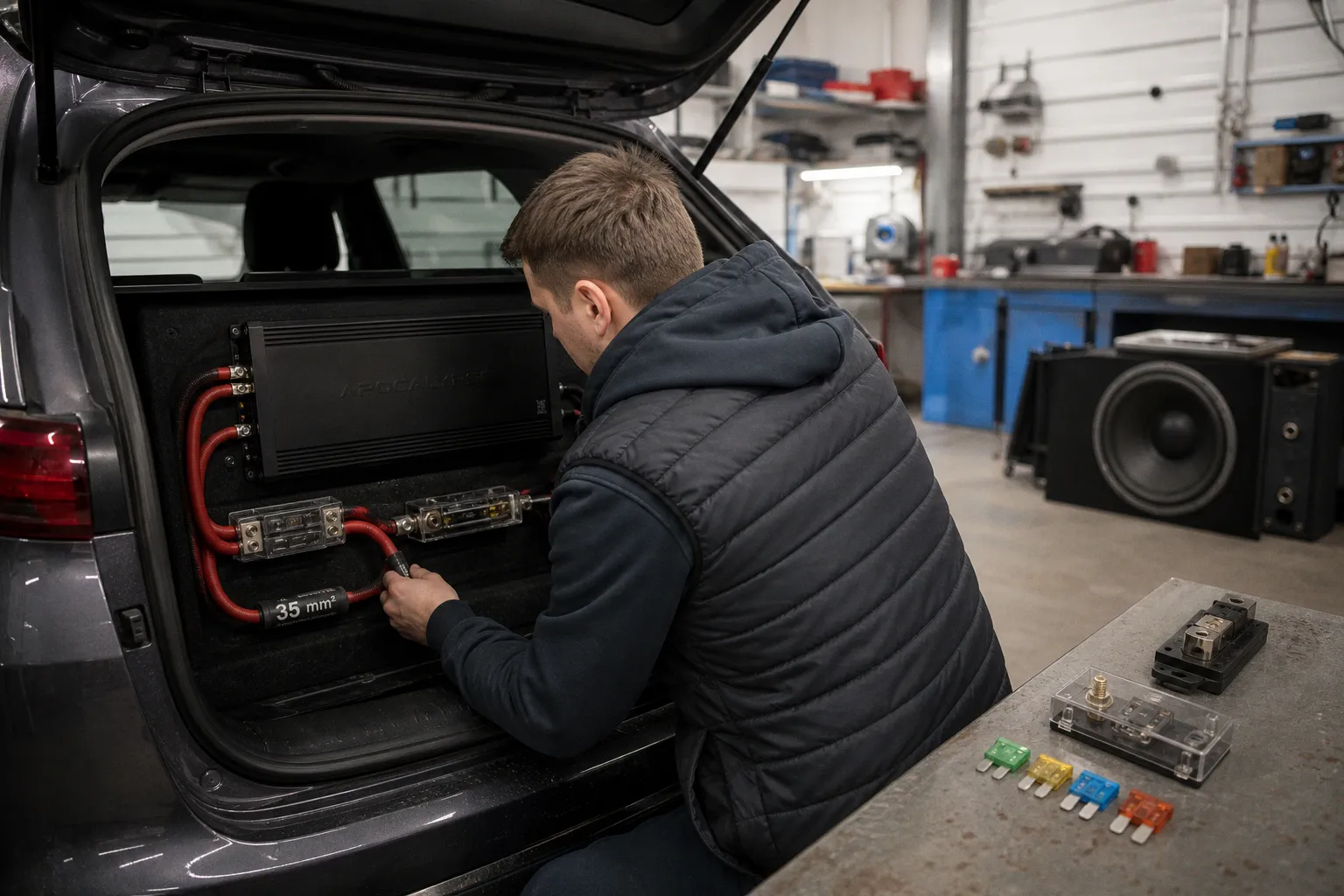

Подбираем номинал предохранителя для кабеля 35 мм²

Поэтому вопрос «как проверить, подбираем номинал предохранителя для кабеля 35 мм² правильно или нет» решается не по логотипу на усилителе и не по красивой цифре RMS. Предохранитель защищает кабель. Не усилитель. Не сабвуфер. Не «качество питания». Его задача одна: разорвать цепь раньше, чем проводник и изоляция перейдут в аварийный тепловой режим.

Физика защиты: предохранитель ставится не ради усилителя

В автомобильной силовой линии есть источник с низким внутренним сопротивлением. Свинцово-кислотный аккумулятор способен отдать большой ток короткого замыкания. Генератор добавит свое, если двигатель работает. При повреждении изоляции кабель может замкнуться на кузов. Дальше начинается простая тепловая задача.

Мощность нагрева проводника определяется выражением I²R. Ток входит в квадрате. Поэтому рост тока в два раза дает рост тепловыделения в четыре раза. Закономерно, тонкая или неправильно защищенная силовая трасса деградирует быстро: сначала локальный нагрев на слабом контакте, потом размягчение изоляции, затем углеродистая дорожка, дуга, расплавленный держатель.

Предохранитель в этой системе — калиброванное слабое звено. Его номинал должен быть ниже предельного тока, при котором кабель, клеммы и держатель работают вне безопасной зоны. При этом он не должен срабатывать от штатной музыкальной нагрузки. Баланс узкий, но не мистический.

Для медного кабеля сечением 35 мм² в автомобильной прокладке практический диапазон допустимого тока обычно лежит около 125–150 А. Это не универсальная физическая константа. Влияют температура подкапотного пространства, способ прокладки, плотность жгута, качество изоляции, длина трассы, обжим. Но как инженерная отправная точка диапазон рабочий.

Предохранитель выбирается по проводу. Усилитель в этой задаче является нагрузкой, а не объектом защиты.

Отсюда базовое правило: если система требует ток выше безопасного для 35 мм², номинал предохранителя не повышают до «чтобы не выбивало». Меняют кабель. Или делят питание на несколько линий с корректной защитой каждой линии.

35 мм² и 2 AWG: одинаковая надпись не гарантирует одинаковый ток

В автозвуке кабель 35 мм² часто сопоставляют с 2 AWG. В нормальной медной версии это серьезное сечение для большинства повседневных инсталляций: один мощный моноблок, связка усилителей через дистрибьютор, питание процессорной системы с запасом по падению напряжения.

Но на практике на кабеле написано не только сечение. Есть материал проводника.

Медь

Полноценная медь дает ожидаемую проводимость. При нормальном обжиме, адекватной длине и исправном держателе для нее применим диапазон защиты 100–150 А. Верхняя граница около 150 А допустима, если вся линия действительно соответствует этому току: кабель не CCA, клеммы не жестяные, держатель не перегревается, соединения не болтаются.

CCA

Омедненный алюминий — другой объект. Снаружи он может выглядеть убедительно. Особенно в мягкой прозрачной изоляции. Но проводимость ниже, механика хуже, контактные зоны чувствительнее к окислению и обжиму. Для CCA номинал защиты должен быть ниже, чем для меди того же заявленного сечения.

Проблема CCA не только в падении напряжения. При том же токе тепловой режим тяжелее. Если поставить на CCA кабель 35 мм² предохранитель как на медь и нагрузить линию близко к верхней границе, запас исчезнет. Не сразу. Но закономерно.

Точный номинал для CCA зависит от реального состава, площади металла и условий прокладки. Но принцип жесткий: нельзя автоматически переносить медный номинал на омедненный алюминий. Это частая ошибка бюджетных инсталляций.

Диапазон 100–150 А: как выбрать без гадания

Для кабеля 35 мм² нормальный рабочий коридор предохранителя в автозвуке — 100, 125, 150 А. Иногда встречаются промежуточные номиналы в зависимости от серии ANL, Mini-ANL или MIDI. Но логика остается прежней.

Нужно пройти задачу от провода к нагрузке, а не наоборот.

1. Определить материал кабеля.

Если кабель медный, рассматривается диапазон до 150 А. Если CCA — верхнюю границу нужно снижать. Маркировка на изоляции не является измерением. Масса, цвет среза, поведение жил при зачистке и репутация производителя дают больше информации.

2. Оценить реальный потребляемый ток системы.

Усилитель с паспортным предохранителем 120 А не обязан постоянно потреблять 120 А на музыке. Но линия должна выдерживать аварийные и длительные режимы без перегрева. Если суммарные встроенные предохранители усилителей дают 180–200 А, одна линия 35 мм² с защитой 150 А уже выглядит как ограничение, а не как магистраль с запасом.

3. Проверить длину трассы.

Длинный кабель дает большее падение напряжения. Это не лечится установкой предохранителя большего номинала. Предохранитель не уменьшает сопротивление линии. Если на пиках напряжение проседает, нужно увеличивать сечение, сокращать длину, проверять массу, контактные соединения, состояние АКБ и генератора.

4. Сопоставить номинал с самым слабым элементом цепи.

Кабель может быть 35 мм², а держатель — рассчитан фактически на меньший ток. Клемма может иметь малую контактную площадь. Болтовое соединение может быть собрано на окисленной поверхности. В такой цепи предельный ток задает не кабель, а слабое место.

5. Выбрать меньший номинал, если есть сомнения.

Между «150 А на пределе» и «125 А с нормальным запасом» для большинства инсталляций второй вариант инженерно чище. Да, при экстремальной нагрузке возможны срабатывания. Это сигнал к пересмотру питания, а не повод ставить перемычку.

Для типовой медной трассы 35 мм² в салон, питающей один или два усилителя без экстремального SPL-режима, 125 А часто оказывается рациональной точкой. 100 А — консервативно и безопасно, если нагрузка умеренная. 150 А — верхняя граница для корректно выполненной медной линии.

Почему нельзя считать только по мощности усилителя

Популярная грубая формула выглядит так: мощность делят на напряжение и КПД. Для усилителя класса D на 1000 Вт при бортовом напряжении 13,8 В и КПД около 80–85% расчетный ток получается порядка 85–90 А. Для AB — выше. Это полезная оценка нагрузки, но не расчет номинала защиты кабеля.

Причина проста. Усилитель может выйти из строя. Кабель может перетереться. Дистрибьютор может замкнуть на кузов. В этих режимах паспортная мощность усилителя уже не имеет значения. Предохранитель должен отключить силовую линию при аварии самой линии.

Вторая ошибка — суммировать номиналы встроенных предохранителей усилителей и ставить такой же номинал у аккумулятора. Встроенные предохранители находятся внутри или около нагрузки. Они не защищают участок кабеля от аккумулятора до усилителя. Если этот участок замкнет на кузов до усилителя, внутренние предохранители вообще не участвуют в событии.

Правильная архитектура такая:

• у аккумулятора стоит главный предохранитель, защищающий магистральный кабель;

• после дистрибьютора каждая ветка защищается своим предохранителем, если ее сечение меньше магистрального или если ветка идет к отдельной нагрузке;

• номинал каждого предохранителя соответствует защищаемому участку кабеля, а не абстрактной мощности системы;

• держатель ставится как можно ближе к источнику питания, чтобы не оставлять длинный незащищенный участок.

В автомобильной среде «как можно ближе» — не декоративная фраза. Незащищенный плюсовой кабель от АКБ до первого предохранителя является аварийной зоной. Его длину нужно минимизировать, а механическую защиту сделать без компромисса: гофра, термозащита в подкапотном пространстве, фиксация, отсутствие контакта с острыми кромками.

Предохранитель большего номинала не улучшает питание. Он только позже отключает аварию.

Точно так же кардионагрузку не увеличивают заменой датчика пульса на более «терпеливый»; полезнее смотреть на реальные режимы, как это делают в материалах про домашние тренировки и HIIT. В электропитании автомобиля логика та же: сначала измеряем режим, потом выбираем ограничение.

Длина трассы и просадки: где предохранитель ни при чем

Частая претензия к предохранителю 100–125 А: «на басе просадка, значит надо поставить 150 или 200». Ошибка. Номинал предохранителя не работает как регулятор напряжения. В штатном режиме его сопротивление мало, но не нулевое; однако основная просадка обычно сидит в сумме сопротивлений кабеля, массы, клемм, держателей, соединений и самого источника.

Если линия 35 мм² идет через весь автомобиль к багажнику, а масса взята с окрашенной точки кузова через сомнительный болт, проблема не в номинале предохранителя. Проблема в цепи возврата тока. Минусовая линия в кузовной схеме имеет такую же значимость, как плюсовая. Плохая масса даст падение напряжения, нагрев, нестабильность усилителя, ранний клиппинг на пиках.

Здесь нужно не повышать номинал, а проводить измерения:

1. Напряжение на аккумуляторе без нагрузки и под нагрузкой.

Это исходная точка. Если АКБ слабая, кабель не исправит химию.

2. Напряжение на входных клеммах усилителя под тем же сигналом.

Разница между АКБ и усилителем показывает потери на трассе.

3. Падение отдельно по плюсу и по массе.

Один щуп на плюс АКБ, второй на плюс усилителя — получаем потерю плюсовой линии. Затем аналогично по минусу. Так выявляется плохая масса или слабое соединение.

4. Температура держателя и клемм после нагрузки.

Локальный нагрев — индикатор сопротивления контакта. Нагретый держатель при умеренном токе не «особенность конструкции», а дефект цепи.

5. Состояние обжима.

Винтовой зажим по голым жилам допустим не всегда. Нормальная силовая линия любит гильзу, пресс-клещи, чистую контактную поверхность и механическую разгрузку кабеля.

Если измерения показывают большую просадку на плюсовой линии при длинной трассе, решение — большее сечение или параллельная корректно защищенная линия. Если просадка на массе — переработка точки заземления или отдельный минусовой кабель. Если греется держатель — замена держателя, а не предохранителя на больший номинал.

ANL, Mini-ANL, MIDI: тип держателя тоже часть расчета

Формально номинал 150 А может быть написан на разных предохранителях. Практически поведение узла зависит от держателя, площади контакта, качества зажима и температуры. Исчерпывающих универсальных данных по падению напряжения ANL против Mini-ANL для всех производителей нет. Поэтому нельзя утверждать точные милливольты без конкретных замеров. Но конструктивные выводы очевидны.

ANL обычно удобен для больших токов и толстых кабелей. Контактная площадь крупнее, монтаж на болтах надежнее, держатели чаще рассчитаны на серьезную механику. Mini-ANL компактнее, но требует аккуратного выбора держателя. Дешевый пластиковый корпус, тонкие шины и слабые винты превращают номинал на корпусе в теорию.

MIDI часто применяют в OEM и аккуратных распределительных блоках. Для грамотной инсталляции это рабочий формат, но опять же решает не название, а токовый класс конкретного изделия и качество контакта.

Для кабеля 35 мм² критично, чтобы держатель физически принимал это сечение без «подрезать половину жил, чтобы влезло». Подрезка жил уменьшает сечение. После этого линия уже не 35 мм². Номинал защиты должен соответствовать фактическому сечению оставшегося проводника. Иначе расчет уничтожен ножом еще до включения системы.

Отдельная тема — клеммы. Нормальная клемма под 35 мм² должна иметь соответствующее окно или гильзу, достаточную толщину металла, стабильный прижим. Окисленная медь, алюминиевые жилы под винтом, отсутствие наконечника, слабая затяжка — классический источник нелинейного сопротивления. На малом токе все работает. На басовом пике контакт нагревается. Потом сопротивление растет еще сильнее. Закономерно появляется тепловой разгон.

Практический подбор: три сценария для кабеля 35 мм²

Чтобы не уходить в абстрактную математику, удобно рассмотреть типовые конфигурации.

Умеренная система, один усилитель, медный кабель

Кабель 35 мм² идет от АКБ в багажник. Усилитель класса D или многоканальный усилитель суммарно не требует экстремального тока. Трасса нормальной длины. Масса сделана на зачищенный металл или отдельным кабелем сопоставимого сечения.

Рациональный номинал: 100–125 А.

150 А здесь часто избыточны. Они не дадут слышимого преимущества. Зато увеличат порог отключения при аварии. Если 100 А срабатывает на реальной нагрузке, сначала проверяется фактический ток и состояние питания. Если система действительно потребляет больше, переход на 125 А допустим для медного кабеля и нормального монтажа.

Мощный моноблок, медный кабель, высокая нагрузка

Система близка к верхней границе возможностей 35 мм². Есть моноблок с заметным током потребления, басовая нагрузка длительная, автомобиль используется не только для коротких демонстраций.

Рациональный номинал: 125–150 А.

Но 150 А допустимы только при полностью корректной цепи. Держатель нормального класса, кабель медный, обжим выполнен прессом, нет CCA, нет перегретых точек, длина не чрезмерная. Если при 150 А есть просадка, это не повод идти на 200 А. Это повод менять архитектуру питания.

CCA кабель 35 мм²

Заявленное сечение есть, но материал — омедненный алюминий. Нагрузка средняя или высокая. Внешне все выглядит «толсто».

Рациональный номинал: ниже, чем для меди; верхнюю границу 150 А считать недопустимой без подтвержденных данных конкретного кабеля и тепловых измерений.

На практике CCA в силовой магистрали высокого тока — компромисс. Он может работать в умеренной системе. Но если инсталляция реально требует токов на уровне медного 35 мм², экономия на проводнике инженерно слабая. Лучше поставить медь меньшей длины и нормальные клеммы, чем компенсировать материал завышенным предохранителем.

Монтаж: где хороший расчет превращается в плохую инсталляцию

Даже правильно выбранный номинал не спасает кривую механическую часть. В автозвуке силовая линия живет в вибрации, температуре и грязи. Это не лабораторный стенд.

Критичные монтажные правила выглядят так:

• Главный предохранитель ставится у аккумулятора.

Он защищает кабель от источника питания. Чем дальше держатель от АКБ, тем длиннее незащищенный участок.

• Кабель фиксируется по всей трассе.

Свободная петля перетирается. Особенно в моторном щите, у педального узла, под пластиковыми накладками и рядом с металлом сидений.

• Проход через металл выполняется через втулку или штатный гермоввод.

Острый край кузова и плюсовой кабель без защиты — прямой сценарий короткого замыкания.

• Не допускается уменьшение сечения на входе в держатель.

Если 35 мм² не входит, нужен другой держатель или наконечник. Не нож.

• Масса выполняется тем же инженерным уровнем, что и плюс.

Зачистка до металла, защита от коррозии после затяжки, достаточная площадь контакта, проверка падения напряжения.

• Каждая меньшая ветка после дистрибьютора защищается отдельно.

Магистраль 35 мм² может быть защищена на 125–150 А, но отходящий кабель 10 или 16 мм² не становится от этого безопасным. Ему нужен свой предохранитель по его сечению.

• Номинал не повышается для борьбы с ложными срабатываниями без диагностики.

Срабатывание — это данные. Нужно выяснить ток, температуру, контакт, состояние нагрузки. Потом менять номинал или схему.

Силовая проводка не про доверие к маркировке. Она про измеряемые режимы. Токовые клещи постоянного тока, мультиметр с нормальными щупами, тепловизор или хотя бы контактный пирометр дают больше, чем любые обсуждения «держит — не держит».

Проверка после установки: минимальный набор измерений

После выбора предохранителя линия должна быть проверена под нагрузкой. Без этого установка остается предположением.

Порядок простой.

1. Сначала измеряется напряжение АКБ на холостом ходу и при включенной системе.

2. Затем измеряется напряжение на клеммах усилителя при том же музыкальном или тестовом сигнале.

3. Разница фиксируется отдельно для плюсовой и минусовой линии.

4. После 10–15 минут высокой нагрузки проверяется температура держателя, клемм, дистрибьютора и точки массы.

5. Осматривается предохранитель: потемнение, деформация пластика, следы перегрева вокруг контактов недопустимы.

6. Проверяется затяжка после первого теплового цикла. Медь и контактные площадки могут немного «сесть».

Для корректной линии 35 мм² с предохранителем 100–150 А не должно быть заметного локального перегрева. Если греется сам кабель по длине — ток или условия прокладки не соответствуют сечению. Если греется держатель — проблема в контакте или качестве держателя. Если греется точка массы — переделывать массу. Предохранитель здесь не виноват.

Вердикт: годен или не годен

Кабель 35 мм² в автозвуке требует предохранитель в диапазоне 100–150 А, если это нормальная медь и монтаж выполнен без слабых мест. Для большинства систем рациональная точка — 125 А. 100 А годен для умеренной нагрузки и дает хороший защитный запас. 150 А годен только как верхняя граница для медной линии с проверенными клеммами, держателем и отсутствием перегрева.

CCA-кабель под тот же номинал автоматически не годен. Для него номинал нужно снижать, а при серьезной нагрузке — менять проводник на медь. Предохранитель выше допустимого тока кабеля не годен независимо от мощности усилителя. Попытка лечить просадки напряжения увеличением номинала не годна. Это ошибка диагностики.

Итог бинарный. Линия 35 мм² с предохранителем, выбранным по материалу кабеля, сечению, длине, держателю и измеренным режимам, — годна. Линия, где номинал поставлен «побольше, чтобы не выбивало», — не годна. Тут нет аудиофильской зоны неопределенности. Есть ток, сопротивление и нагрев. Закономерно побеждает тот, кто считает.
