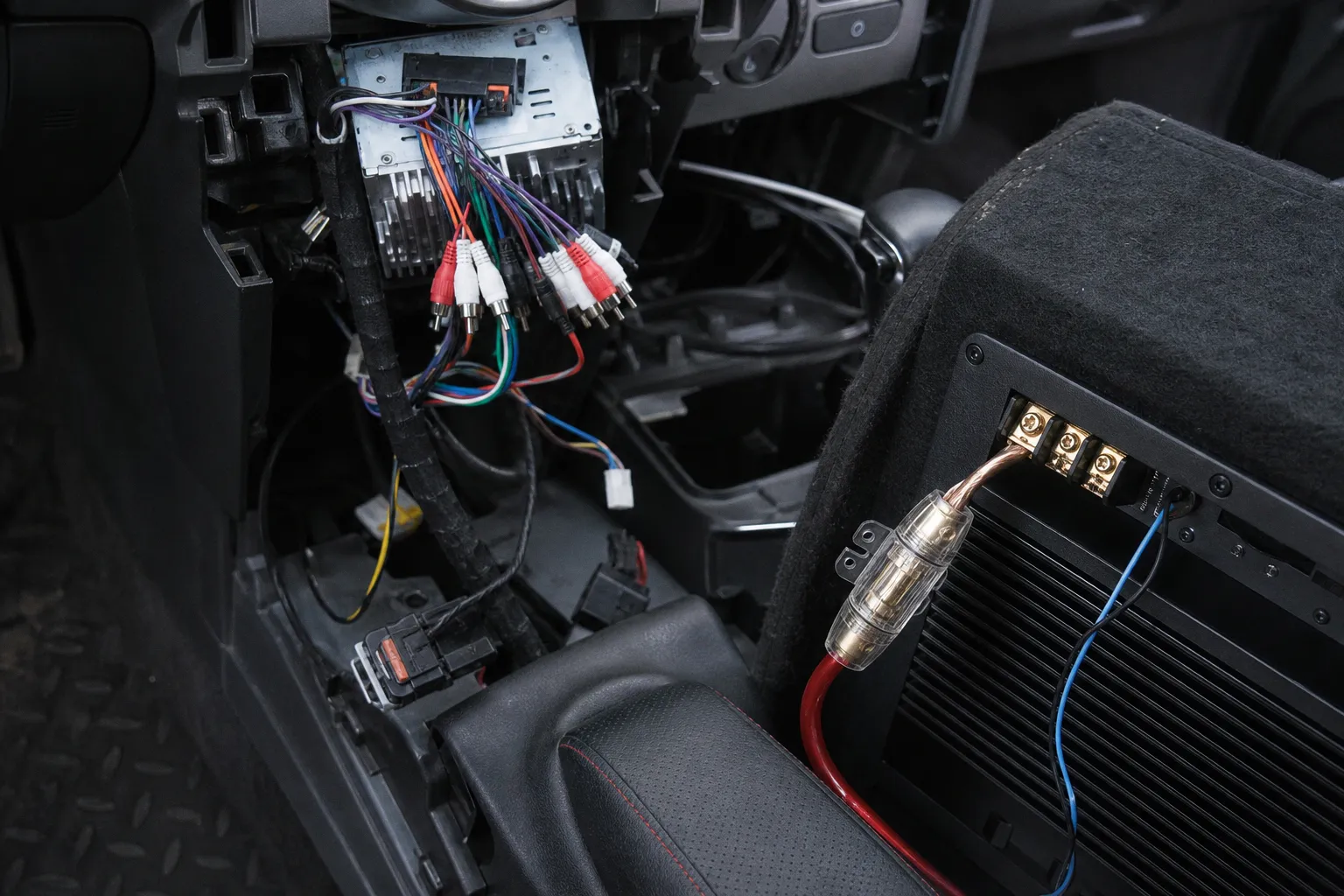

Подключение активного сабвуфера: к штатной или новой магнитоле
Задача «как подключить активный сабвуфер» обычно формулируется неправильно. Подключить — не значит воткнуть три провода и получить низкочастотное звено.
Активный сабвуфер удобен тем, что усилитель уже встроен в корпус. Не требуется подбирать отдельный моноблок, считать согласование по сопротивлению катушек, тянуть акустический кабель от усилителя к динамику. Но эта простота заканчивается на входе в реальную машину. У новой магнитолы часто есть RCA-выходы. У штатной — чаще нет. У одной модели активного сабвуфера есть Auto Turn-On по высокоуровневому входу. У другой — только REM. Закономерно, схема подключения активного сабвуфера выбирается не по желанию владельца, а по архитектуре головного устройства и возможностям входного каскада самого сабвуфера.
RCA против High Level: два разных способа получить сигнал
Сигнал в активный сабвуфер можно завести двумя основными путями. Первый — линейный вход RCA. Второй — высокоуровневый вход, он же High Level Input, подключаемый параллельно к проводам штатных динамиков.
На бумаге оба варианта решают одну задачу. В реальности это разные режимы работы входной части.
RCA — низкоуровневый сигнал. Обычно он идет с предусилительного выхода головного устройства. Это правильная точка съема сигнала, если магнитола не является штатным «закрытым» блоком без линейных выходов. У хорошей сторонней магнитолы сабвуферный RCA-выход уже имеет отдельную регулировку уровня, иногда фильтр НЧ, фазу, задержки. В таком случае активный сабвуфер получает сигнал с минимальным числом лишних преобразований.
High Level — сигнал уже после усилителя головного устройства. То есть берется то, что обычно приходит на дверные или задние динамики. Вход активного сабвуфера имеет высокое сопротивление, поэтому он подключается параллельно и почти не нагружает штатный канал. Это рабочая схема для заводской магнитолы без RCA. Но она не равна линейному подключению. На этом участке уже могли появиться эквализация, лимитер, частотная коррекция под штатную акустику, клиппинг встроенного усилителя и зависимость от громкости.
| Параметр | RCA от новой магнитолы | High Level от штатной магнитолы |
|---|---|---|
| Точка съема сигнала | До усилителя мощности ГУ | После усилителя мощности ГУ |
| Типичный уровень шума | Ниже при грамотной прокладке | Зависит от штатного усилителя и разводки |
| Управление сабвуфером | Часто есть отдельный sub level, LPF, фаза | Обычно ограничено регуляторами на сабвуфере |
| Совместимость со штатной системой | Требует RCA-выходов или процессора | Работает без RCA, подключается к динамическим линиям |
| Риск получить уже обработанный сигнал | Ниже | Выше: штатная коррекция может быть встроена в тракт |
| Сложность монтажа | Простая при доступной магнитоле | Выше из-за поиска акустических линий |
Если ставится новая магнитола с RCA-выходом, подключение активного сабвуфера к магнитоле надо делать именно по RCA. Это более чистая инженерная схема. Если остается штатное головное устройство без линейных выходов, высокоуровневый вход становится штатным способом интеграции, а не «костылем». Но качество результата будет зависеть от того, какой сигнал заводская система отдает на динамики.
Высокоуровневый вход не улучшает штатный сигнал. Он только позволяет корректно его снять.
Отдельный случай — использование преобразователя уровня. Он берет сигнал с динамических линий и формирует RCA. Решение допустимое, если у активного сабвуфера нет High Level Input или его входной каскад слабый по помехоустойчивости. Но дешевый преобразователь легко добавит шум, ограничит полосу, ухудшит разделение каналов и даст некорректный уровень. Измерения таких устройств регулярно показывают разброс по выходному напряжению и рост искажений при повышении громкости. Поэтому прямой высокоуровневый вход нормального активного сабвуфера часто предпочтительнее, чем случайный переходник «в RCA».
Новая магнитола: простая схема, если не испортить питание
Со сторонней магнитолой задача обычно линейна. Устройство имеет RCA-разъемы. Иногда отдельную пару Front/Rear и отдельный Sub Out. Для активного сабвуфера нужен именно Sub Out, если он есть. Если отдельного сабвуферного выхода нет, используется Rear RCA, а фильтрация выполняется на самом сабвуфере. При этом надо понимать ограничение: регулировка уровня сабвуфера с магнитолы может отсутствовать.
Базовая схема выглядит так:
1. RCA-кабель идет от выхода магнитолы к линейному входу активного сабвуфера.
2. Силовой плюс тянется от аккумулятора отдельным кабелем.
3. Минус берется с кузова в точке с хорошим контактом либо тянется отдельной линией к аккумулятору в системах с повышенными требованиями.
4. REM подключается к управляющему выходу магнитолы.
5. Фильтр НЧ и уровень на сабвуфере настраиваются после проверки отсутствия клиппинга.
Это не означает, что RCA можно кинуть рядом с силой и забыть. В автомобиле есть генератор, ШИМ-регуляторы, блоки управления, DC/DC-преобразователи, импульсные зарядки, подогревы, насосы. Длинная трасса с высоким импедансом входа закономерно ловит наводки при плохой прокладке и слабой массе.
Практический минимум: силовой кабель прокладывается по одной стороне, сигнальный RCA — по другой, без плотного параллельного прохода на длинных участках. Пересечение — лучше под углом. Масса сабвуфера — короткая, с зачищенной точкой крепления, без краски и рыхлого металла. Болт ремня безопасности не является автоматическим эталоном. Там может быть окрашенная площадка, герметик, слабый контакт через шайбы. Сопротивление массы проверяется прибором, а не надеждой.
У новой магнитолы есть еще один плюс: REM. Это управляющий провод, который подает 12 В при включении головного устройства. Ток там малый. Он не питает усилитель. Он только разрешает включение. Ошибка новичка — воспринимать REM как «плюс для сабвуфера». Итог предсказуем: устройство не работает или головное устройство получает перегрузку по управляющей линии.
Штатная магнитола: сложность не в разъеме, а в сигнале
Вопрос «как подключить активный сабвуфер к штатной магнитоле» обычно упирается в отсутствие RCA. Это не единственная проблема. Заводская система может иметь неочевидную маршрутизацию: головной блок в панели, внешний усилитель под сиденьем, цифровая шина между ними, фильтрация в усилителе, отдельные каналы на мидбасы и пищалки. Цвета проводов также не являются универсальными. У разных марок и годов схемы различаются. Утверждать «серый — плюс, белый — минус» без конкретной карты автомобиля технически некорректно.
Если штатная магнитола без RCA, используется один из вариантов:
- подключение High Level Input активного сабвуфера к задним динамикам;
- подключение к фронтальным мидбасовым линиям, если задние каналы урезаны по басу;
- съем сигнала перед штатным усилителем через специализированный интерфейс, если архитектура автомобиля это позволяет;
- преобразователь уровня, если у активного сабвуфера нет высокоуровневого входа.
Самая частая ошибка — брать сигнал с любых «удобных» задних динамиков. Во многих машинах задние каналы имеют ограниченный бас или играют с измененной коррекцией. Сабвуфер в таком случае получает сигнал, где нижняя полоса уже ослаблена. Потом владелец добавляет gain. Усилитель раньше входит в ограничение. Динамик ходит больше, полезного давления мало, интермодуляционные искажения растут.
Правильная логика другая. Сначала определяется, на каких штатных линиях реально есть низкочастотная составляющая. Минимально — по схеме автомобиля и прослушиванию тестового сигнала. Лучше — измерением. Синус 40–80 Гц на умеренной громкости быстро показывает, приходит ли бас на выбранный канал. Еще лучше — RTA по выходу через делитель или измерительный интерфейс. Без этого подключение делается вслепую.
Подключение High Level без разрушения штатной проводки
Высокоуровневый вход активного сабвуфера обычно имеет отдельную колодку. На нее заводятся пары левого и правого канала: L+, L−, R+, R−. Подключение выполняется параллельно к акустическим проводам. Штатные динамики остаются подключенными. Разрывать линию не требуется.
Критичные моменты:
1. Не объединять минусы каналов наугад. В современных головных устройствах часто используются мостовые выходы BTL. Там нет общего «минуса» динамиков. Оба провода канала активные. Соединение минусов левого и правого канала может вывести усилитель из строя.
2. Соблюдать полярность. Для сабвуфера это не вопрос «будет ли играть». Будет. Но суммирование левого и правого каналов во входном каскаде при ошибочной полярности может частично вычитать низкочастотный сигнал.
3. Не резать штатный жгут без необходимости. Лучше использовать переходные разъемы, ответные колодки, аккуратную пайку или качественные обжимные соединения. Скрутка в пороге — источник нестабильного контакта.
4. Не брать сигнал после штатных фильтров пищалок. На твитерной линии низких частот нет. Сабвуферу там нечего анализировать.
Если в активном сабвуфере есть Auto Turn-On по высокоуровневому сигналу, провод Remote часто не нужен. Устройство само просыпается при появлении сигнала на входе. Но это не универсальное свойство всех бюджетных моделей. Часть сабвуферов требует REM в любом режиме. Часть включает автоматическое пробуждение только при достаточном уровне сигнала. На малой громкости возможна задержка включения или ложное отключение. Это не мистика. Это пороговый детектор.
Auto Turn-On — не замена нормальной электрической логике. Это функция конкретной модели, а не стандарт отрасли.
Если Auto Turn-On работает нестабильно, REM берут от цепи ACC, от управляющего выхода штатного адаптера или от блока, который формирует корректный сигнал включения. Подключать REM к постоянному плюсу нельзя. Сабвуфер будет включен постоянно. В лучшем случае будет медленно разряжать аккумулятор. В худшем — греться в закрытом багажнике.
Питание: здесь решается надежность, а не «громкость»
Активный сабвуфер имеет встроенный усилитель. Усилитель потребляет ток импульсно. Особенно на низких частотах, где длительность полупериода велика, а ход диффузора требует мощности. Поэтому питание тянется отдельной силовой линией от аккумулятора. Не от прикуривателя. Не от провода магнитолы. Не от случайного плюса в багажнике.
Номинальное напряжение автомобильной сети — 12 В при заглушенном двигателе и около 14,4 В при работе генератора в нормальном режиме. Усилитель рассчитан на этот диапазон. Но он не умеет отменять закон Ома. Если кабель тонкий, длинный, с плохими соединениями, на пиках тока появляется просадка. Просадка снижает доступную мощность, ускоряет вход в клиппинг, увеличивает нагрев. Закономерно.
Сечение кабеля подбирается по мощности усилителя и длине трассы. В типичных установках активных сабвуферов применяются кабели от 8 AWG до 4 AWG. Для компактного подседельного сабвуфера малой мощности часто хватает 8 AWG. Для мощного корпусного активного решения с длинной трассой в багажник логичен 4 AWG. Запас по сечению не лечит плохую массу, но снижает падение напряжения.
| Участок | Как делать | Что будет при ошибке |
|---|---|---|
| Плюс от АКБ | Отдельный кабель нужного сечения | Просадка, нагрев, нестабильная работа |
| Предохранитель | В пределах 30–40 см от клеммы АКБ | Незащищенный кабель при КЗ может стать причиной пожара |
| Минус | Коротко на кузов с чистым металлом или отдельной линией | Фон, падение напряжения, ложные защиты |
| REM | Только управляющий сигнал малым током | Перегруз выхода магнитолы при попытке питать нагрузку |
| RCA/High Level | Отдельная аккуратная трасса | Наводки, щелчки, нестабильный сигнал |
Предохранитель ставится максимально близко к аккумулятору. Практический ориентир — не далее 30–40 см от клеммы. Его задача — защищать кабель, а не сабвуфер. Если кабель перетрется под капотом или в проходе через моторный щит, короткое замыкание должно отключиться до того, как изоляция расплавится. Предохранитель в багажнике эту задачу не решает: весь передний участок останется без защиты.
Номинал предохранителя выбирается по кабелю и потреблению системы. Нельзя ставить «побольше, чтобы не выбивало». Если предохранитель регулярно перегорает, причина в перегрузке, коротком замыкании, плохом контакте или неверном номинале относительно реальной схемы. Увеличение номинала без диагностики превращает защиту в декоративный элемент.
Отдельно — проход через моторный щит. Кабель должен идти через штатную резиновую втулку или отдельный герметичный ввод. Кромка металла и вибрация делают свое дело медленно, но надежно. Через несколько месяцев изоляция может быть повреждена. При плюсовом кабеле от АКБ это не мелочь.
Настройка после подключения: gain не является ручкой громкости
После электрического монтажа начинается настройка. И здесь активные сабвуферы часто губят быстрее, чем при прокладке кабелей. Регулятор Gain на корпусе — это чувствительность входа. Не «бас побольше». Если выкрутить его до упора при высоком уровне сигнала с магнитолы, входной каскад и усилитель раньше входят в ограничение. На слух это может восприниматься как «саб стал жестче». По факту растет клиппинг, нагрев катушки и паразитные призвуки корпуса.
Базовый порядок настройки сухой:
1. На магнитоле отключаются искусственные усилители баса, loudness и экстремальные эквалайзерные подъемы.
2. Громкость головного устройства поднимается до уровня, где основные динамики еще не искажают заметно.
3. Фильтр НЧ на сабвуфере выставляется примерно в зоне стыка с дверными мидбасами, обычно без попытки заставить саб играть середину.
4. Gain поднимается до согласования уровня с фронтом, без доминирования сабвуфера.
5. Фаза 0/180 или плавная регулировка подбирается по максимуму ровного суммирования в зоне стыка, а не по максимальному гулу в багажнике.
6. После настройки проверяются треки с разной частотой баса или тестовые сигналы 40–80 Гц.
Для активного сабвуфера в багажнике типичная ошибка — слишком высокий срез. При LPF в зоне 120–150 Гц сабвуфер начинает локализоваться сзади. Появляется не басовое звено, а отдельный источник низкой середины в багажнике. Если двери не подготовлены и мидбасы рано сдаются, сабвуфером пытаются закрыть провал. Это плохая компенсация. Он должен работать внизу, а не заменять фронтальную акустику.
При подключении к штатной магнитоле с внутренней коррекцией настройка сложнее. Например, заводская система может уменьшать бас при росте громкости, чтобы защитить штатные динамики. Тогда на малой громкости сабвуфер кажется нормальным, а на высокой — пропадает относительно фронта. Или наоборот: на выбранном заднем канале низ подрезан, и саб реагирует только на узкий участок диапазона. В таких случаях регуляторами на активном сабвуфере проблему полностью не решить. Требуется другой источник сигнала, процессорный интерфейс или подключение к каналам, где НЧ не урезаны.
Почему нельзя питаться от штатной проводки
Запрет на питание активного сабвуфера от прикуривателя или жгута магнитолы — не перестраховка. Штатная проводка рассчитана на свои нагрузки. У нее свое сечение, свои предохранители, свои разъемы, своя логика включения. Добавление усилителя меняет токовую картину.
Прикуриватель может выдерживать заметную нагрузку, но это не делает его силовой шиной для сабвуфера. Контакты там рассчитаны на другой режим. Переходное сопротивление, нагрев, просадка, шум по питанию — типовой результат. Питание от плюса магнитолы еще хуже. Головное устройство получает помехи от усилителя, возможны перезагрузки, щелчки, падение напряжения при басовых ударах. Встроенный усилитель активного сабвуфера начинает работать в условиях, которые сам же ухудшает.
Также нельзя использовать случайный толстый провод в багажнике без понимания его назначения. В современных машинах там может быть питание блока управления, электропривода, усилителя, розетки, пневмосистемы. Вмешательство без схемы дает непредсказуемый результат. Ошибка может проявиться не сразу, а после сна автомобиля, при запуске двигателя или при диагностике.
Корректная силовая схема скучна, но эффективна: АКБ, предохранитель у клеммы, кабель нужного сечения, надежный ввод в салон, аккуратная трасса, проверенная масса, раздельная прокладка сигнала и питания. Именно она обеспечивает повторяемый результат.
Что выбрать: штатная магнитола или замена головного устройства
Если цель — просто добавить нижний диапазон к заводской системе, активный сабвуфер через High Level Input допустим. Особенно если автомобиль не позволяет безболезненно заменить головное устройство: климат, камеры, CAN-интеграция, штатные меню, парковочные функции. В таких системах грамотное подключение к акустическим линиям часто рациональнее, чем установка сомнительной переходной рамки и китайского блока с неизвестным уровнем шумов.
Если же строится система с нормальной настройкой, отдельным уровнем сабвуфера и предсказуемым сигналом, новая магнитола с RCA-выходами или процессорный интерфейс дают больше контроля. Не из-за «аудиофилии». Из-за измеряемых параметров: уровня сигнала, полосы, искажений, возможности фильтрации и задержек.
Сравнение получается жестким:
| Сценарий | Рациональная схема | Комментарий |
|---|---|---|
| Новая магнитола с Sub Out | RCA + REM + отдельное питание | Наиболее чистый и управляемый вариант |
| Новая магнитола без Sub Out, но с Rear RCA | RCA от Rear + фильтр на сабвуфере | Рабоче, но меньше управления |
| Штатная магнитола без RCA | High Level Input | Нужна проверка наличия НЧ на выбранных каналах |
| Штатная система с внешним усилителем | Подключение по схеме конкретного авто или интерфейс | Нельзя угадывать провода по цвету |
| Активный сабвуфер без High Level | Преобразователь уровня | Качество зависит от преобразователя и настройки |
| Требуется точная интеграция с фронтом | Процессор или ГУ с полноценными настройками | Лучший контроль стыка и фазы |
Бинарный вывод простой. Активный сабвуфер годен для быстрой интеграции в автомобильную систему, если питание выполнено отдельной силовой линией, сигнал снят из корректной точки, а включение организовано штатно — через REM или рабочий Auto Turn-On. RCA от новой магнитолы — предпочтительный вариант. High Level от штатной магнитолы — допустимый вариант, но только после проверки сигнала и без самодеятельности с мостовыми выходами.
Подключение к прикуривателю, питание от жгута магнитолы, объединение минусов динамических каналов, предохранитель в багажнике вместо участка у АКБ — не годно. Это не упрощение монтажа. Это отказ от инженерной схемы.
