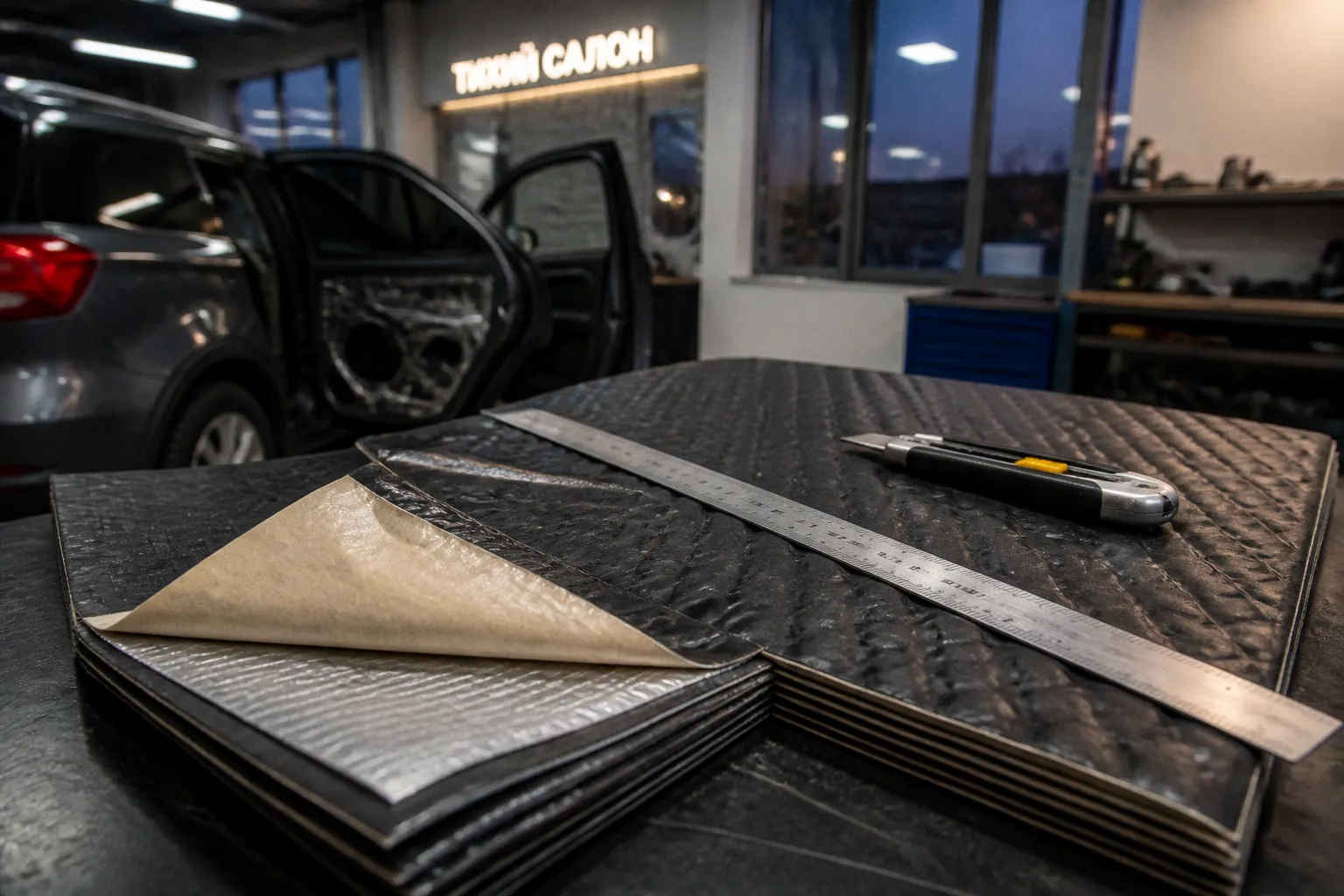

Расчет листов шумоизоляции: как определить расход на машину

На этот вопрос нельзя ответить одной цифрой вроде «берите двадцать листов»: расход зависит от площади деталей, формата материала, характера кузова и того, насколько аккуратно вы работаете с раскроем.

Один и тот же автомобиль можно оклеить с заметно разным количеством отходов. На ровном полу крупные карты ложатся почти без потерь, а двери, арки и крышка багажника заставляют резать материал сложнее. Если добавить технологический нахлёст, обход усилителей и запас на неудачный первый крой, разница между теоретическим и реальным расходом становится хорошо слышна — сначала по толщине кошелька, а затем по отсутствующему куску материала в самый неподходящий момент.

От площади кузова к реальному расходу

Начинать расчёт стоит не с количества листов, а с площади покрытия. Это простая перемена оптики, но именно она избавляет от большинства ошибок. Лист шумоизоляции автомобиля — лишь форма поставки материала; саму задачу определяет не число упаковок, а количество квадратных метров, которые предстоит закрыть.

Базовая формула выглядит так:

Количество материала = площадь покрытия × коэффициент запаса ÷ площадь одного листа.

В эту формулу нужно подставить не «площадь машины целиком», а площадь конкретных деталей и зон:

• пол салона;
• тоннель и передняя часть пола;
• двери;
• крыша;
• крышка багажника;
• боковины багажника;
• колесные арки;
• моторный щит со стороны салона;
• иногда — внутренняя поверхность капота или отдельные элементы кузова.

На слух это может показаться очевидным, но кузов автомобиля редко совпадает с аккуратным прямоугольником. Площадь пола, рассчитанная по длине и ширине салона, почти всегда окажется больше полезной площади, которую реально можно закрыть цельными кусками. С другой стороны, сложные изгибы требуют не только материала, но и свободы для подрезки.

Поэтому расчёт листов шумоизоляции автомобиля лучше вести в два этапа. Сначала определить приблизительную площадь зон, затем перевести её в конкретный формат листа и добавить поправку на раскрой.

Теоретический квадратный метр и реально наклеенный квадратный метр — это не одно и то же. Между ними живут изгибы, усилители, отверстия и несколько неизбежных обрезков.

Как измерять салон без демонтажа всего автомобиля

Если машина уже разобрана, задача становится проще: можно измерять металлические панели непосредственно по длине и ширине, разбивая сложные детали на условные прямоугольники и треугольники. Если салон ещё собран, пригодится старый, но вполне рабочий способ — измерение по зонам с небольшим округлением вверх.

Для пола измеряют длину от моторного щита до задней части дивана, затем ширину в передней, средней и задней частях. У большинства автомобилей эти значения различаются: передние кресла стоят на более широком участке, тоннель сужает полезную поверхность, а под задним диваном появляются ниши и перепады высоты.

Дверь удобнее считать не по наружным габаритам, а по фактической площади металла, доступной после снятия карты. Здесь нужно разделять:

1. внутреннюю часть двери, где материал закрывает внешнюю панель через технологические отверстия;

2. саму дверную карту, если на неё планируется отдельная обработка;

3. каркасную часть вокруг динамика и штатных отверстий.

Оклеивать дверь сплошным листом «по контуру» редко удаётся без больших отходов. Внутри есть тяги, стеклоподъёмник, усилители, дренажные отверстия и зоны, которые нельзя перекрывать. Поэтому для дверей коэффициент раскроя обычно заметно выше, чем для пола.

Для крыши измеряется панель между рамками, но в расчёт сразу стоит заложить отверстия под плафон, проводку и штатные элементы. Если материал планируется укладывать между рёбрами жёсткости, не нужно автоматически считать всю площадь крыши: часть поверхности будет недоступна или не потребует сплошного покрытия.

Размер листа шумоизоляции автомобиля меняет весь раскрой

Одинаковая площадь материала может быть упакована в разные по формату листы. Это влияет не только на удобство работы, но и на фактический расход. Большой лист выгоден на полу или крыше, где можно использовать крупные карты. На двери он часто превращается в источник лишних обрезков, особенно если внутри мало свободного пространства.

Часто встречаются форматы около 500×700 мм, 375×500 мм и близкие к ним размеры, но перед покупкой нужно смотреть именно на карточку конкретного материала: у разных производителей и серий формат отличается. Лист 500×700 мм имеет площадь 0,35 м², а лист 375×500 мм — 0,1875 м². При одинаковой общей площади второй формат потребует больше отдельных элементов и обычно даст больше швов.

Это не означает, что крупные листы всегда лучше. Материал с высокой поверхностной плотностью трудно аккуратно уложить на изогнутую панель одним большим куском. Он может заламываться, отходить в районе усилителя или потребовать настолько сложной подгонки, что преимущества по площади исчезнут.

В автомобильной шумоизоляции листы не стоит раскраивать «на глаз» прямо над открытой упаковкой. Сначала лучше приложить бумажный шаблон или использовать кусок упаковочного картона. Такой подход кажется медленным, пока не приходится отдирать неправильно уложенный виброматериал с тонкого металла. Клейкая сторона держится серьёзно, и ошибка в раскрое быстро превращается в испорченный фрагмент.

Как перевести площадь в количество листов

Допустим, суммарная площадь предполагаемого покрытия составила 6 м². Если выбран лист 500×700 мм, его номинальная площадь равна 0,35 м². Теоретический расход составит примерно 17,2 листа. Округлить нужно не до 17, а вверх — до 18, после чего добавить запас на раскрой и особенности кузова.

При том же объёме покрытия материал в формате 375×500 мм даст уже около 32 листов по номинальной площади. Это не проблема само по себе, если формат продаётся упаковками и подходит для конкретных деталей, но оценивать бюджет нужно не по одному листу, а по реальному количеству упаковок.

Есть и другой нюанс: продавцы иногда указывают площадь упаковки, а не отдельного листа. Если в описании написано, что комплект содержит, например, 2 м², это ещё не говорит, сколько физических карт окажется внутри. Для пола важнее суммарная площадь, для дверей и арок — размер отдельных элементов и возможность выполнить чистый раскрой.

Коэффициент перекрытия и сложная геометрия

Виброизоляция не обязана укладываться с большим нахлёстом по всей площади. Но стремление соединить листы «стык в стык» до последнего миллиметра тоже редко оправдано. На реальной панели есть кривизна металла, усилители, отверстия и участки, где небольшой запас по краю помогает сохранить целостность покрытия.

Коэффициент перекрытия — это поправка, которая учитывает не только нахлёсты, но и потери при раскрое. Для ровных зон можно ориентироваться на небольшой запас, а для сложных элементов закладывать больше. Точный процент зависит от материала и конструкции кузова, поэтому разумнее считать не одну универсальную цифру, а разделять автомобиль на несколько типов поверхностей.

Практически это выглядит так:

• на ровных участках пола запас может быть небольшим, если есть точные размеры и крупный формат;
• на крыше расход возрастает из-за рёбер, отверстий и необходимости не перекрывать штатные элементы;
• двери требуют дополнительного материала на подгонку вокруг усилителей и механизмов;
• арки и боковины багажника почти всегда дают больше отходов из-за радиусов и коротких фрагментов;
• при работе первого раза запас лучше делать заметнее: часть материала уйдёт не на кузов, а на обучение собственным рукам.

Нахлёст должен быть технологически оправданным, а не декоративным. Слишком большие перекрытия добавляют массу и могут создать ступеньку, которая помешает последующему слою шумопоглотителя или штатной обшивке. Особенно это заметно в дверях: лишняя толщина вокруг карты способна ухудшить её посадку, вызвать скрип или изменить положение тяги.

С другой стороны, чрезмерная экономия на стыках не делает работу профессиональнее. Если между соседними кусками остаются заметные открытые полосы металла, общий слой получается неоднородным. Вибрации будут распределяться по панели не так, как задумано, а аккуратность инсталляции пострадает даже там, где итоговый эффект окажется приемлемым.

Когда лучше считать не площадь, а карты

Для крупных ровных зон площадь работает хорошо. Для дверей, арок и крышки багажника надёжнее перейти к раскрою по картам. Сначала создаётся примерная выкройка из бумаги или тонкого картона, затем определяется, сколько листов потребуется для её составных частей.

Такой метод особенно полезен, если:

• панель имеет несколько усилителей;
• материал нельзя заводить на соседнюю плоскость;
• рядом находятся проводка, механизмы или дренаж;
• нужно сохранить доступ к штатным креплениям;
• на одну деталь приходится несколько независимых участков.

Условная площадь двери может быть небольшой, но потребовать два или три фрагмента материала из-за формы. И наоборот, крупная внутренняя панель багажника иногда закрывается почти одним листом, если заранее правильно повернуть заготовку.

Расчёт по зонам: двери, пол, крыша и арки

Универсальной цифры «сколько листов виброизоляции нужно на машину» не существует ещё и потому, что под полной обработкой разные владельцы понимают разные работы. Один закрывает только наружные панели дверей и пол, другой добавляет крышу, арки, багажник и моторный щит. Кроме того, виброизоляция, шумопоглотитель и теплоизоляционный материал считаются отдельно: один и тот же лист нельзя одновременно записать в несколько слоёв.

Двери

Двери часто становятся первым этапом, потому что именно здесь особенно заметны призвуки металла, дребезг обшивки и недостаточная собранность мидбаса. Но они же требуют аккуратного расчёта.

Для одной двери обычно считают отдельно наружную панель и внутреннюю технологическую часть. Между ними нельзя бездумно закрывать всё подряд: стекло должно свободно опускаться, тяги — двигаться, а вода, попавшая внутрь двери, уходить через дренаж.

На мой слух, в двери особенно важна не максимальная площадь покрытия, а цельность работы. Хорошо прикатанный материал на доступных участках, обработанные зоны вокруг динамика и устранённые источники дребезга дают больше, чем беспорядочная россыпь тяжёлых квадратов.

Если материал имеет крупный формат, его лучше заранее разметить и нарезать на детали, которые можно завести внутрь двери без перегибов. Оставшийся после раскроя фрагмент нередко пригодится для усиления зоны крепления динамика или небольших участков, где появляется паразитный звук.

Пол салона

Пол — самая понятная для расчёта зона, но и здесь есть ловушки. Нельзя просто перемножить длину салона на его максимальную ширину: тоннель, ниши, крепления сидений и перепады высоты изменяют фактическую площадь.

Удобно разделить пол на несколько карт:

1. передняя левая и правая части;

2. центральная зона вокруг тоннеля;

3. задняя часть под ногами пассажиров;

4. участок под задним диваном;

5. багажный пол, если он входит в задачу.

На ровных фрагментах лучше использовать максимально крупные листы. Это уменьшает число стыков и помогает получить более равномерную механическую нагрузку на металл. В передней части салона, где много рельефа и креплений, выгоднее работать несколькими картами, сохраняя доступ к штатным отверстиям.

При расчёте пола не забывают о вертикальных переходах. Если материал заводится на моторный щит, пороги или боковые стенки, эту площадь нужно прибавить отдельно. Иначе листы, рассчитанные впритык по горизонтальной поверхности, закончатся ещё до того, как начнётся самая ответственная часть работы.

Крыша

Крыша кажется большой и простой, но тонкий металл с рёбрами жёсткости плохо прощает грубый раскрой. Материал должен плотно прилегать к поверхности, а не висеть мостиками между точками контакта. Если между листом и металлом остаются воздушные карманы, площадь на упаковке ещё будет присутствовать, а пользы от неё — уже нет.

В расчёте крыши следует выделить зоны между усилителями. Иногда разумнее закрыть не всю панель единым полотном, а аккуратно обработать доступные поля, оставив штатные элементы и технологические места свободными. Слишком тяжёлый пирог на крыше также способен повлиять на обшивку: она может начать провисать или плотнее прижиматься к новым слоям.

Здесь особенно важен баланс между массой, жёсткостью и последующей сборкой. Шумоизоляция — не соревнование по количеству наклеенного материала, и у каждой панели есть предел, после которого дополнительные килограммы не превращаются в дополнительные послезвучия тишины.

Колёсные арки

Арки требуют большего запаса, чем подсказывает их площадь. Криволинейная поверхность почти всегда заставляет использовать несколько небольших карт, а часть материала приходится срезать по месту. К тому же рядом часто находятся заводские швы, крепления, подкрылки и участки с неодинаковой формой.

Если обработка ведётся из салона или багажника, предварительный бумажный шаблон особенно полезен. Он показывает, где карта будет заламываться, и позволяет заранее разделить её на фрагменты. Пытаться растянуть один большой лист на сложную арку — верный способ получить складки и неравномерный контакт.

На арках важна не только виброизоляция. После неё обычно появляется вопрос о шумопоглощающем слое, а он тоже занимает место. Поэтому размер листов и запас нужно оценивать с учётом того, как встанет обшивка, пол багажника и боковые панели.

Крышка багажника и боковины

Крышка багажника обычно имеет большие технологические окна и внутренние усилители. Крупный лист может закрыть значительную площадь, но только если его заранее вымерить и не пытаться продавить через острые переходы. В боковинах багажника геометрия часто сложнее, поэтому там удобнее средний формат и несколько отдельных карт.

Здесь расход зависит ещё и от цели. Если нужно убрать дребезг номерной зоны и сделать крышку более собранной, сплошная обработка может быть избыточной. Если задача — подготовить автомобиль под серьёзную акустическую систему, расчёт будет другим: потребуется уделить внимание не только большой панели, но и участкам, где возникают паразитные колебания от работы сабвуфера.

Пример расчёта без привязки к конкретной модели

Предположим, владелец планирует обработать пол, четыре двери, крышу и багажник. После замеров он получил приблизительные площади:

• пол и тоннель — около 3,5 м²;
• двери — около 2,5 м²;
• крыша — около 1,5 м²;
• багажник — около 1,5 м².

Итого получается примерно 9 м² теоретического покрытия. Если использовать лист 500×700 мм площадью 0,35 м², математический минимум составит около 26 листов.

Но это ещё не финальный расход. Пол может потребовать небольшой поправки, двери и арки — более заметной, крыша добавит подрезку вокруг рёбер, а багажник не обойдётся без отходов в местах усилителей. В результате разумная закупка будет выше теоретического минимума. Насколько именно — зависит от точности замеров, опыта и того, будет ли покрытие сплошным или частичным.

При этом не стоит автоматически умножать все 9 м² на один и тот же большой коэффициент. Зоны нужно считать отдельно. Если на полу отходы минимальны, а на дверях возникают сложные выкройки, общий результат будет точнее при раздельном расчёте:

• площадь пола умножается на небольшой запас;
• площадь дверей — на более заметный;
• площадь крыши — на поправку с учётом рёбер и вырезов;
• багажник и арки — с запасом на криволинейный раскрой.

Именно поэтому калькулятор «число листов на автомобиль» без указания модели, зоны обработки и формата материала даёт только ориентир. Он может быть полезен для первого заказа, но не заменит простого плана раскроя.

Запас на подрезку, брак и повторную работу

Запас — не признание собственной неаккуратности, а часть нормального расчёта. Материал режется не в лаборатории: где-то нож уйдёт по неверной линии, где-то лист придётся снять из-за пыли, а где-то выбранный кусок окажется слишком коротким после примерки.

Я бы разделял запас на три составляющие:

1. технологический — на нахлёсты, отверстия, усилители и криволинейные участки;

2. раскройный — на отходы от неправильной формы деталей;

3. рабочий — на случай ошибки, повреждения или изменения решения уже во время монтажа.

Для автомобиля с преимущественно ровными поверхностями запас может быть умеренным. Для полной обработки с дверями, арками, крышей и багажником его лучше закладывать щедрее. Особенно если работа выполняется впервые и нет возможности быстро докупить материал той же партии.

Не стоит экономить запас за счёт использования случайных обрезков там, где требуется цельная карта. Маленькие фрагменты хороши для локального усиления, обработки зоны вокруг динамика или устранения отдельного дребезга. Но если из них собирать большую панель как мозаику, увеличится число стыков, усложнится прикатка и станет труднее контролировать итоговую фактуру покрытия.

Как не перепутать запас с лишним весом

Лишний материал — это не только расходы, но и дополнительная масса. Виброизоляция обладает ощутимой поверхностной плотностью, поэтому несколько «лишних на всякий случай» упаковок могут заметно изменить вес автомобиля. Особенно если одновременно обрабатываются пол, двери, крыша, арки и багажник.

Перед покупкой полезно записать для каждой зоны:

• площадь покрытия;
• выбранный формат листа;
• количество цельных карт;
• предполагаемые обрезки;
• необходимый запас;
• место, где можно использовать остатки.

Такой список выглядит прозаично, но он помогает сохранить и деньги, и правильную акустическую задумку. Обрезки с пола можно применить на небольших ровных участках багажника, а остатки от дверей — на локальных зонах вокруг креплений. Нельзя только переносить эту логику на поверхности, где фрагменты окажутся слишком маленькими или будут мешать сборке.

Что считать перед заказом материала

Перед тем как оформлять покупку, полезно пройтись по расчёту не в поисках одной красивой цифры, а в поисках слабого места. Обычно им оказывается не сам пол, а переход между зонами: порог, арка, моторный щит, внутренняя часть двери или участок рядом с задним диваном.

Хороший рабочий расчёт содержит:

• список обрабатываемых зон, а не только слово «полная шумоизоляция»;
• фактический размер листа и площадь одной карты;
• раздельный расход по ровным и сложным поверхностям;
• запас на подрезку и ошибки;
• понимание, какие обрезки действительно пригодятся;
• учёт следующего слоя — шумопоглотителя, теплоизоляции или акустического материала;
• проверку веса и возможности вернуть на место штатную обшивку.

Не менее важно заранее решить, будет ли материал укладываться сплошным покрытием или локально. Для виброизоляции кузова эти стратегии дают разный расход. Сплошная укладка проще для расчёта, но не всегда рациональна с точки зрения массы. Локальная обработка требует больше понимания характера панели и источников шума, зато позволяет работать точнее.

На мой слух, правильная шумоизоляция всегда немного похожа на хорошую музыкальную систему: она не демонстрирует количество компонентов, а собирает цельную картину. Здесь нет смысла наклеивать материал туда, где он не работает, и одновременно оставлять без внимания участок, который продолжает резонировать. Фактура панели, жёсткость металла, посадка обшивки и аккуратность прикатки оказываются важнее впечатляющего числа израсходованных листов.

В итоге шумоизоляция автомобиля лист должна считаться от площади конкретных деталей, а не от абстрактного класса машины. Сначала определите зоны, затем измерьте их, переведите площадь в формат выбранного материала и только после этого добавьте поправку на раскрой. Для пола и крыши подойдут крупные карты, для дверей и арок — более управляемые по размеру фрагменты. Теоретический минимум оставьте в калькуляции, но в заказ закладывайте реальный рабочий запас.

Такой подход не обещает «идеально тихий» автомобиль — категоричные обещания здесь вообще звучат подозрительно. Зато он помогает получить аккуратную, собранную и предсказуемую инсталляцию, в которой материал работает на жёсткость кузова, чистоту баса и спокойное пространство вокруг музыки. А это уже тот результат, который на мой слух действительно стоит затраченных усилий.
