Красивый алюминиевый кирпич, громкий шильдик на морде, ноль защиты на деле. Вот и вся схема автомобильного усилителя в реальной жизни: снаружи хром, внутри война. И чтобы твой усь в следующий раз не ушёл в Вальхаллу после первого замера — давай разберём, что у него под крышкой и зачем каждый узел вообще нужен.

Усилитель в машине — это не «коробочка с динамиком». Это маленькая электростанция, которая за миллисекунды выжимает из аккумулятора киловатт и кормит им катушку динамика.

Преобразование питания: как 12 вольт превращаются в удар по диффузору

Начнём с того, чего больше всего жрёт любой усь — с питалова. Бортовое напряжение автомобиля 12 В — это смешно для звука. Чтобы нормально раскачать саб на полную, нужны двухполярные рельсы ±30, ±40, а в топовых моноблоках и все ±70-80 В. Откуда их взять, если аккум даёт двенашку? Из инвертора.

Импульсный блок питания усилителя работает по простому принципу: ШИМ-контроллер дрыгает ключами-MOSFET'ами на частоте 50–200 кГц, прогоняет ток через трансформатор (чаще всего тороидальный, реже — на Ш-образном феррите), на выходе выпрямляет диодами и сглаживает конденсаторной банкой. Получаем высоковольтные рельсы, которыми и кормим выходной каскад.

Почему частота такая высокая? Потому что чем выше частота переключения, тем меньше габариты транса при той же мощности. На 50 Гц трансформатор на киловатт весил бы как сам усь. А на 100 кГц — это уже аккуратная катуха в центре платы. Собственно, по ней и узнаёшь хороший усь: тороид, обмотанный жёлтой или чёрной лентой, в центре платы — значит, инвертор серьёзный.

Зачем вообще двухполярное питание? Потому что звук — это переменный сигнал. Диффузор ходит и вперёд, и назад. Чтобы катуха динамика могла тянуть мембрану в обе стороны относительно нулевой точки, нужно подать на выходной каскад как положительное, так и отрицательное напряжение. Без «минуса» не получишь нормального хода диффузора — будет только «в одну сторону» и обрезные искажения на любой приличной громкости.

Не жалей денег на питалово — это главное. Конденсаторная банка должна быть такой, чтобы при резком ударе баса напряжение на рельсах не просаживалось ниже определённого порога. Иначе получаешь «мягкий» панч, и усилoк клипует не из-за того, что сигнал большой, а из-за того, что питания банально не хватило. На соревнованиях это видно сразу: первый замер — нормально, второй — слабее, третий — еле тянет. Питалово просело и не восстановилось.

ШИМ-контроллер + ключи + транс + диоды + банк — это и есть сердце усилителя. Если сердце хреновое, никакой выходной каскад не спасёт.

Входные цепи и регулятор Gain: где сигнал встречает усь

Теперь про то место, куда приходит сигнал с ГУ. Это входной каскад, и тут важны две вещи: качество приёма и правильная настройка Gain.

Вход бывает двух типов:

Если у тебя заводская голова без линейных выходов — не парься, у большинства нормальных усей есть вход высокого уровня. Внутри он через делитель и схему согласования превращается в тот же низкоуровневый, что и с RCA. Только там ещё защита нужна от постоянки на проводах, потому что ГУ выдаёт смещение, которое высокоуровневый вход должен правильно отсечь, иначе на вход усилителя прилетит постоянное напряжение вместо переменного.

А теперь самое главное — регулятор Gain. И вот тут новички делают главную ошибку: крутят его как громкость. Это не громкость. Это согласование уровней.

Gain подстраивает чувствительность входа усилителя под выходное напряжение ГУ. Если у тебя магнитола выдаёт 2 В RMS, а усь рассчитан на 4 В чувствительности — ты половину мощности не получишь, даже если выкрутишь громкость на ГУ в пол. Если наоборот — ГУ выдаёт 4 В, а усь ждёт 2 В — ты клипуешь прямо на входе, и искажения идут дальше по всей цепочке, убивая динамики быстрее любого кривого короба.

Правильная настройка Gain делается мультиметром или осциллографом: выкручиваешь ГУ на ~80% максимума, на усь подаёшь тестовый сигнал 50-60 Гц, крутишь Gain до момента, когда на выходе появляется клип, и откручиваешь назад на 5-10%. Всё, теперь усь отдаёт максимум мощности без искажений. Если нет ни мультиметра, ни осциллографа — хотя бы не выкручивай Gain на максимум и не наваливай громкость ГУ на полную. Усь без настройки «по ушам» — это сгоревшие пищалки на втором треке.

Архитектура кроссовера: фильтрация частот под конкретный динамик

Кроссовер — это мозги распределения. Он решает, какие частоты пойдут на какой динамик. Базовая структура — три фильтра:

• HPF (High Pass Filter) — пропускает только верх и середину, режет низ. Ставится на мидбасы, середину, пищалки. Без него ты подаёшь сабовый диапазон на мидбас, и он у тебя просто разбивает диффузор от переходара — динамик пытается отыграть частоты, для которых физически не предназначен.
• LPF (Low Pass Filter) — пропускает только низ, режет верх. Ставится на саб. Без него саб лупит скрипками и вокалом, сцена разваливается в кашу, мидбас и саб начинают «драться» в одном диапазоне.
• Subsonic (инфранизкий) — режет всё ниже 20-30 Гц. Критичен для фазоинверторных и бандпасс-коробок, потому что ниже настройки порта динамик перестаёт «держать» ход диффузора и может улететь в Вальхаллу на инфразвуке, получив полный разнос.

Крутизна среза — отдельная тема. На дешёвых усях обычно фиксированные 12 дБ/окт. На серьёзных — переключаемая 12/24 дБ/окт. Чем круче срез, тем лучше защита динамика и чище разделение полос, но больше фазовый сдвиг на границе. Для повседнева чаще всего хватает 12 дБ. Для соревновательного саба — 24 дБ/окт, чтобы фаза не плыла при сведении с мидбасом в общую сцену.

Встречается ещё Bass Boost — кнопка или регулятор, который поднимает уровень в районе 40-50 Гц на +6-12 дБ. Это не эквалайзер, а узкополосный буст. Использовать аккуратно: легко словить клип именно на этом участке и убить катуху, потому что буст подъедает запас по питанию.

А если у тебя DSP-усь или процессор отдельно — забудь про встроенные фильтры. Там рулит параметрический эквалайзер и задержки, схема кроссовера уходит в цифровую плоскость и режет фазу гораздо точнее. Но это уже совсем другой разговор — мы о железе.

Выходной каскад класса D: почему усь не плавится как утюг

Когда я начинал, все усилки были на AB-классе. Грелись как печки, весили как гири, КПД — 50-60%. Сейчас в автозвуке почти всё на D-классе, и это неспроста.

Принцип простой. Аудиосигнал подаётся на компаратор, где сравнивается с пилообразным (треугольным) сигналом фиксированной частоты. На выходе компаратора — ШИМ, широтно-импульсно модулированный сигнал, у которого длительность импульсов пропорциональна мгновенной амплитуде звука. Этим ШИМ'ом открываются и закрываются MOSFET-ключи в полумостовой или мостовой схеме. На выходе ключей — те самые импульсы, но уже усиленные по напряжению и току. Дальше стоит LC-фильтр (дроссель + кондёр), который вырезает несущую частоту ШИМ и оставляет только «огибающую» — наш исходный звук, только усиленный по мощности.

Почему это рулит:

Греется меньше — значит, не нужен огромный радиатор. Значит, усь можно запихнуть в компактный корпус. Значит, проще ставить под сиденье или в багажник, не выдумывая схему крепления на полкилометра проводов. Это и сделало D-класс стандартом в автозвуке.

Но есть нюанс: у D-класса выходной LC-фильтр должен быть точно рассчитан под частоту ШИМ и импеданс нагрузки. Если фильтр кривой — получаешь «грязь» несущей на выходе, которая ловится на ВЧ-динамиках как лёгкий свист или призвук. В хороших усях частота ШИМ поднимается выше 250-300 кГц, чтобы фильтр был проще и компактнее, а паразитные составляющие ушли за пределы слышимого диапазона.

И ещё: D-класс — не значит «все усилители одинаковые». Внутри есть варианты — от простых однотактных полумостов до полномостовых схем с синхронным выпрямлением. Последние — это уже территория топовых моноблоков, где каждый ватт на счету и потери на ключах решают исход замера.

Элементная база и где обычно горит: реалии платы

Теперь самое вкусное — что именно стоит на плате и что чаще всего сгорает. Я за свою практику вскрыл десятки усилков — от китайских моноблоков с маркетплейсов до топовых американских и корейских. И вот что я тебе скажу: красивый радиатор и надпись «2000 W MAX» на шильдике — это ещё не показатель.

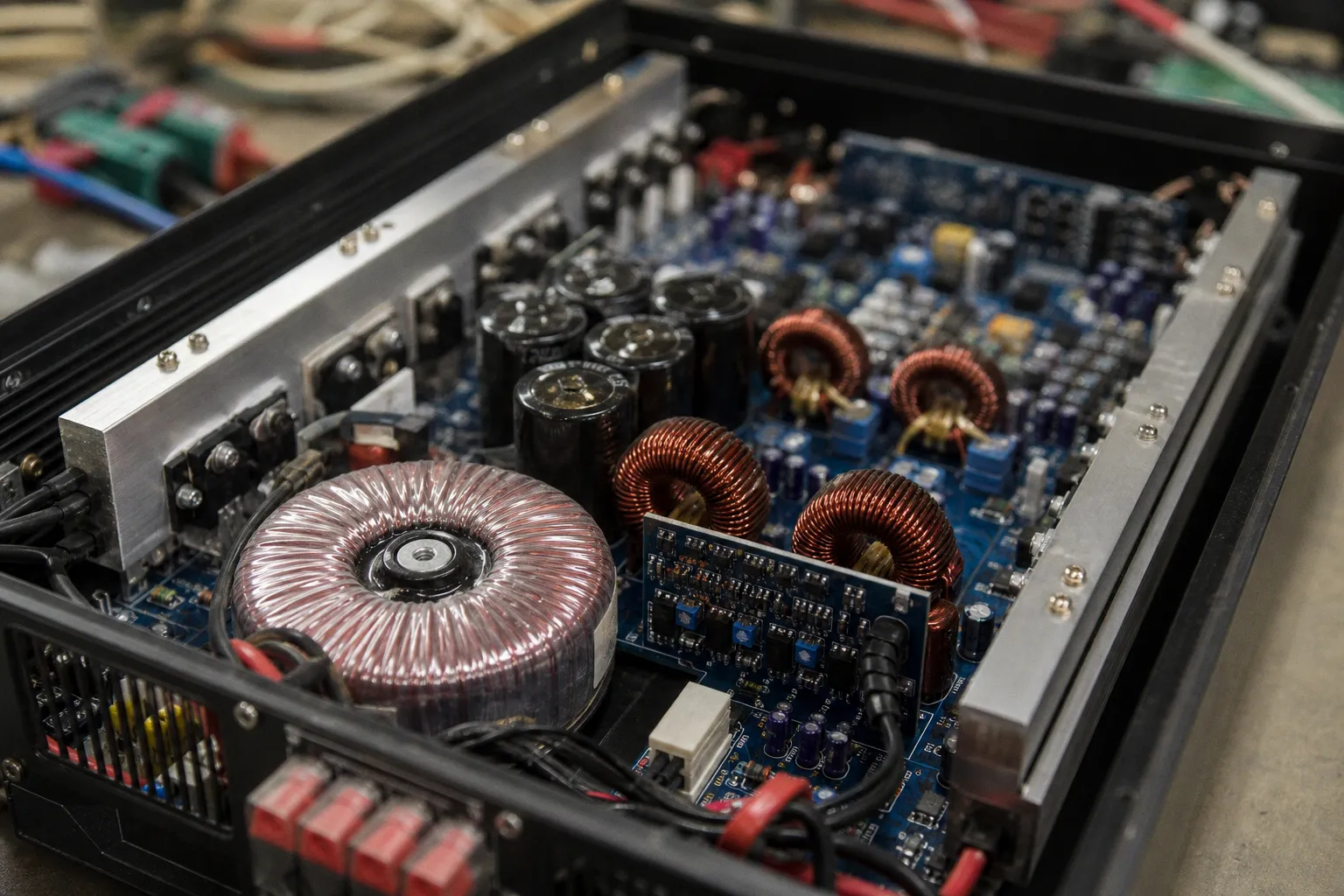

Главные элементы платы усилителя:

• Конденсаторная банка — суммарная ёмкость по питанию. Для моноблока на 1 кВт нормально видеть 4-6 штук по 6800 мкФ на 80-100 В. Чем больше банк, тем стабильнее напряжение на пиках баса.
• MOSFET-ключи — стоят и в инверторе питания, и в выходном каскаде. Их количество и качество определяют, сколько усь протянет на пределе. Хорошие бренды — Infineon, STMicro, ON Semi. Дешёвые безымянные клоны — лотерея.
• Тороидальный трансформатор (или импульсный на феррите) — сердце БП. Если он мелкий и лёгкий — усь не выдаст заявленную мощность, даже если на коробке написано золото.
• Драйверы MOSFET — микросхемы, которые управляют ключами. Если драйверы дохлые, ключи горят первыми.
• Защитные цепи — термозащита, защита от КЗ, защита по постоянному току на выходе (DC-offset), защита от перенапряжения и просадки питания. Если их нет — усь пойдёт в землю вместе с подключёнными динамиками.

Чаще всего горит следующее:

1. MOSFET-ключи в инверторе питания — из-за просадок напряжения, КЗ на выходе, длительного перегруза.

2. Выходные MOSFET'ы — из-за клипа, работы на 1-омную нагрузку без запаса по питанию.

3. Драйверы — из-за пробоя ключей, скачков напряжения при отключении питания.

4. Конденсаторы фильтра — вздуваются и текут, если внутри стоит дешёвая банка с заниженным ресурсом.

Если открываешь крышку усилка и видишь тонкую плату, однослойную фольгу, мелкие кондёры и кучу «соплей» в разводке — не жди от него 2 кВт. Физику не обманешь: либо транс тяжёлый, либо мощности не будет. То же касается платы автомобильного усилителя, указанной в рекламном буклете, и реального наполнения: они могут расходиться радикально.

Тяжёлый транс + большая банка + много ключей на теплоотводе = честный усь. Всё остальное — маркетинг на шильдике.

Ещё момент — производители часто указывают «пиковую» мощность, а реальная (RMS) в два-три раза ниже. Поэтому, если берёшь усь — смотри RMS, смотри на плату (если есть обзоры с вскрытием), смотри на массу. Киловаттный моноблок весом 1.5 кг — это фантастика, а не усилитель.

Вот тебе и вся база. Никакой магии — преобразователь, вход, кроссовер, выход, защита. Каждый узел важен, и каждый можно убить, если наваливать без настройки и без понимания, что внутри.

Если после этого разбора ты всё равно смотришь на усь как на чёрный ящик — открой крышку своего, посмотри, что внутри. Это не страшно, там 12 В на входе, не убьёт. Зато сразу поймёшь, за что платишь и где у усилка «слабое звено». А если совсем лень копаться — хотя бы настрой Gain правильно. Это бесплатно и спасёт больше динамиков, чем любой апгрейд железа.

Ну а я пошёл паять новый короб под повседнев. Сезон через месяц, надо успеть.
