Шумоизоляция автомобиля под акустику: выбор и укладка

Как убрать дребезг двери, уплотнить посадку мидбаса и сохранить работу стекла, замка и влагозащиты.

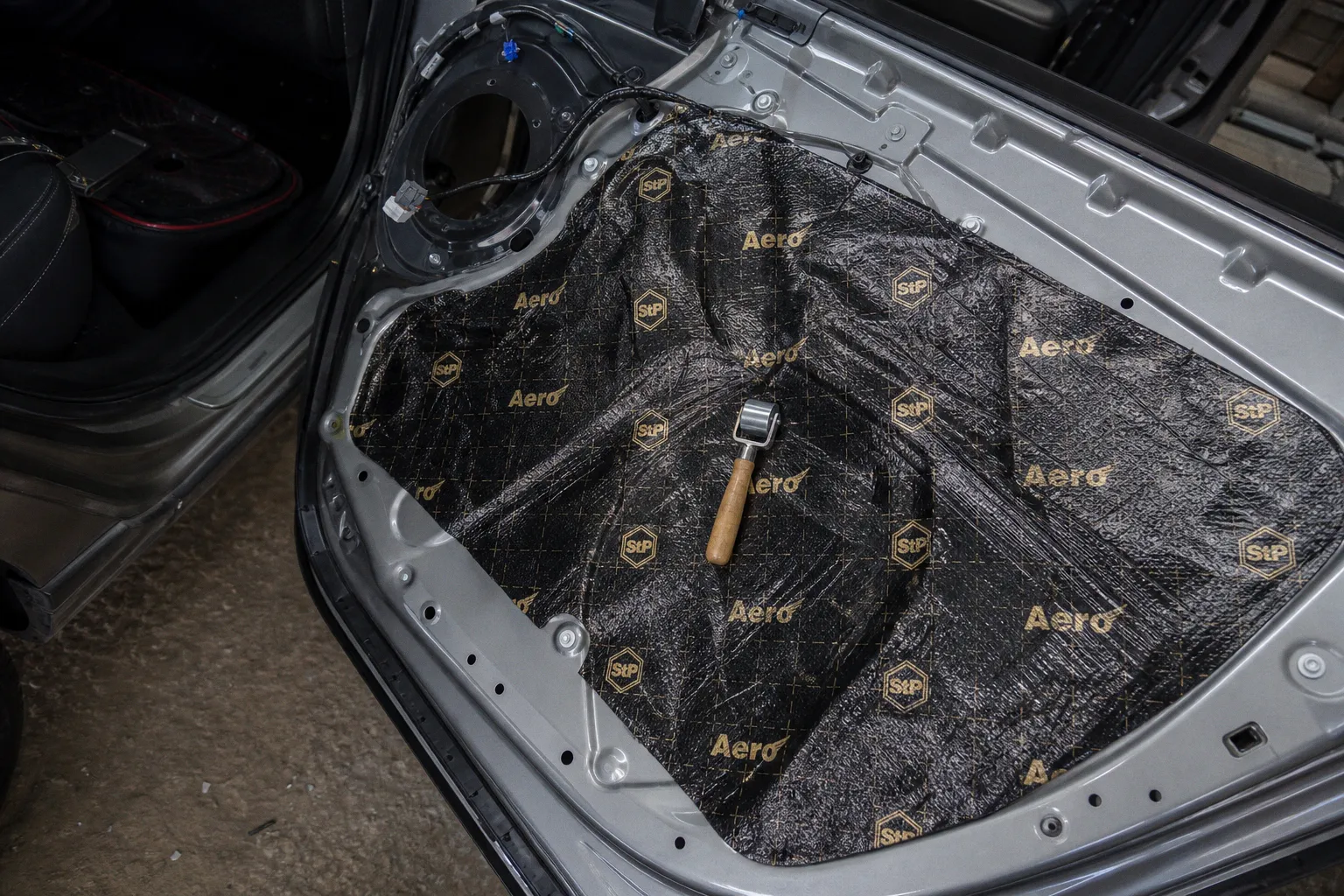

Шумоизоляция автомобиля под акустику: выбор и укладка

Для шумоизоляции автомобиля под акустику я выбираю вибродемпфер для металла двери, влагостойкое уплотнение посадки динамика и материалы для обшивки с учётом свободного места. Начинаю с передних дверей: жёсткое крепление мидбаса, разделение его переднего и заднего излучения и устранение дребезга полезнее сплошной оклейки кузова наугад. Толщина листа и высокий КМП сами по себе результата не определяют: нужны подходящая зона применения, плотное приклеивание и сохранённая работа двери.

На узком экране прокрутите таблицу вбок →

Что слышноПриоритетЧто делать
Дребезг на басовых нотах даже на стоянкеДвериНайти люфт креплений, контакт проводки и обшивки; демпфировать подвижные панели.
Мидбас слабый, вокруг динамика есть щелиПосадка динамикаЗакрепить проставку, уплотнить стыки и доступные сервисные проёмы с сохранением обслуживания.
Музыку заглушает гул шин в движенииПол и аркиПодбирать комплекс против дорожного шума; одной обработки дверей для этой задачи недостаточно.
При работе сабвуфера звенит задняя часть кузоваБагажникЛокализовать номер, замок, обшивку или металл крышки и обработать найденный источник.

Как выбрать материалы и сравнить КМП

Вибродемпфер с фольгой уменьшает изгибные колебания панели: часть энергии рассеивается в вязкоупругом слое. Пористый поглотитель рассеивает энергию воздушного звука в своей структуре, а тонкий антискрип разделяет трущиеся детали. Мягкая пена поверх болтающейся проставки оставит причину дребезга на месте. Я устраняю люфт крепежа и сломанные клипсы до оклейки.

Коэффициент механических потерь (КМП) сравнивают при одинаковых условиях испытаний. Нужны температура, частота, метод измерения и параметры испытательной панели: её материал, толщина и нанесённое покрытие. Значение при +20 °C не описывает работу на морозе или на нагретой солнцем двери. Рабочий температурный диапазон обозначает допустимые условия эксплуатации, а эффективность демпфирования внутри него меняется.

Универсальной границы КМП 0,35 для автозвука нет. Материал с показателем 0,20 или 0,25 нельзя объявить непригодным только по этому числу. Если у двух листов указаны разные условия измерений, ранжировать их по КМП некорректно. При выборе я сопоставляю назначение, температурные характеристики, удельную массу, условия монтажа и доступный зазор. Из двух подходящих вариантов беру тот, который решает задачу без лишней нагрузки и мешающих сборке слоёв.

Толщина, площадь покрытия и добавленная масса

Лист 2 мм — возможная отправная точка для наружного металла двери, если конкретный материал предназначен для этой зоны. Это пример толщины, а не универсальный норматив. У разных составов одинаковая толщина даёт разную массу и демпфирование. Для пола встречаются решения 3 и 4 мм, но переносить их на двери ради «запаса» я не советую: назначение панели и нагрузка на неё другие. Выбор толщины виброизоляции дверей имеет смысл начинать с геометрии двери и характеристик листа.

На наружной панели обрабатывают доступные широкие участки, способные колебаться, с учётом схемы производителя материала. Рёбра, механизмы и дренаж исключают из расчётной площади. Единого процента покрытия для любой двери нет: результат зависит от формы и жёсткости металла, расположения наклеек и свойств демпфера. Покрывать вторым слоем уже обработанную поверхность без выявленного резонанса — лишний расход массы.

Массу считаю до покупки: площадь уложенного материала × его масса на квадратный метр. Например, если выбранный лист весит 3 кг/м², то 0,6 м² на наружной панели и 0,2 м² на монтажной части добавят 2,4 кг на одну дверь. Это условный расчёт; заглушки, поглотитель, проставка и новый динамик учитываются отдельно. Массу обрезков в нагрузку на дверь не включаю. Для закупки пригодится расчёт листов шумоизоляции по размерам выкроек.

Если дверь уже имеет люфт в петлях или задевает замок, её ремонтируют до добавления массы. Усилие закрывания после работы бывает связано и с перекошенной картой, зажатым уплотнителем или проводкой; по одному этому признаку нельзя диагностировать провисшие петли.

Влажная полость, сервисные проёмы и обшивка

Вода, проходящая вдоль стекла через наружный уплотнитель, попадает внутрь двери и уходит через штатный дренаж снизу. Поэтому наружная металлическая панель со стороны полости относится к влажной зоне. Салонная сторона штатной влагозащитной мембраны или герметичного монтажного щита — сухая зона, пока их уплотнение исправно.

  • Внутри влажной полости применяют материалы, прямо допущенные изготовителем к такой установке. Влагостойкими должны быть и основа, и клеевой слой. Закрытоячеистый материал удобен для влагостойких прокладок, но сам по себе не равнозначен эффективному звукопоглотителю.
  • На сухой стороне карты допустим предназначенный для автомобиля пористый поглотитель, в том числе пенополиуретановый. Его толщину выбирают по реальному зазору. Открытопористый бытовой поролон и войлок во влажную полость я не кладу: они способны удерживать воду.
  • На широких резонирующих участках пластика используют локальные накладки вибродемпфера, если это допускает материал карты. Точки контакта обшивки с металлом и соседними деталями разделяют антискрипом; места клипс, крепежа и выход звука из решётки оставляют свободными.

Сервисные отверстия и дренаж выполняют разные задачи. Крупные проёмы монтажной панели позволяют добраться до замка и стеклоподъёмника. Если конструкция автомобиля допускает, их закрывают жёсткими съёмными влагостойкими заглушками с уплотнением по периметру. Для широкого проёма такая опора надёжнее свободно натянутого листа демпфера. Крепёж заглушки располагают вне траектории стекла и проводов. Произвольные щели для «вентиляции» между кусками материала оставлять не требуется.

Дренажные щели, штатные водоотводящие каналы и предусмотренные конструкцией вентиляционные элементы сохраняют открытыми. Заводскую мембрану восстанавливают по её контуру либо используют предусмотренное для этой двери равноценное влагозащитное решение. Одна наклейка поверх отверстия не подтверждает, что вода пойдёт правильным путём. В дверях с датчиком давления системы боковых подушек изменение уплотнений и проёмов требует соблюдения ремонтной документации автомобиля.

Что подготовить для одной двери

Мне нужны пластиковые съёмники, подходящие биты, запас штатных клипс, ножницы, прикаточный ролик и фонарь. Для выкроек беру бумагу, для очистки — безворсовые салфетки и совместимый с покрытием очиститель. Сильный растворитель способен повредить краску и пластик. Перчатки защищают руки от кромок металла и разрезанной фольги.

Пример обработки одной передней двери

Я делаю одну дверь полностью и только после проверки перехожу ко второй: так меньше риск перепутать крепёж и повторить ошибку раскроя. Порядок снятия обшивки и момент затяжки креплений беру для конкретной модели автомобиля.

  1. Зафиксировать исходное состояние. До разборки прослушать знакомый фрагмент с басом при выключенном эквалайзере, отметить дребезг. Проверить стеклоподъёмник, замок, внутреннюю и наружную ручки, регулировку зеркала. Сфотографировать положение деталей.
  2. Обесточить автомобиль. Выключить зажигание, отключить АКБ и выдержать паузу по инструкции автомобиля перед работой возле SRS. Единого времени ожидания для всех машин нет. Разъёмы подушек и датчиков не прозванивают мультиметром; их снимают только по ремонтной процедуре. У электромобиля отключение обычной АКБ не разрешает работу с высоковольтными цепями.
  3. Выкрутить скрытый крепёж, освободить клипсы съёмником и поддержать карту, прежде чем отсоединять разъёмы и трос ручки. Сохранить мембрану и штатные уплотнения. Осмотреть ход стекла по конструкции механизма; отметить места проводки, крепежа, дренажа и датчиков. Усилитель двери и заводские энергопоглощающие элементы остаются на своих местах.
  4. Подготовить металл. Удалить грязь, высушить и обезжирить только участки приклеивания. Ржавчину и повреждённое покрытие восстановить до монтажа. Исправную заводскую виброизоляцию с хорошим сцеплением оставить; антикоррозионный состав в швах и у дренажа сохранить. К жирному восковому покрытию лист не приклеивают.
  5. Сделать выкройки доступных участков, рассчитать площадь и массу. Выбрать размер фрагментов так, чтобы каждый можно было прижать роликом по всей площади. Монтажную температуру поверхности, листа и воздуха выдержать по инструкции выбранного продукта. Прогрев нужен только там, где он предусмотрен; фен не заменяет просушку двери и прогрев холодного помещения.
  6. Приклеить и прикатать вибродемпфер. Укладывать фрагмент без натяжения, постепенно снимая защитную бумагу, прикатывать по рельефу от середины к краям. На штамповках лист должен прилегать к металлу, а не висеть мостиком. Контроль — отсутствие непроклеенных краёв, пузырей и подвижных участков. Исчезновение тиснения служит критерием лишь у тех материалов, чья инструкция этого требует; давлением до разрыва фольги добиваться его нельзя. Воздушная полость ухудшает контакт, но сама по себе не доказывает неизбежную коррозию.
  7. Установить допустимый для влажной зоны второй материал, если он предусмотрен выбранной схемой. Сохранить путь воды вниз. Закрепить влагостойкую проставку и динамик с уплотнением стыков «металл — проставка — корзина». Уплотняющее кольцо к решётке не должно касаться подвеса диффузора. Провода закрепить вне хода стекла и тяг.
  8. Закрыть допустимые сервисные проёмы съёмными решениями и восстановить влагозащиту. Примерить карту с мягким слоем без затягивания винтами: все клипсы должны совпадать со своими гнёздами. Если карту приходится притягивать крепежом, убрать материал в месте упора. Закрепить разъёмы и трос, заменить повреждённые клипсы.
  9. Провести проверку до окончательной сборки. Подключать питание для испытания можно после восстановления всех электрических соединений, включая SRS, по процедуре автомобиля. Убрать руки и инструмент из полости, выполнить полный ход стекла вверх и вниз: оно не должно задевать лист, динамик или проводку. Проверить замок и ручки, сохраняя возможность открыть дверь. При необходимости повторной разборки снова обесточить автомобиль.
  10. Собрать карту без перекоса. Если питание отключали повторно, восстановить его; выполнить требуемую автомобилем инициализацию стеклоподъёмника. Повторить проверку органов двери. При мягком проливе воды снаружи по стеклу вода должна выходить через дренаж, а салонная сторона и порог оставаться сухими; струю высокого давления для такой проверки не используют.

Владелец Saab 9-5 описал конкретную проблему: после оклейки карты клипсы перестали фиксироваться, и часть мягкого слоя пришлось снять. Поэтому комплект «на двери» я рассматриваю как набор материалов: посадку каждой карты всё равно определяют её рёбра и зазоры.

Если одновременно устанавливается усилитель: кабель и предохранитель

Шумоизоляция не требует замены силовой проводки. Но при установке усилителя трассу удобно продумать во время разборки салона. Сечение выбирают по потребляемому току, длине электрического пути, падению напряжения и допустимому нагреву. Мощность на коробке без сопротивления нагрузки и режима измерения для этого не подходит.

Для примера расчёта примем выходную мощность усилителя 600 Вт RMS при выбранной нагрузке, питание 12 В и КПД 80 %. Расчётный входной ток — I = P / (U × η) = 62,5 А. КПД здесь условие примера, а для своего усилителя я использую ток из документации или измерение под нагрузкой. На музыке среднее потребление отличается от расчётного непрерывного режима.

Пусть медный плюсовой провод имеет длину 5 м, отдельный медный обратный — 1 м, а выбранный предел потери на этих проводах составляет 0,3 В. При удельном сопротивлении меди 0,0175 Ом·мм²/м при +20 °C расчёт S = ρ × L × I / ΔU даёт минимум 21,9 мм². Сечение 25 мм² даёт примерно 0,26 В потери, 16 мм² — 0,41 В. Здесь L — суммарная длина плюсового и обратного проводов, 6 м. Это расчёт только проводников: нагрев и сопротивление соединений увеличат потери. В схеме с возвратом через кузов его сопротивление и точки массы учитывают отдельно, измеряя падение под нагрузкой.

Полученные 25 мм² ещё нужно согласовать с таблицей допустимого тока конкретного кабеля, температурой и способом прокладки. Для CCA этот расчёт с сопротивлением меди неприменим. При общей магистрали к нескольким усилителям учитывают суммарный ток; подробности выбора силового кабеля для автозвука относятся и к плюсовому, и к обратному пути.

Предохранитель у АКБ защищает провод при коротком замыкании. Его номинал не должен превышать разрешённый для самого слабого участка защищаемой цепи, включая соединения и держатель. Например, 80 А допустимы лишь при условии, что выбранный кабель и арматура допускают такую защиту, а инструкция усилителя согласуется с ней. Увеличивать номинал ради устранения перегорания без поиска причины нельзя. При переходе на меньшее сечение нужна защита ответвления; тип ANL или Mini-ANL выбирают после определения тока и совместимого держателя.

Держатель закрепляют как можно ближе к плюсовой клемме АКБ: я планирую не более 30 см по длине провода, если инструкция оборудования не требует меньшего расстояния. Незащищённый участок делают минимальным. Кабель проводят через металл в закреплённой защитной втулке, защищают от перетирания, тепла и защемления сиденьями. Предохранитель вставляют после завершения монтажа и проверки соединений при отключённом питании.

Как оценить звук после сборки

Я возвращаю те же настройки громкости, эквалайзера и фильтров, с которыми слушал систему до разборки. На стоянке включаю прежний музыкальный фрагмент: оцениваю дребезг, треск и отдельные гудящие ноты. Если лёгкое прижатие обшивки убирает призвук, ищу контакт пластика или неплотное крепление. Хрип самого динамика требует проверки его установки, нагрузки и настроек усилителя; добавление листа на дверь это не исправит.

Дорожный шум сравнивают на одном участке, с одинаковой скоростью, шинами и закрытыми окнами. По толщине слоя нельзя обещать снижение на определённое число децибел: в движении слышны также шины, подвеска, двигатель и аэродинамика. После первого дождя я осматриваю нижнюю кромку карты и порог. Мокрый след со стороны салона — повод восстановить влагозащиту до дальнейшего использования двери.

Частые вопросы

После сборки в двери плещется вода. Можно прочистить дренаж, не снимая карту?
Доступные снаружи дренажные щели освобождают мягким пластиковым инструментом без повреждения покрытия. Если вода остаётся или отверстие закрыто материалом изнутри, карту снимают и восстанавливают весь путь стока. Сверлить дополнительные отверстия вместо штатного дренажа не нужно.
На упаковке написано «влагостойкий клей». Подходит ли этот поглотитель внутрь двери?
Одного свойства клея недостаточно. Для влажной полости нужно разрешение изготовителя на эту зону применения и влагостойкость самого материала. Если указано применение только за обшивкой со стороны салона, такой лист оставляют на сухой стороне влагозащиты.
После сборки перестал работать автоматический подъём стекла. Что делать?
Если ручное управление работает плавно, выполните обучение стеклоподъёмника по инструкции автомобиля: отключение АКБ способно сбросить его настройки. При заедании или самопроизвольном откате стекла прекратите повторные попытки и устраните механическое препятствие; отключать защиту от защемления нельзя.
Можно ли оставить штатную магнитолу и динамики?
Да. Устранение люфта, дребезга и щелей в посадке полезно и для штатной системы. Замену динамиков выбирают по оставшимся ограничениям звука; сама обработка двери не требует нового усилителя или магнитолы.
