Шумоизоляция крыши своими руками: сравниваем 3 слоя

Два основных слоя работают с вибрацией металла и звуком в полости. Третий выбираю по конструкции крыши; антискрип ставлю в точках трения.

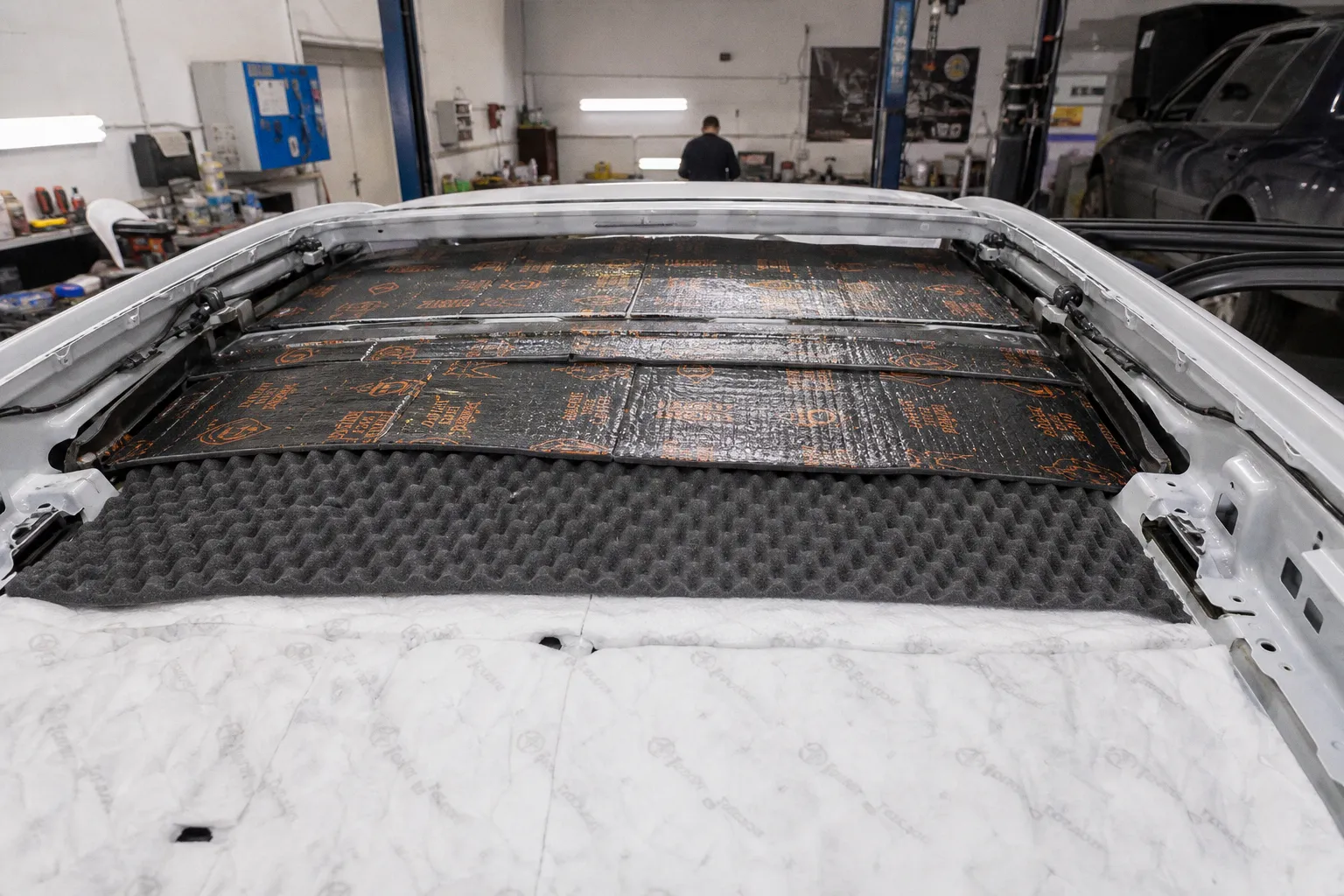

Шумоизоляция крыши своими руками: сравниваем 3 слоя

Для шумоизоляции крыши своими руками я выбираю вибродемпфер на металл и автомобильный звукопоглотитель, который помещается под обшивкой. Третий сплошной слой нужен только в составе подходящей для автомобиля системы: отдельный теплоизолятор занимает место и добавляет массу. Антискрип я ставлю локально в точках трения. Сравнивать три слоя полезнее по их работе, массе и зазору, чем по обещанию «чем толще, тем тише».

СхемаМой выборУсловие
Вибродемпфер + звукопоглотительБазовый вариантЕсть свободное место под обшивкой и сухая поверхность для крепления.
Вибродемпфер + теплоизолятор + звукопоглотительПо конструкцииВсе материалы совместимы, входят по толщине и разрешены для монтажа на крыше.
Два слоя + локальный антискрипПри тренииНайдены контакт обшивки с деталями или стук закреплённого жгута; прокладки остаются вне зон SRS.
Три сплошных слоя под панорамойОтказСтекло, кассета люка и подвижная шторка требуют своей схемы обслуживания; оклейку ограничивают доступными металлическими участками.

Какой шум убирает обработка крыши

Вибродемпфер уменьшает резонансный отклик металлической панели, в том числе звон от ударов дождевых капель. Пористый поглотитель рассеивает часть звуковой энергии в полости под потолком. В салоне меняется характер звучания крыши, но шум шин, двигателя и поток воздуха у зеркал продолжают приходить другими путями. Ради гула от колёс я выбираю работу с арками, а крышу обрабатываю, когда слышен именно её вклад.

От слоя поглотителя толщиной 10–15 мм я не жду подавления глубокого баса. У тонких пористых материалов поглощение на низких частотах ограничено; результат зависит от структуры, толщины и воздушного промежутка. Глухой звук при простукивании показывает изменение отклика панели, но по нему нельзя определить снижение шума в салоне в децибелах.

Три функции: демпфирование, поглощение и разделение контактов

Вибродемпфер на металле

Самоклеящийся мастичный вибродемпфер с фольгой работает при плотном контакте с панелью. Для покупки я выбираю изделие, у которого крыша указана среди зон применения, а в характеристиках есть масса на квадратный метр, толщина, температура монтажа и рабочий температурный диапазон. По одному слову «бутил» или «битум» нельзя определить пригодность конкретного состава.

Коэффициент механических потерь (КМП) характеризует демпфирование в условиях испытания. Сопоставлять значения имеет смысл при одинаковых температуре и методике. Высокий КМП сам по себе не задаёт массу и потребность в нагреве. Для крыши выбираю материал по совокупности этих характеристик и разрешённой зоне применения.

Основная зона нанесения — доступные поля металлической панели между усилителями. Покрытие задаёт технология выбранного материала: правило «не более 70%» для любой крыши неверно. Я сохраняю доступ к крепежу и заводским соединениям; отслоившуюся от усилителя панель сначала ремонтируют. Демпфер не заменяет кузовной клей и не восстанавливает крепление усилителя.

Звукопоглотитель под потолком

Открытоячеистые пеноматериалы и автомобильные волокнистые поглотители используют движение воздуха в своей структуре для рассеивания энергии. Например, StP Бипласт 10 К имеет толщину 10 мм и основу из вязкоэластичного вспененного полиуретана. Это изделие предназначено для участков без воздействия влаги. Называть любой ППУ водостойким из-за пропитки нельзя: условия применения задаёт конкретный продукт.

Строительную минеральную вату я для этой работы не беру: автомобильный поглотитель с предусмотренным креплением избавляет от задачи удерживать волокнистый строительный мат над обшивкой и защищать его от воды. Толщину поглотителя выбираю по фактическому зазору. Постоянно сдавленный до тонкой прослойки материал работает в другой геометрии, чем свободный лист, а давление на потолок мешает штатной сборке.

Теплоизолятор и антискрип: разные задачи

Сплэн — название семейства материалов на основе вспененного полиэтилена; например, StP Сплэн 8 относится к теплоизолирующим. Закрытоячеистый слой полезен для теплоизоляции и в предусмотренных конструкцией развязках. Заменять им пористый звукопоглотитель один к одному я не буду: назначение и акустические свойства различаются.

В трёхслойной схеме отдельный теплоизолятор располагают между вибродемпфером и поглотителем, если именно такой порядок предусмотрен совместимой системой. Комбинированный материал уже содержит несколько функциональных частей; добавлять к нему ещё один лист только ради числа слоёв нет смысла.

Антискрипная лента или мягкая прокладка нужна в установленной точке трения. Я ищу след контакта на снятой детали, устраняю люфт крепления и ставлю прокладку там, где она не мешает посадке. Для локальной прокладки беру автомобильный уплотнитель подходящей толщины с клеевым креплением. При отсутствии трения отдельный антискрипный слой не требуется.

Сколько весит оклейка: расчёт вместо предела «3–5 кг»

Масса каждого слоя рассчитывается одинаково: площадь участка × доля покрытия × масса материала на квадратный метр. Для доли 70% в формуле используют 0,7. Полученные массы складывают, включая поглотитель, теплоизолятор и прокладки. Масса купленных листов с обрезками отличается от массы оставшегося на крыше материала; раскрой разобран в статье про расчёт листов шумоизоляции.

Для примера беру условную площадь 2 м² и условную удельную массу вибродемпфера 3 кг/м². Это исходные данные расчёта, а не характеристики любого седана или рекомендация по нагрузке.

Покрытие в примереОклеенная площадьМасса вибродемпфера
50%1 м²3 кг
70%1,4 м²4,2 кг
100%2 м²6 кг

Если в том же учебном примере поглотитель имеет массу 0,4 кг/м² и закрывает 2 м², он добавляет 0,8 кг. При массе локальных прокладок 0,05 кг сборка с покрытием вибродемпфером 70% весит 5,05 кг. Отдельный теплоизолятор потребует ещё одного слагаемого. Для своей машины я подставляю измеренную площадь и массу выбранных изделий; если дана масса листа, делю её на площадь этого листа.

Эта арифметика не определяет допустимую нагрузку. Её оценивают для конкретной панели, усилителей и способа крепления материалов. Сплошная оклейка увеличивает массу, но сама по себе не доказывает будущую деформацию. Провисание обшивки также связано с её крепежом, состоянием основы, отслоением материалов и давлением слишком толстого пакета. Числа 50%, 70% и 100% в таблице служат только для сравнения расхода.

Что подготовить до разборки

Мне нужны пластиковые съёмники, подходящие биты, прикаточный валик, ножницы, нож для раскроя на отдельной подложке, чистые перчатки и салфетки. Обезжириватель должен подходить для автомобильного лакокрасочного покрытия и клеевой системы материала. Для потолка готовлю чистую опору и помощника: залом на формованной основе останется виден после сборки.

До снятия стоек нужна инструкция по ремонту именно вашей модели и комплектации. В ней указаны крепления, зоны шторок безопасности, одноразовые фиксаторы и порядок обесточивания SRS. Перед разборкой обесточиваю автомобиль и выдерживаю указанное в этой инструкции время. При необходимости снять подушку или отсутствии доступа к процедуре работу передаю специалисту.

На схеме крыши отмечаю жгуты, антенну, микрофон, плафоны и кассету люка. Для панорамы выделяю дренажные трубки, соединения, направляющие и полный ход шторки. Если цель — убрать одиночный щелчок или скрип люка, начинаю с его креплений и механизма: увеличение числа слоёв над потолком такую неисправность не устраняет.

Порядок монтажа и обратной сборки

  1. Снять обшивку по процедуре автомобиля. Фотографирую крепёж и маршруты проводов, раскладываю винты по деталям. Поддерживаю потолок при освобождении последних креплений, разъёмы отсоединяю за корпус. Если деталь держится, ищу оставшийся фиксатор. Путь извлечения потолка из салона определяет модель; складывать его ради дверного проёма нельзя.
  2. Осмотреть открытую крышу. Сохраняю исправные штатные элементы, которые остаются по выбранной технологии. Удаляю загрязнение и непрочно держащиеся остатки; коррозию, протечки и отрыв усилителя устраняют до оклейки. Измеряю свободную высоту в полях панели, у поперечин, плафонов и кассеты люка. В расчёт входит и возвращаемая заводская изоляция.
  3. Примерить толщину пакета. На самом тесном участке прикладываю образец выбранных слоёв и временно возвращаю обшивку на штатные опоры. Клипсы должны доходить до фиксации, края — совпадать с посадочными местами. Если потолок приходится прижимать винтами ручек, уменьшаю толщину или меняю схему до наклеивания.
  4. Подготовить поверхность и раскрой. Очищаю, обезжириваю и полностью высушиваю место крепления. По бумажным шаблонам вырезаю детали между усилителями. Заводской герметик и соединение панели с усилителем сохраняю. Материал и металл довожу до температуры монтажа, указанной для выбранного изделия.
  5. Прикатать вибродемпфер. Снимаю защитную бумагу постепенно, прижимаю лист и прохожу валиком от середины к краям, выгоняя воздух. Работаю короткими проходами без продавливания тонкой панели. Нагрев использую только по инструкции материала; необходимость фена нельзя вывести из толщины или КМП. Подробности работы с клеевой поверхностью есть в разборе раскроя и прикатки материалов.
  6. Закрепить мягкие слои. Использую предусмотренную изготовителем клеевую систему и основание. Поглотитель укладываю без растяжения; стыки свожу по форме деталей без случайных щелей и толстых нахлёстов. Вокруг креплений оставляю вырезы, чтобы материал не попадал под фиксаторы. Локальные прокладки ставлю по найденным точкам контакта.
  7. Собрать и проверить оборудование. Возвращаю проводку в штатные держатели и устанавливаю исправные фиксаторы. После подключения питания по процедуре автомобиля проверяю плафоны, микрофон, антенну, люк и шторку по всему ходу; индикатор SRS должен пройти штатную самопроверку. При ошибке SRS требуется диагностика, продолжать сборку вслепую нельзя.

Зоны шторок безопасности и их раскрытия оставляют свободными. Материал, ленты и дополнительный крепёж не должны связывать обшивку со стойкой или перекрывать предусмотренное раскрытие. Жгуты и разъёмы сохраняют доступными для обслуживания; дренажи люка, их соединения и движущиеся детали остаются свободными.

Конденсат: что делать с влагой под потолком

Конденсат образуется, когда влажный воздух соприкасается с поверхностью холоднее его точки росы. Вода у плафона также бывает следствием протечки антенны, шва или люка. При мокром потолке я сначала нахожу путь воды: высушенная обшивка после повторного намокания потребует новой разборки. Обработку начинаю после устранения протечки и просушки полости.

Закрытые ячейки пенополиэтилена и открытые поры ППУ по-разному взаимодействуют с водой, но пригодность всей детали зависит ещё и от клея, кромок, пропитки и условий монтажа. Для сухого участка подходит предусмотренный для него поглотитель; в зоне возможного намокания выбирают изделие с разрешённым применением именно в таких условиях. Самодельная плёнка между слоями не устраняет поступление воды и способна удержать её в полости.

Оборачивать поглотитель полиэтиленом ради «гидрозащиты» я не буду: оболочка меняет доступ звука к порам и работу материала. Заводское покрытие конкретного изделия учитывается в его конструкции; добавленная поверх него плёнка — уже другая сборка. После зимних следов влаги осматривают также дренажи, уплотнения и состояние салонной вентиляции.

Как оценить результат после сборки

Я сравниваю поездки по одному участку дороги с одинаковыми скоростью, шинами, положением окон и режимом вентилятора. Отдельно слушаю дождь на стоянке и стуки на неровностях. Если появился локальный дребезг, ищу клипсу, касание жгута или край обшивки. Отставший тяжёлый лист требует снятия потолка и восстановления крепления; подкладывать под него ещё один мягкий слой нельзя.

Для своей крыши беру два основных слоя и добавляю прокладки только в найденных местах трения: так сохраняется место для обшивки и понятна задача каждого материала. Третий сплошной слой выбираю при наличии запаса по зазору и готовой совместимой схемы для этой конструкции.

Частые вопросы

Можно ли клеить материал поверх штатной виброизоляции?
Прочно держащийся заводской слой можно оставить. Нанесение нового поверх него допустимо, если такая основа предусмотрена инструкцией выбранного изделия. При пузырях, отслоении или коррозии основание сначала восстанавливают.
Поможет ли шумоизоляция от свиста багажника на крыше?
Свист поперечин и креплений устраняют настройкой их положения, профиля и штатных заглушек. Для поиска причины я сравниваю поездку с багажником и без него: оклейка потолка не исправляет источник свиста снаружи.
Нужно ли снимать лобовое стекло, чтобы вынуть потолок?
Это определяется процедурой разборки конкретного кузова. Если извлечение требует снятия вклеенного стекла, я поручаю этот этап профильной мастерской: самостоятельное сгибание формованного потолка оставляет заломы.
