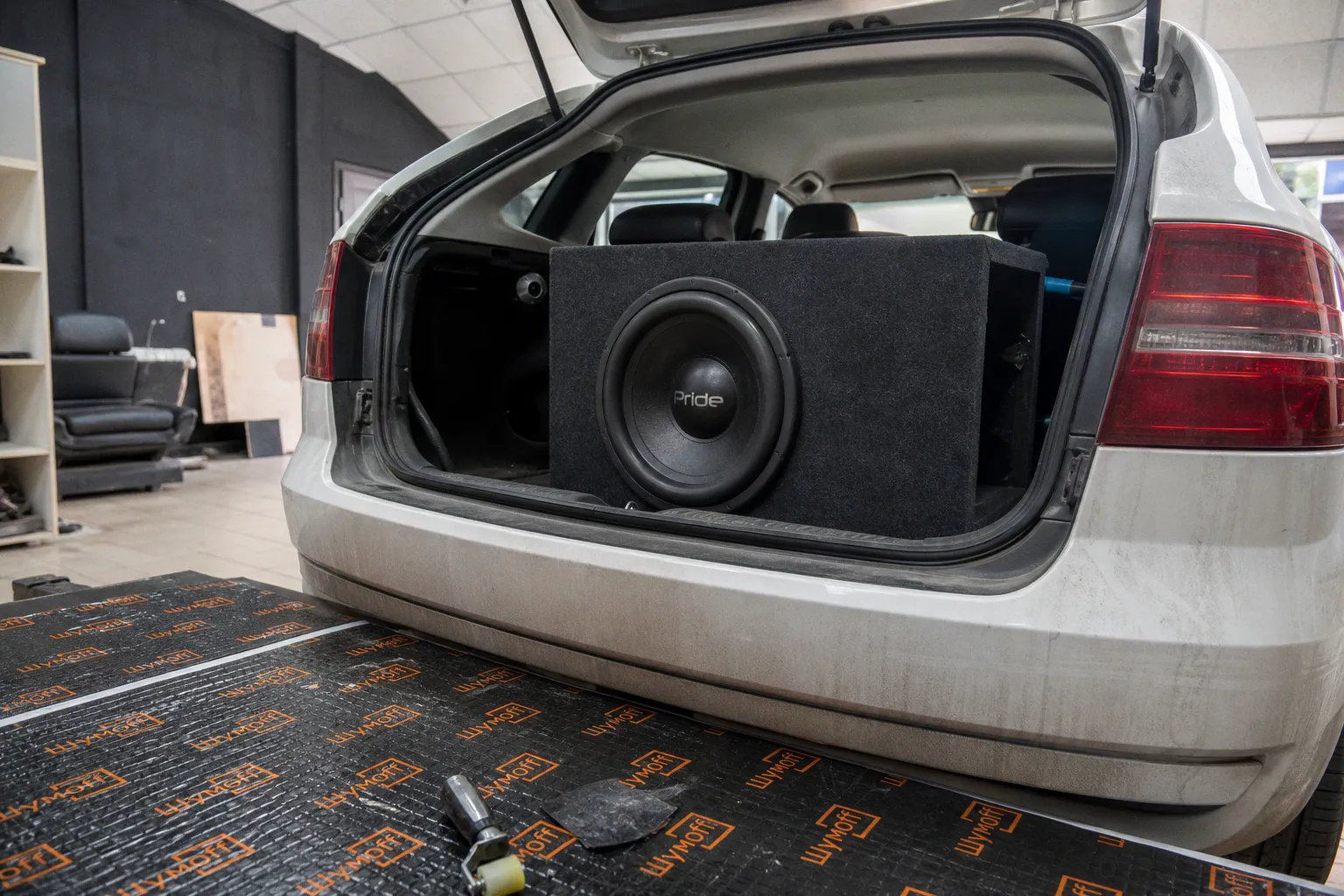

Ural Bulava или Pride Junior Pro: что лучше для закрытого ящика

Специфика SPL-динамиков: почему Ural и Pride создавались для фазоинверторов

Конструкция обоих семейств — длинноходовый подвес, увеличенная подвижная масса, оптимизация под работу в фазоинверторном (ФИ) оформлении. Закономерно, что при попытке установить эти динамики в закрытый ящик (ЗЯ) возникает ряд технических противоречий, которые необходимо разобрать до начала сборки корпуса.

Ключевое отличие ФИ от ЗЯ в контексте данных моделей — способ формирования низкочастотного отклика. Фазоинвертор использует резонанс порта для компенсации спада АЧХ динамика в области частот ниже резонансной, что позволяет получить значительный прирост звукового давления в узкой полосе. Закрытый ящик формирует АЧХ иначе: он представляет собой акустический фильтр второго порядка с крутизной спада 12 дБ/октава, и его поведение целиком определяется соотношением параметров Тиля-Смолла головки и объёма корпуса.

Для динамиков с полной добротностью Qts выше 0,5 установка в ЗЯ без предварительного моделирования — это не оптимизация, а лотерея.

Ural Bulava 12 и 15 дюймов — это динамики с высокой механической подвижностью, рассчитанные на компактные ФИ-короба. Характеристики подвеса и зазора магнитной системы спроектированы под работу в условиях управляемого резонанса порта, а не под демпфированное пространство закрытого объёма. При установке в ЗЯ такие головки закономерно демонстрируют повышенную добротность системы, что выражается в затянутом, «размытом» басе с выраженным кольцеванием на частотах, близких к резонансной.

Pride Junior Pro V2 отличается от Bulava более мягким подвесом и увеличенной площадью диффузора. Ориентация на работу в компактных ФИ-коробах означает, что параметры Xmех (максимальный линейный ход) оптимизированы для условий, когда порт компенсирует нагрузку на подвес в нижнем диапазоне. В закрытом ящике компенсация отсутствует, и вся нагрузка от звукового давления внутри объёма ложится на подвес и центрирующую шайбу.

Роль параметра Qts: технические ограничения при работе в закрытом объёме

Полная добротность Qts — параметр, который определяет пригодность динамика для конкретного типа акустического оформления. Это не субъективное мнение и не аудиофильская интерпретация, а результат математического моделирования электромеханической системы динамика.

Формула Qts = (Qms × Qes) / (Qms + Qes), где Qms — механическая добротность, Qes — электрическая добротность. Соотношение этих параметров задаёт форму АЧХ динамика в бесконечном экране и, как следствие, его поведение в замкнутом объёме.

Для закрытого ящика оптимальным значением Qts считается 0,707 — при этом достигается фильтр Баттерворта с максимально ровной АЧХ без подъёма в области резонанса. Значения ниже 0,7 дают более быстрый спад, но менее равномерную АЧХ; значения выше 0,7 приводят к выраженному подъёму на частотах, близких к резонансной, что воспринимается на слух как гулкость и неопределённость баса.

У обеих линеек полная добротность чаще всего попадает в диапазон 0,45–0,6. Это означает, что при установке в ЗЯ без корректирующих мер система будет иметь АЧХ с подъёмом на 2–4 дБ в области 40–60 Гц и достаточно крутым спадом ниже. На практике это даёт характерный «бочкообразный» бас, который маскирует детализацию и не позволяет точно контролировать атаку ноты.

Поведение длинноходовых головок в замкнутом объёме

Высокий ход диффузора — главное преимущество данных моделей в ФИ-коробах и одновременно их главная проблема в ЗЯ. Разберём механику процесса.

В фазоинверторном оформлении порт берёт на себя часть нагрузки вблизи частоты настройки. Динамик в этот момент работает с минимальным ходом, а звуковое давление формируется воздушным резонансом в порте. В закрытом ящике ситуация противоположна: при воспроизведении низких частот вся энергия преобразуется механическим движением диффузора, который сжимает и разрежает воздух в замкнутом объёме. Закономерно, что при одинаковом звуковом давлении ход диффузора в ЗЯ на 30–50% больше, чем в ФИ-коробе оптимального объёма.

Ural Bulava 12" имеет заявленный максимальный линейный ход (Xmax) порядка 12–14 мм. Для звукового давления 110–115 дБ на частоте 35 Гц в ЗЯ объёмом 28–35 литров этого хода достаточно, но с существенной оговоркой: демпфирование и контроль за движением диффузора в замкнутом объёме целиком зависит от соответствия параметров. При Qts выше 0,55 и недостаточном объёме динамик фактически работает на грани клиппинга механической системы — подвес нагружается неравномерно, возникают нелинейные искажения, которые не фиксируются простым измерением уровня сигнала на выходе усилителя.

Pride Junior Pro 12" V2 демонстрирует схожую картину. Мягкий подвес, оптимизированный под ФИ-короба объёмом 25–40 литров, в закрытом ящике того же объёма оказывается недостаточно контролируемым. Осциллограмма выходного сигнала при подаче тестового тона на частоте Fs показывает затухание с выраженной асимметрией — следствие нелинейности подвеса при больших амплитудах.

Длинноходовый динамик в ЗЯ — это система с повышенным коэффициентом демпфирования, требующая жёсткого соответствия параметров. Отклонение Qts от расчётного значения на 0,05–0,1 даёт слышимое изменение характера баса.

Для обеих моделей характерен эффект «пластикового» призвука при работе в ЗЯ. Это не метафора: при резком сжатии воздуха в небольшом замкнутом объёме панели корпуса входят в резонанс, и если демпфирование недостаточно, возникают стоячие волны на частотах 80–200 Гц, которые модулируют основной тон и добавляют неприятный металлический оттенок.

Компьютерное моделирование: как не ошибиться с объёмом

Перед началом сборки корпуса моделирование в программе WinISD или BassBox Pro — не рекомендация, а необходимое условие. Для SPL-ориентированных динамиков с высоким Qts ошибка в объёме на 5–10 литров может перевести систему из «приемлемо» в «непригодно».

Процедура моделирования для данных моделей выглядит следующим образом.

1. Ввод параметров Тиля-Смолла. Значения Fs, Qts, Qms, Qes, Vas вводятся в программу. Для Ural Bulava и Pride Junior Pro необходимо использовать данные измерений конкретного экземпляра, а не паспортные значения — разброс между партиями может достигать 10–15% по ключевым параметрам.

2. Выбор типа оформления — закрытый ящик. Программа рассчитывает системную добротность Qtc и резонансную частоту системы Fc при заданном объёме. Целевое значение Qtc — 0,707 для амплитудно-частотной характеристики Баттерворта, но при Qts исходного динамика выше 0,5 достижение этого значения требует объёма, который может быть нереалистично большим.

3. Подбор объёма. Для Bulava 12" с Qts ~0,52 объём ЗЯ для достижения Qtc = 0,707 составит порядка 45–55 литров. Для Junior Pro 12" V2 с Qts ~0,55 — примерно 40–50 литров. Это существенно больше, чем типичный «стелс»-короб в нише запасного колеса.

4. Анализ АЧХ и хода диффузора. Программа показывает предполагаемый ход диффузора на заданной мощности. Если на частоте 30 Гц и мощности номинальной ход превышает Xmax — система клиппирует, и прирост звукового давления за счёт увеличения мощности невозможен.

5. Оценка крутизны спада и фазового отклика. ЗЯ с высокой системной добротностью (Qtc > 0,8) даёт выраженный подъём в области резонанса, который эквивалентен фильтру с завышенной добротностью. Это означает, что бас будет «гулким» вне зависимости от качества корпуса и усилителя.

Закономерно, что для компактных ЗЯ объёмом 25–35 литров системная добротность обоих динамиков окажется в диапазоне 0,85–1,1, что даёт выраженный подъём АЧХ на 3–6 дБ в области 50–70 Гц и быстрый спад ниже 35 Гц. Бас воспринимается как «рыхлый» и непрозрачный, с потерей атаки и затянутым затуханием.

Демпфирование: борьба с резонансами корпуса

Даже при корректном моделировании объёма закрытый ящик для динамиков с высоким ходом требует тщательной подготовки внутреннего пространства. Без демпфирования корпус становится вторым излучателем — нерегулируемым и фазово сдвинутым относительно диффузора.

Стоячие волны в прямоугольном объёме формируются на частотах, длина волны которых кратна размерам корпуса. Для куба со стороной 40 см первая стоячая волна — на частоте порядка 430 Гц, но градиенты давления возникают и на более низких частотах, если корпус имеет выраженные параллельные стенки без перемычек.

Методы демпфирования для ЗЯ с данными динамиками.

1. Заполнение синтепоном или шерстяным ватином. Эффективный объём увеличивается на 10–20%, что снижает системную добротность. Для обоих динамиков это критично: снижение Qtc с 0,9 до 0,8 переводит систему из «неприемлемо» в «условно приемлемо». Объём заполнения — 60–80% внутреннего пространства.

2. Виброизоляция стенок. Битумная мастика толщиной 2–3 мм на внутренних панелях снижает уровень вибраций на 6–10 дБ в диапазоне 100–500 Гц. Для стелс-короба, где толщина стенок может быть 12–15 мм из МДФ или фанеры, это обязательная мера.

3. Внутренние рёбра жёсткости. Деревянные бруски сечением 20×20 мм, приклеенные по углам и вдоль длинных сторон, разбивают стоячие волны и увеличивают жёсткость корпуса. Для ЗЯ объёмом 30–40 литров достаточно 4–6 рёбер.

4. Герметизация. Все стыки — герметиком на силиконовой основе, клеммная колодка — с резиновой прокладкой. Утечка воздуха через неплотности эквивалентна увеличению объёма и снижению демпфирования, что при высоком Qts динамика усугубляет гулкость.

Важно учитывать, что демпфирование не компенсирует фундаментальное несоответствие параметров динамика и типа оформления. Заполнение ЗЯ синтепоном снижает эффективный Qtc на 0,05–0,1, но не превращает головку с Qts = 0,55 в головку с Qts = 0,7.

Вердикт: годен или не годен

Честный ответ: ни Ural Bulava, ни Pride Junior Pro не являются оптимальным выбором для закрытого ящика. Обе модели спроектированы под фазоинверторное оформление, и их параметры Тиля-Смолла закономерно указывают на это.

Однако «не оптимальный» и «невозможный» — разные оценки.

Ural Bulava 12" при установке в ЗЯ объёмом 45–55 литров с качественным демпфированием способен дать приемлемый результат. Системная добротность Qtc ≈ 0,71 обеспечит ровную АЧХ без выраженных подъёмов, а резонансная частота системы Fc ≈ 40 Гц — приемлемый нижний предел для большинства жанров музыки. Компромисс — значительный объём корпуса, который сложно реализовать в формате стелс-установки.

Pride Junior Pro 12" V2 в ЗЯ требует аналогичного объёма (40–50 литров) для достижения той же системной добротности. Мягкий подвес Junior Pro делает его чуть более чувствительным к ошибкам в расчёте объёма: отклонение на 5 литров вниз даёт Qtc ≈ 0,82 с выраженным подъёмом в области 55–65 Гц.

Для компактных ЗЯ объёмом 25–35 литров, которые чаще всего реализуются в автомобилях, оба динамика покажут системную добротность выше 0,85 — это неприемлемо для точного воспроизведения баса. Бас будет гулким, затянутым, с потерей детализации в нижнем регистре.

Если задача — закрытый ящик компактного объёма, целесообразнее рассмотреть динамики с Qts в диапазоне 0,6–0,75 и Vas, соизмеримым с планируемым объёмом корпуса. Серии, ориентированные на SQ (Sound Quality), — например, модели с неодимовым магнитом и коротким зазором магнитной системы — закономерно покажут лучший результат в ЗЯ, чем инструменты, созданные для соревнований по звуковому давлению.

В обоих случаях: моделирование в WinISD перед закупкой компонентов сэкономит бюджет и нервы. Без моделирования установка SPL-динамика в ЗЯ — это не настройка, а угадайка.
