Усилитель автомобильной антенны: какой выбрать для радио

Усилитель автомобильной антенны я выбираю под конкретную антенну и магнитолу: с нужными FM/AM-диапазонами, совместимым питанием и разъёмами. Если радио стало хуже после замены головного устройства, ищу пропавшее питание штатной активной антенны. Когда новое ГУ не подаёт его по коаксиалу, нужен совместимый адаптер питания. При слабом загородном сигнале отдельный малошумящий усилитель имеет смысл у исправной пассивной антенны, перед кабелем, если потери и шум приёмника ограничивают приём.

СитуацияЧто выбратьУсловие и причина
После замены магнитолы станции исчезлиАдаптер питанияШтатный усилитель исправен, но новое ГУ не подаёт нужное питание по коаксиалу.
Пассивная антенна, слабая станция за городомМалошумящий усилительСигнал существует; усилитель у антенны уменьшит влияние последующего кабеля и шума тюнера.
Есть вода в основании, перелом кабеля или обрыв штыряРемонтНовый усилитель оставит неисправность в тракте.
Шум появляется с зарядкой или двигателемУстранение помехИсточник выявляют отключением оборудования и проверкой питания, экрана и соединений.
С дополнительным усилителем приём хуже у передатчиковУменьшение усиленияПри подтверждённой перегрузке нужен больший запас по уровню сигнала или обход лишнего каскада.

Проверка приёма до покупки: шесть шагов

Для сравнения я сохраняю три частоты: уверенно принимаемую станцию, слабую и ту, на которой заметна проблема. Все проверки провожу на одной стоянке: изменение положения машины само по себе меняет условия приёма.

  1. Разделить радиопомеху и шум звукового тракта. Сравните радио с USB или Bluetooth при одинаковой громкости. Свист на всех источниках указывает на общий тракт питания или звука; помеха только в радио сужает поиск до антенны, тюнера и проникновения помех в радиотракт.
  2. Сравнить заглушённый и работающий двигатель. Отдельно включите обогрев заднего стекла, свет, видеорегистратор и зарядку. Для проверки зарядку извлеките из розетки: отключение телефона оставляет её преобразователь работающим. Если шум связан с дополнительным усилителем звука, полезна проверка усилителя класса D на помехи.

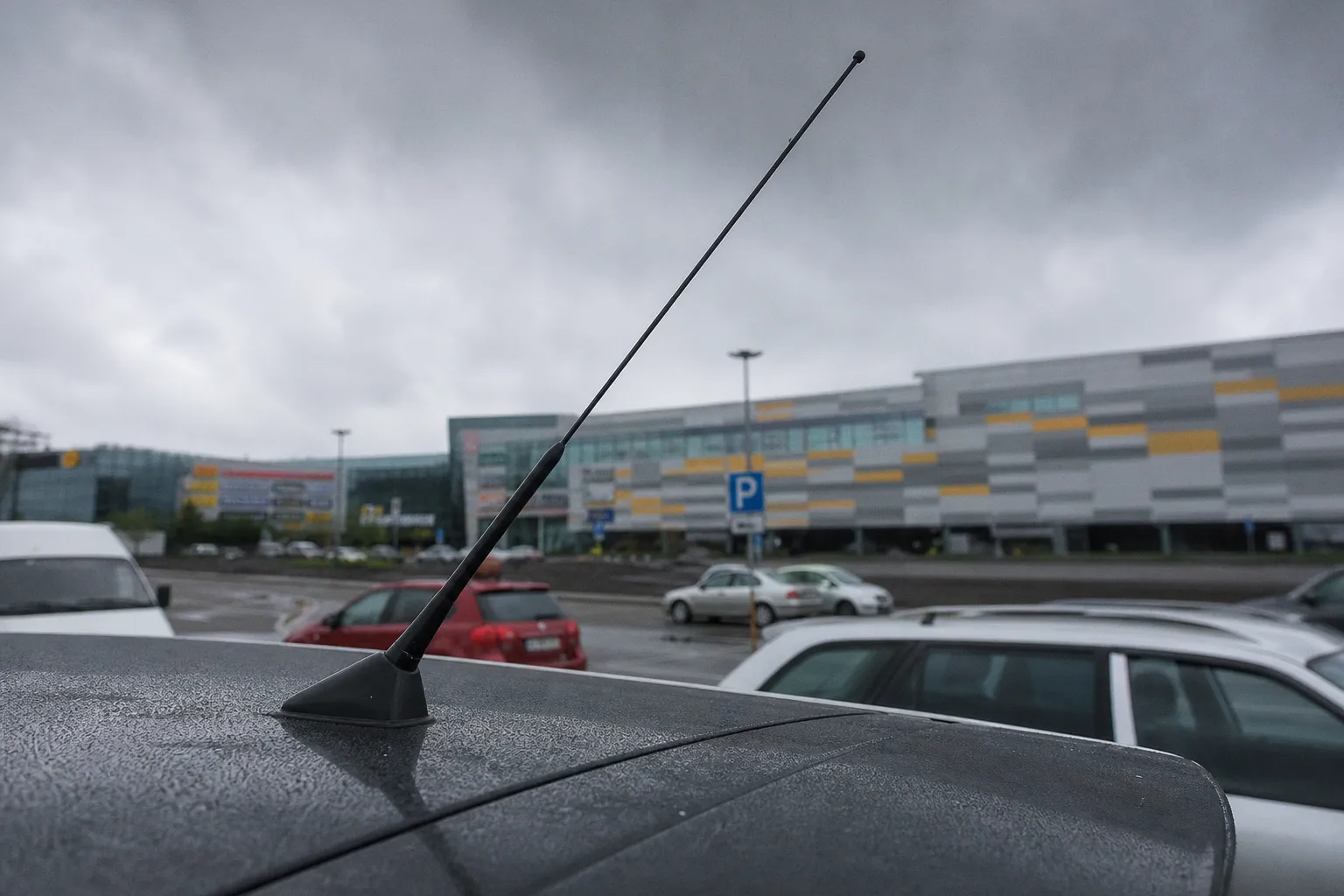

  3. Осмотреть антенну. У штыревой ищите повреждение штыря, окисление резьбы, трещины уплотнения и следы воды в основании. У стекольной — повреждения дорожек и контактов. Если вместо штатного штыря установлен короткий декоративный, верните штатный для сравнения. Металлизированное покрытие стекла учитывайте при размещении внутрисалонной антенны.
  4. Осмотреть антенные соединения. Утопленный центральный контакт, сломанная защёлка, зелёный налёт и пережатый кабель требуют ремонта. Изменение приёма при лёгком перемещении разъёма указывает на контакт или кабель, но само по себе ещё не определяет место обрыва.
  5. Измерить питание штатного усилителя. По схеме автомобиля найдите способ подачи напряжения и точку измерения. При включённом радио напряжение на подключённом усилителе должно укладываться в его рабочий диапазон. На коаксиале измеряют постоянное напряжение между центральным контактом и экраном через подходящий измерительный переходник, исключающий замыкание щупами. Напряжение без нагрузки ещё не подтверждает исправность питания: плохой контакт обнаруживается по просадке после подключения.
  6. Отделить кабель от антенны и тюнера. При выключенном питании отсоедините проверяемый кабель с обоих концов, включая усилитель и адаптер. У обычного коаксиального отрезка проверяют непрерывность жилы и экрана, отсутствие замыкания между ними. Прозвонка всей активной антенны для такой диагностики непригодна: внутри есть электронные цепи. Исправная временная антенна у ГУ позволяет сравнить приём; исправный временный кабель помогает проверить штатную трассу.

Омметр показывает обрыв и замыкание, но не измеряет высокочастотные потери. Обозначение кабеля 50 или 75 Ом — его волновое сопротивление; ждать такого показания между жилой и экраном мультиметром нельзя. Если штатная магнитола с той же антенной принимает лучше новой, после проверки питания и адаптера остаются различия тюнеров и настройки региона, диапазона и поиска станций.

Какие параметры нужны для выбора усилителя

В карточке покупки я записываю модель и год автомобиля, исполнение штатной антенны, модель нового ГУ, число антенных кабелей и фотографии обоих разъёмов. Для замены блока в основании антенны нужен совместимый с этим антенным элементом модуль: универсальный усилитель в разрыв кабеля выполняет другую задачу.

  • Диапазоны. Для FM 87,5–108 МГц нужен усилитель, работающий во всей этой полосе. Для приёма нижнего УКВ-диапазона потребуется отдельная поддержка соответствующих частот. AM обозначает способ модуляции: поддержку нужных длинных или средних волн определяют по частотам устройства, а не по одной надписи «AM». FM-only блок для такой задачи не подходит.
  • Антенный тракт. Согласование входа и выхода, поддержка активной или пассивной антенны, проход постоянного тока к штатному модулю должны соответствовать схеме машины. Если дополнительный блок разрывает питание уже работающей антенны, приём ухудшится независимо от заявленного усиления.
  • Условия монтажа. Блок у основания антенны подбирают по влагозащите и допустимой температуре. Салонный корпус под обшивкой крыши не становится пригодным для установки снаружи. Важны также направление IN/OUT и возможность закрепить кабель без натяжения разъёма.
  • Коэффициент шума NF. При одинаковых условиях измерения меньшее значение означает меньшую добавку собственного шума. Сопоставлять NF нужно на нужной частоте и при рабочем усилении. Низкий NF особенно полезен при слабом сигнале; внешний шум, уже пойманный антенной, при этом сохраняется.
  • Устойчивость к сильным сигналам. В техническом описании ищут допустимый входной уровень, точку компрессии P1dB и показатель интермодуляции IIP3. P1dB показывает уровень, при котором усиление снижается на 1 дБ относительно линейного режима; IIP3 характеризует устойчивость к интермодуляции третьего порядка. Более высокие значения при сопоставимых условиях дают больший запас. Для P1dB учитывают, ко входу или выходу отнесено значение: сравнивать эти две величины напрямую нельзя. Регулировка усиления или АРУ полезна на маршруте между пригородом и зоной мощных передатчиков.

Универсального значения усиления для всех автомобилей нет. Я предпочитаю совместимый блок с регулировкой и описанными шумовыми характеристиками варианту, у которого приведена только максимальная цифра в децибелах: регулировка позволяет подобрать рабочий уровень на машине.

Что означают 20 и 40 дБ

При согласованных входе и выходе с одинаковыми сопротивлениями усиление 20 дБ соответствует увеличению напряжения в 10 раз, 40 дБ — в 100 раз. По мощности это соответственно 100 и 10 000 раз. Разница между двумя такими усилителями составляет 20 дБ: десятикратное отношение напряжений, стократное — мощностей.

Перегрузка определяется исходным уровнем сигналов и пределами усилителя и тюнера. Её способен вызвать сильный соседний передатчик, даже если слушаемая станция слабая. Возникают искажения, ложные станции и потеря чувствительности. Поэтому 40 дБ не являются безусловным запретом, а 20 дБ — гарантией чистого приёма. Проверка охватывает сильные и слабые станции; улучшение после уменьшения усиления или обхода дополнительного блока указывает на вероятную перегрузку.

Потери кабеля на FM и влияние ёмкости на AM

Для FM потери оценивают по затуханию конкретного кабеля на нужной частоте и его длине, добавляя потери соединений. Если в паспорте дана величина на 100 м, её приводят к фактической длине трассы. При потерях до входа магнитолы усилитель рядом с антенной полезнее такого же блока у ГУ: кабель после усилителя меньше влияет на общую чувствительность системы. Повреждённый или залитый кабель заменяют.

На AM короткий автомобильный штырь и входная схема требуют отдельного рассмотрения. Ёмкость кабеля вместе с высокоомной антенной образует делитель и снижает напряжение сигнала. Буфер с высокоомным входом возле антенного элемента способен уменьшить это влияние. Для AM я подбираю модуль, рассчитанный на конкретный антенный элемент и его входную цепь: одна длина кабеля не определяет результат.

Питание по коаксиалу и выход ANT/REM — разные цепи

Фантомное питание — постоянное напряжение на центральной жиле антенного коаксиального кабеля одновременно с радиосигналом. Его подаёт штатное ГУ или совместимый адаптер-инжектор. Адаптер отделяет постоянное напряжение от антенного входа новой магнитолы. Сам по себе инжектор усиления радиосигнала не добавляет: он питает усилитель, уже расположенный в антенне.

ANT, ANT CONT, REM или P.CONT — обозначения отдельных управляющих выходов ГУ. Их назначение, ток нагрузки и режим включения берут из инструкции именно этой магнитолы. Выход управления антенной может работать только в режиме радио; REM для внешнего усилителя — и на других источниках. Подавать питание на малопотребляющий антенный модуль с такого выхода допустимо только при соответствии напряжения и суммарного тока его характеристикам.

Схема с инжектором выглядит так: антенна со штатным усилителем → коаксиальный кабель → адаптер питания → антенный вход ГУ. Отдельный питающий провод адаптера подключают к предусмотренному инструкцией выходу или питающей цепи. Наличие этого провода у переходника ещё не означает отдельного провода питания до крыши.

Перед подключением сопоставьте напряжение антенны и адаптера. Наряду с решениями на 12 В существуют адаптеры с выходом 8,5 В. Прямое соединение плюса с центральной жилой без подходящей развязки опасно для антенного входа ГУ. Цвет провода не заменяет схему: распиновку ISO-переходника магнитолы сверяют отдельно от антенного подключения.

При отдельном питании усилителя провод подключают по его схеме, с защитой питающей цепи. Если ток превышает допустимый для управляющего выхода, используют предусмотренный изготовителем интерфейс или отдельное коммутируемое питание. Постоянный плюс оставляет модуль включённым после выключения ГУ; при разряде АКБ это повод измерить ток после засыпания автомобиля. Способ питания выбирают по конструкции: крышная активная антенна вполне может штатно получать его по коаксиалу.

Масса, экран и помехи двигателя

Возвратный ток усилителя идёт по предусмотренной конструкцией цепи: отдельному минусовому проводу, экрану коаксиала или штатному контакту основания. Я следую схеме устройства. Металлический корпус не всегда служит клеммой массы, а дополнительное соединение с кузовом иногда создаёт лишний путь тока.

Если изготовитель требует контакт основания или корпуса с кузовом, контактную поверхность очищают до металла, соединение закрепляют штатным крепежом с указанным моментом. После сборки открытый металл и края соединения защищают от коррозии, сохраняя проводящий контакт внутри. Уплотнение основания антенны восстанавливают, чтобы вода вновь не попала к плате и разъёму.

Свист, меняющийся с оборотами двигателя, требует поиска причины: возможны пульсации питания, неисправность зарядной системы, плохой контакт массы, повреждение экрана или помехи от подключённой электроники. Треск зажигания и шум преобразователя зарядки имеют другие источники. Результат поочерёдного отключения потребителей из диагностического раздела определяет следующую проверку; зачищать все точки массы подряд бессмысленно.

Антенные DIN/ISO, FAKRA и переходники

Торговые обозначения антенных DIN и ISO относятся к коаксиальным соединениям. Их нельзя смешивать с ISO 10487 — колодками питания и акустики головного устройства. При подборе нужны фотографии, форма центрального контакта, штекер или гнездо с каждой стороны. Даже одинаковое название переходника у продавцов не гарантирует нужное исполнение.

FAKRA — коаксиальный разъём с пластиковым кодированным корпусом и защёлкой. Подбирают механический ключ и назначение по схеме автомобиля; внешне похожее соединение может относиться к другой антенне. Для нового ГУ с DIN-входом и штатной активной антенной FAKRA потребуется переходник FAKRA–DIN с подходящей подачей питания, если её не обеспечивает само ГУ.

При двух антенных кабелях учитывают штатное антенное разнесение — diversity. Пассивный Y-разветвитель не воспроизводит выбор или обработку двух антенн штатным тюнером. Здесь нужен адаптер для конкретного автомобиля и нового ГУ; подключение одной ветви способно ухудшить приём в движении.

Потери каждого переходника зависят от частоты, конструкции и состояния контактов; фиксированного «минус 1 дБ» на соединение нет. Я выбираю один подходящий переходник вместо цепочки, чтобы уменьшить число контактов и нагрузку на гнездо. Для ремонта коаксиала используют соединитель под его тип и размер с восстановлением экрана по окружности; клеммы для обычной проводки и изолента такой ремонт не обеспечивают.

Как принять решение после пробного подключения

Пробное включение делаю до окончательной укладки обшивки. Возвращаюсь к трём сохранённым частотам и тем же режимам двигателя и потребителей. Сравниваю разборчивость передачи, шипение, срывы стерео и появление чужой программы на выбранной частоте. Для блока с регулировкой начинаю с минимального усиления и повышаю его до улучшения слабой станции без ухудшения сильной.

При обходе дополнительного усилителя нужно сохранить питание штатной антенны: простое выключение питания проверяет уже другой тракт и даёт ложное сравнение. Если слабая станция стала чище, а сильные сохранили качество, оставляю блок. Если улучшения нет при исправных антенне и питании, выбираю другую антенну или проверку тюнера — покупка ещё одного каскада здесь не обоснована.

Частые вопросы

Поможет ли усилитель за городом, если станция слышна только в моно?
Да, если приём ограничивают потери после антенны и шум тюнера: малошумящий блок возле антенны способен улучшить разборчивость и запас для стереоприёма. При сильных внешних помехах или экранировании рельефом выигрыш ограничен. Принудительное моно уменьшает слышимое шипение слабого FM-сигнала, но само по себе не повышает его уровень. В месте, где полезный сигнал отсутствует, усиление приёма не восстановит.
Будет ли FM-усилитель принимать DAB+ или улучшать GPS?
Для DAB+ требуется поддержка его частот усилителем, антенной и приёмником; совместимость только с FM этого не даёт. GPS использует другой радиотракт. Одинаковый внешний вид разъёма не делает эти устройства взаимозаменяемыми.
Можно ли объединить выходы двух усилителей пассивным тройником?
Такое соединение без рассчитанной схемы согласования и развязки применять нельзя: выходы будут нагружать друг друга, а постоянное питание может попасть в неподходящую цепь. Для нескольких антенн используют предназначенный для них комбайнер или совместимый модуль diversity.
Почему автоматический поиск пропускает станцию, хотя вручную она слышна?
Автопоиск использует порог качества или уровня сигнала. При включённом режиме LOC он может пропускать слабые станции. Для дальнего приёма выбирают DX либо отключают LOC, если такая настройка есть; режим региона должен соответствовать местным частотам и шагу настройки.
