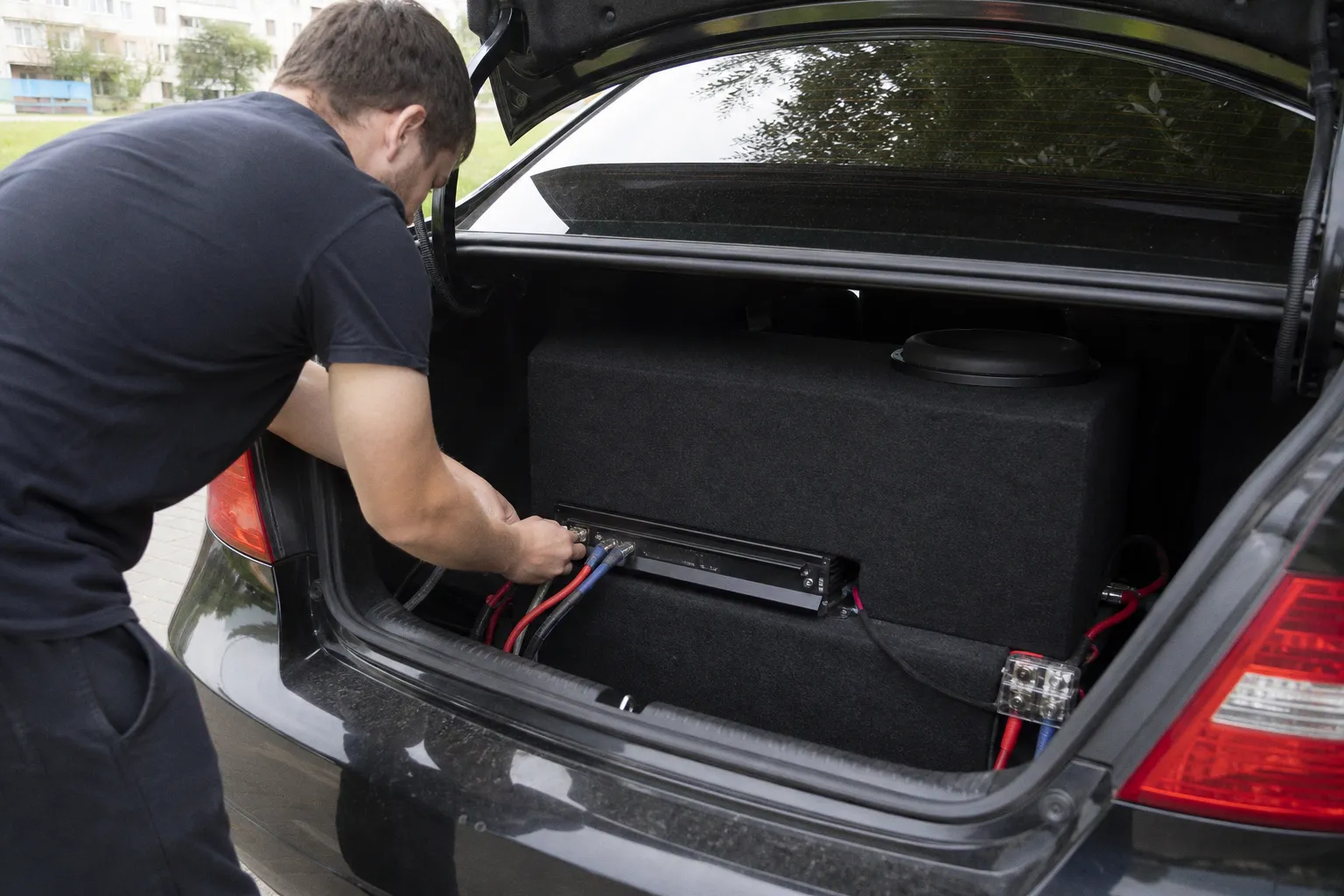

Усилитель на 2 канала: для фронта или под сабвуфер

Двухканальный усилитель в машине — штука-хамелеон. Его суют и на фронт, и на саб, и в мост, и поканально. На форумах половина тем — «а можно ли вот этот двухканальник мостом на саб 2+2?». Можно. Только потом не спрашивайте, почему он вырубился на третьем треке, пахнул палёным пластиком и ушёл в защиту. Или ещё веселее — не ушёл, а просто тихо сгорел вместе с предохранителем, который вы поставили «на глаз». Разберём наконец, как правильно использовать двухканальный автомобильный усилитель, чтобы он работал, а не лежал в багажнике как декорация.

AB или D: выбираем архитектуру под задачу, а не наоборот

Первое, что нужно усвоить: двухканальник — это не магическая коробка, которая одинаково хорошо играет что мидбас, что сабвуфер. Это усилитель определённого класса, с определённой силовой частью и определённым поведением под нагрузкой. Поэтому начинаем с архитектуры.

Класс AB — старая школа. Аналоговая выходная часть, КПД в пределах 50–60%. Зато звук плотный, гармоники низкие, контроль динамика на низких уровнях громкости — что доктор прописал. Для фронтальной акустики, особенно компонентной с шёлковыми или бумажными диффузорами, класс AB — естественный выбор. Именно из-за этого его до сих пор клепают в SQ-системах, где звук важнее децибел на метр.

Класс D — импульсная выходная часть, КПД 80–90%, радиатор меньше, нагрев меньше, блок питания компактнее. Но и характер другой: на сложном музыкальном материале верхний диапазон иногда «зернит», а мидбас теряет ту самую бархатистость. Зато под сабвуфером, особенно в оформлении типа «закрытый ящик» с мощным динамиком, класс D раскрывается: много ватт, мало тепла, стабильная работа в рамках того, что заявлено производителем под конкретную нагрузку.

Класс усилителя — это не маркетинговая наклейка и не «инновационная технология». Это физика. Подбирай её под задачу, а не под обещания на коробке.

Таблица ниже — не для красоты, а для быстрого решения в магазине или в гараже.

Если коротко: берёшь двухканальник класса AB — вешаешь на фронт. Берёшь класс D — отдаёшь сабвуферу. Пытаешься сделать универсальный солдат — получаешь компромисс, который не радует ни ухом, ни кошельком.

Поканальное подключение фронта: HPF режет, динамик живёт

Когда двухканальник работает на фронтальную акустику, первое, что нужно сделать — включить фильтр высоких частот. HPF. Не «по вкусу», не «чтоб басок был», а строго по динамику. Если у тебя компонентный фронт с мидбасом 6.5 дюйма, его нижний предел где-то 60–80 Гц в идеальных условиях. В реальности — машина, двери, переходные отверстия, и реальный рабочий диапазон ещё выше. Ниже этой границы диффузор уже не «играет», а просто болтается, расходует ход и греет катушку.

Ставим HPF на 70–80 Гц, крутизна фильтра — 12 дБ/окт, если регулятор на усилителе позволяет. На некоторых моделях ступенчатая регулировка, без плавной крутизны — не паникуем, главное сам срез. Если есть выбор между 12 и 24 дБ/окт, для мидбаса в дверях 12 дБ/окт — мягче и естественнее по фазе, 24 — круче спад, но мидбас может начать «бубнить» из-за фазового сдвига в зоне раздела. Для первой настройки оставляй 12 дБ/окт, потом подбирай ушами и измерениями.

Второй момент — уровень чувствительности (Gain). Тут начинающие мастера любят выкрутить регулятор на максимум, чтобы «погромче». В результате — клиппинг на пиках, сгоревшие ВЧ-динамики и характерный запах гари. Gain — это не громкость. Это согласование уровня сигнала с головного устройства или процессора с входом усилителя. Ставим так: регулятор громкости источника на ¾ от максимума, плавно поднимаем Gain до появления первых искажений (ухо или осциллограф), откатываем на пару щелчков назад. Всё.

Gain — это порог, а не ручка громкости. Выкрутил до упора — получил клиппинг, перегрев и предвкушение замены динамиков.

Поканальное подключение даёт ещё один бонус: возможность тонкой настройки временных задержек и уровней через внешний DSP или процессорный усилитель. Но это уже отдельная тема — если процессора нет, двухканальник AB-класса на фронте отыграет честно и без лишней возни.

Мост на сабвуфер: считаем омы, прежде чем паять

А теперь про любимое развлечение — мостовое подключение сабвуфера к двухканальнику. Тут начинается математика, которую многие ленятся считать. А зря.

При мостовом подключении выходная мощность растёт, но импеданс нагрузки делится пополам между каналами. То есть 4-омный сабвуфер в мосте заставляет каждый канал работать в режиме 2 Ом. Если саб 2+2 Ом с последовательной катушкой — то же самое, 4 Ом суммарно, по 2 Ом на канал. Если катушки параллельно и суммарный импеданс 2 Ом — каждый канал падает в 1 Ом. Вот тут и начинается веселье.

Большинство стандартных двухканальников стабильно работают в мостовом режиме только при нагрузке не ниже 4 Ом. Это значит, что их штатный минимум — 2 Ом на канал в стереорежиме, и мостом ниже этого порога лезть нельзя. Что будет, если полезете?

1. Усилитель начнёт греться. Силовая часть не рассчитана на такую нагрузку.

2. Появятся искажения — клиппинг на низах, особенно на глубоком басе.

3. Сработает термозащита — в лучшем случае. В худшем — сгорит выходной каскад.

И это не теоретические страшилки, а то, что я вижу каждую неделю на столе. Привозят двухканальник с мостом на 2-омный саб, корпус прожжённый, предохранитель в блоке питания расплавлен, проводка в багажнике подгоревшая. Спрашиваю: «А что ж ты 0 ga на саб не положил?». Молчит.

Правило простое: мостом — только 4 Ом суммарно, никаких экспериментов с параллельными катушками низкого импеданса, если производитель явно не указал поддержку 2 Ом в мостовом режиме. Хочешь 2 Ом — бери моноблок, там силовая часть заточена под эту задачу.

Двухканальник в мосте — это не моноблок. Это компромисс с ограничениями, которые нужно уважать.

Subsonic: чего нет, того нет

У большинства двухканальных усилителей нет сабсоника — фильтра ультранизких частот, который срезает всё ниже 20–30 Гц. В моноблоках он есть почти всегда, в двухканальниках — редкость. А он нужен.

Зачем? Если у тебя сабвуфер в фазоинверторном оформлении, его настройка порта обычно лежит в районе 30–40 Гц. Ниже этой частоты диффузор уже не качает воздух через порт, а просто болтается — ход растёт, катушка выходит за линейный диапазон, динамик перегревается и умирает. Сабсоник на 25–30 Гц отрезает этот «мусор», оставляя только то, что реально играет.

Двухканальник такого фильтра не имеет. Поэтому:

• Фазоинвертор и двухканальник без сабсоника — плохая пара. Особенно если саб лёгкий и с мягким подвесом.
• Закрытый ящик (sealed box) переживёт отсутствие сабсоника легче — там ход контролируется воздухом внутри корпуса.
• Бандпасс тоже рискован — в нём динамик работает на пределе хода как раз в инфразвуковом диапазоне.

Если у тебя фазоинвертор и желание использовать двухканальник — бери процессор или отдельный фильтр. Либо меняй оформление саба на закрытое. Либо покупай моноблок с сабсоником. Третьего варианта чудеса не дают — а чудес, как известно, не бывает.

Когда двухканальник лучше моноблока: SQ-система и лёгкий саб

Вот тут интересный момент. Маркетологи приучили народ к мысли: «сабвуфер — только моноблок». Это работает в SPL-сегменте, где ватт на килограмм решает. Но в SQ-системе — где звук, сцена, артикуляция баса — расклад другой.

Хороший двухканальник класса AB, включённый мостом на 4-омный саб с лёгкой подвижной системой, даёт более плотный и контролируемый бас, чем бюджетный моноблок класса D. Почему? Потому что аналоговая выходная часть AB-класса держит напряжение на просадках лучше, а низкие гармоники не «мажет» импульсная коммутация. На сложном материале — джаз, классика, вокал с контрабасом — это слышно сразу.

Кроме того, AB-усилитель в мосте даёт более «мягкую» атаку, без той рубленой импульсной характеристики, которой грешат некоторые D-классы. Если твой саб — не 12-дюймовый монстр на киловатт, а 10-дюймовый «музыкальный» динамик в закрытом ящике, двухканальник класса AB будет работать на нём лучше большинства бюджетных моноблоков.

В SQ «ватты на сабе» вторичны. Первично — контроль и артикуляция. И тут AB-мост иногда выигрывает у D-моноблока.

Но есть и обратная сторона: AB греется, жрёт ток, требует серьёзного питания. Проводка — минимум 4 ga от аккумулятора, нормальная масса на кузов, пред по силе тока с запасом. Никаких «а тут у меня 8 ga, нормально же будет». Не нормально. На долгом басовом треке просадки убьют и усилитель, и саб.

Проводка и защита: техника безопасности как религия

Раз уж заговорили про питание — отдельная глава, потому что тут косячат все. Двухканальный усилитель в мосте на саб потребляет ток, как хороший обогреватель. Если ты кинул тонкую «змеиную кожу» (так называют дешёвый алюминиевый провод в медной оплётке) сечением 8 ga и думаешь, что этого хватит — нет, не хватит. Это прямой путь к пожару. Змеиная кожа — это не провод, это катастрофа в изоляции, и нормальный монтажник её даже в руки не возьмёт.

Минимум — медный провод 4 ga (21 мм²) от аккумулятора до багажника. Если система мощная и ватт 500+ на саб — 2 ga или 0 ga. Конденсатор — не панацея, а временный буфер для пиков. Он не заменяет толстый кабель и хороший генератор.

Предохранитель — обязателен. Ставится на расстоянии не больше 40 см от аккумулятора. Номинал — по току, который тянет усилитель на максимуме, плюс запас 20–30%. Не номинал «как было на старой магнитоле». Не «автомат от бытовой сети». Нормальный автомобильный предохранитель или ANL-блок.

Клеммы — обжимные, не паяные в полевых условиях, не скрученные изолентой. Обжим гидравлическим инструментом, термоусадка, никаких оголённых участков. Масса — короткая, на зачищенную до металла кузовную панель, через ту же обжимную клемму. Никаких «прикрутил к болту крепления сиденья».

Тонкий провод, плохой пред, скрутка вместо обжима — это не «экономия», это бомба замедленного действия. И она однажды рванёт.

Выбор: чек-лист без иллюзий

Итак, ты стоишь перед витриной и смотришь на двухканальник. Что делать:

1. Определись с задачей. Фронт — бери класс AB. Саб — класс D. SQ-саб в закрытом ящике — снова AB.

2. Проверь минимальный импеданс. Для моста на саб нужно минимум 4 Ом суммарно. Если в спецификации написано «2 Ом stereo / 4 Ом bridge» — подходит. Если написано «1 Ом stable» в мосте — это уже исключение, и смотреть нужно конкретную модель, а не класс D в целом.

3. Посчитай мощность. Саб должен получать столько, сколько ему нужно, плюс запас. Не ориентируйся на «пиковую мощность» с коробки — это цифра из параллельной вселенной.

4. Оцени питание. Ток, провод, пред, генератор. Если аккумулятор штатный на 60 Ач, а ты ставишь двухканальник на 500 Вт RMS — готовься менять АКБ или ставить второй.

5. Планируй фильтры. HPF на фронте, LPF на сабе (60–80 Гц), сабсоник если есть (25–30 Гц). Без этого динамики долго не проживут.

Кстати, о соответствии нагрузки и подборе по параметрам — принцип работает и за пределами автозвука. Кто подбирает беговые кроссовки мужские с учётом веса тела, тот знает: ошибка в исходных данных ломает всё. Подробно про это разобрано здесь — нагрузка, амортизация, контроль, всё по той же логике «несоответствие параметров убивает результат».

Итого: двухканальник без иллюзий

Двухканальный усилитель — рабочая лошадка автозвука, но не волшебная палочка. Он справится с фронтом, если это класс AB. Он справится с лёгким сабом в SQ-системе, если это снова AB и закрытый ящик. Он справится с прокачкой громкого саба, если это класс D и нагрузка 4 Ом в мосте. Он не справится, если ты полезешь в 2 Ом без поддержки производителя, влепишь саб в фазоинвертор без сабсоника, кинешь тонкую проводку и поставишь предохранитель «на глаз».

Чудес не бывает. Бывает правильно подобранный усилитель, правильно настроенные фильтры и правильно сделанная проводка. Всё остальное — маркетинг, который закончится на первом длинном басовом треке.
