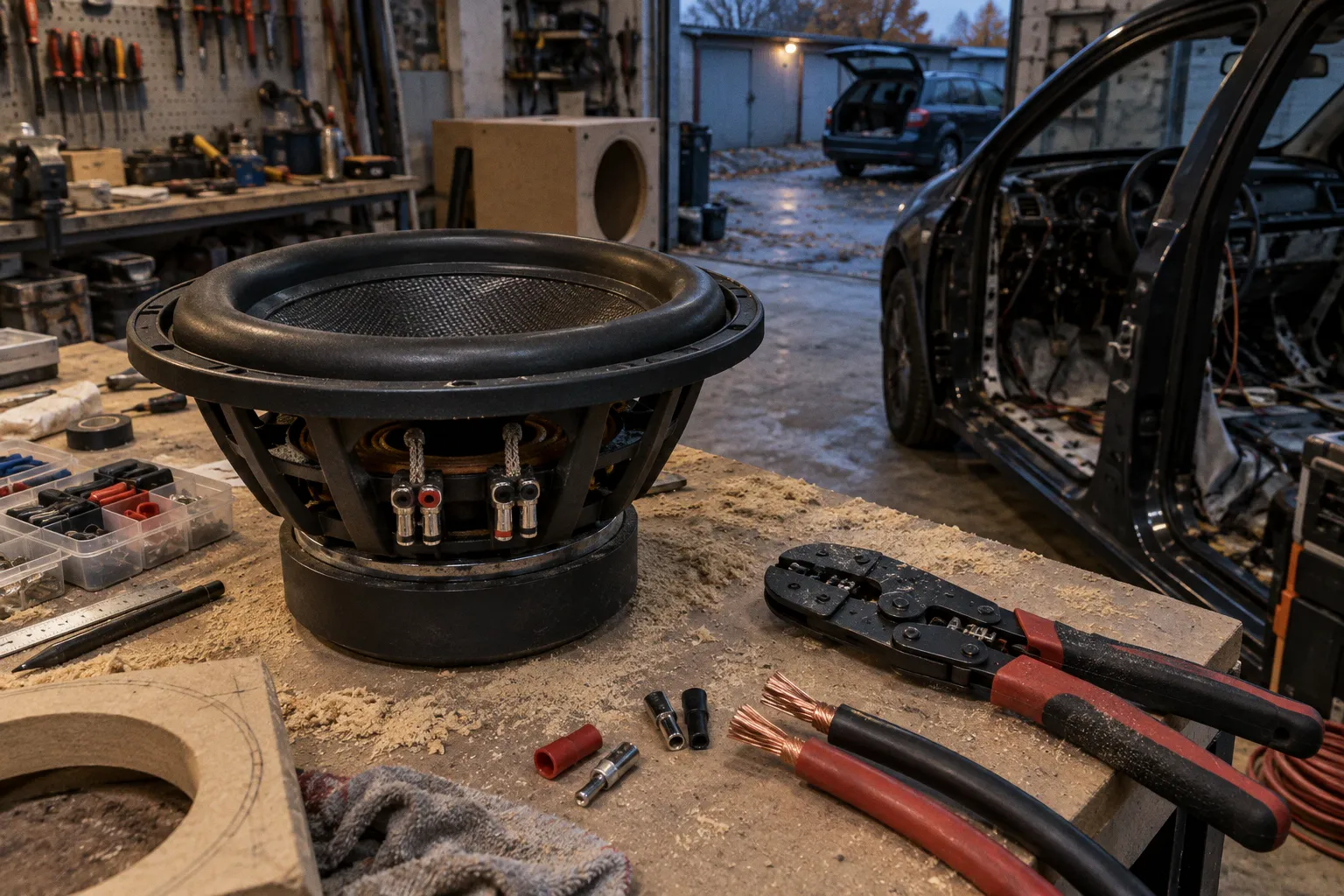

Сабвуферный динамик с двумя катушками: стоит ли переплачивать

Получить больше вариантов согласования с усилителем можно, но сама по себе вторая обмотка не прибавляет ни ватт, ни звукового давления.

Для одних систем это полезная свобода: один и тот же динамик можно подключить с разной нагрузкой. Для других две катушки останутся невостребованными, а доплата за них не решит ни вопрос с выбором усилителя, ни проблему неправильно рассчитанного короба. Разберёмся, что именно меняется в DVC-сабвуфере и когда такая конструкция действительно оправдана.

Техническая суть DVC: почему две катушки — это не про мощность

Dual Voice Coil, или DVC, означает, что у динамика две звуковые обмотки на одном каркасе. У каждой собственные выводы, поэтому на клеммной колодке обычно четыре клеммы вместо двух. Магнит, корзина и подвес могут быть такими же, как у близкой однокатушечной версии. Главное различие для подключения заключается в том, что обе обмотки можно соединять последовательно или параллельно.

Двойная катушка не делает сабвуфер мощнее. Она даёт больше вариантов подключения.

Если соединить катушки между собой, усилитель увидит один общий плюс и один общий минус. Вторая пара клемм не предназначена для питания от аккумулятора: это выводы второй звуковой обмотки, на которую подаётся тот же аудиосигнал. Ошибка здесь не добавит баса, зато может привести к неправильному подключению оборудования.

Две катушки работают совместно с одной подвижной системой. Их не стоит воспринимать как два отдельных динамика, которые можно произвольно разнести по каналам. В типичном подключении обе обмотки получают один и тот же сигнал, а схема их соединения определяет нагрузку для усилителя.

Количество катушек само по себе не задаёт ни номинальную мощность, ни качество звучания. За допустимую мощность отвечают конструкция динамика и ограничения, указанные производителем. На звук влияют многие параметры системы: сам динамик, корпус, усилитель, установка и настройка. DVC здесь решает конкретную электрическую задачу, а не служит универсальным улучшением.

Математика импеданса: как работают конфигурации 2+2, 4+4 и 1+1 Ом

Обозначение 2+2 Ом значит, что номинальный импеданс каждой из двух катушек составляет 2 Ом. Это не обязательно их сопротивление постоянному току. Номинальный импеданс используют, чтобы описать нагрузку динамика в аудиосистеме; сопротивление, измеренное обычным мультиметром на отключённой катушке, будет другим.

При последовательном соединении импедансы катушек складываются. При параллельном итоговый импеданс для одинаковых катушек становится вдвое меньше импеданса одной катушки. Поэтому динамик с двумя обмотками позволяет выбрать одну из двух нагрузок:

На примере 2+2 Ом выбор простой: параллельное подключение даёт номинальную нагрузку 1 Ом, последовательное — 4 Ом. Но это не означает, что первый вариант автоматически даст больше полезного баса. Чтобы усилитель работал с нагрузкой 1 Ом, он должен быть рассчитан на такую нагрузку в соответствующем режиме. Если минимально допустимый импеданс выше, подключение может вызвать перегрев, срабатывание защиты или повреждение усилителя.

С катушками 4+4 Ом параллельное соединение даёт 2 Ом, последовательное — 8 Ом. Это может быть удобно, если усилителю подходит одна из этих нагрузок. Вариант 1+1 Ом позволяет получить 0,5 или 2 Ом, но нагрузка 0,5 Ом допустима далеко не для каждого усилителя. Сначала смотрят паспорт устройства, а не пытаются угадать по классу усиления или внешнему виду.

Здесь важна точность: нельзя считать, что любой усилитель класса AB спокойно работает на 2 Ом на канал. Допустимая нагрузка зависит от конкретной модели и режима подключения. Одни усилители рассчитаны на 2 Ом, другие требуют более высокой нагрузки. В мостовом режиме ограничения тоже могут отличаться от работы на один канал, поэтому ориентироваться нужно на характеристики производителя именно для нужной схемы.

При подключении нескольких сабвуферов доступные варианты становятся ещё разнообразнее, но и ошибиться проще. Для каждого динамика нужно учитывать импеданс обеих катушек и общую схему соединения. Нельзя свести задачу к правилу «чем ниже Ом, тем лучше»: слишком низкая нагрузка может оказаться недопустимой, а слишком высокая не позволит использовать возможности усилителя так, как планировалось.

Влияние на подвижную систему: почему чувствительность может снизиться

Вторая обмотка требует места и добавляет проводник к подвижной системе. В конструкции конкретного динамика это может повлиять на её массу и параметры. Поэтому двухкатушечная и однокатушечная версии не всегда совпадают по чувствительности или другим характеристикам, даже если относятся к одной линейке.

Обобщать, что любой DVC-сабвуфер обязательно играет тише однокатушечного, тоже неправильно. Это зависит от конструкции и характеристик конкретных моделей. Сравнивать стоит по паспортным данным, а ещё лучше, если такие данные доступны, по измерениям при сопоставимых условиях. Само наличие двух катушек не позволяет предсказать уровень звукового давления.

Вторая катушка даёт варианты коммутации, но не заменяет сравнение характеристик динамиков.

Не следует путать чувствительность с мощностью. Высокая допустимая мощность не означает, что динамик будет громче при той же подводимой мощности. А разница в чувствительности между двумя моделями не обязательно объясняется только количеством обмоток: значение имеют магнитная система, подвижная масса, геометрия и другие особенности конструкции.

Для повседневной системы решающим часто становится не число катушек, а то, как динамик согласован с усилителем и корпусом. Неподходящий объём или настройка короба способны испортить результат даже с хорошим динамиком. Поэтому сначала оценивают всю связку, а уже потом выбирают между SVC и DVC.

Согласование с усилителем: избегаем ошибок при коммутации

Начинать подбор нужно с характеристик усилителя. В документации ищут минимально допустимый импеданс нагрузки, мощность при разных нагрузках и ограничения для мостового подключения. Если в машине уже установлен усилитель, выбор сабвуфера должен учитывать эти данные, а не только желаемый уровень громкости.

Например, катушки 4+4 Ом можно соединить параллельно и получить 2 Ом. Подойдёт ли эта схема, зависит от того, допускает ли конкретный усилитель работу с такой нагрузкой. Если в паспорте указана минимальная нагрузка 4 Ом, рассчитывать на безопасную работу при 2 Ом нельзя. Последовательное подключение тех же катушек даст 8 Ом, но мощность усилителя на такой нагрузке может отличаться от заявленной для более низкого импеданса.

У мостового режима своя логика. Нагрузка, подключённая к мосту, не всегда равнозначна той же нагрузке на один канал, поэтому нужно смотреть требования производителя к мостовой работе. Если усилитель допускает определённый импеданс на канал, это не означает автоматически, что такое же значение безопасно в мостовом режиме.

Перед коммутацией полезно проверить три вещи:

1. Минимальную нагрузку усилителя. Учитывайте именно нужный режим: один канал, несколько каналов или мост.

2. Мощность на выбранном импедансе. Цифра на корпусе усилителя без указания нагрузки мало помогает при подборе.

3. Схему соединения катушек. Проверьте, что итоговый импеданс соответствует допустимому для усилителя.

Провода от усилителя подключают к выводам звуковых катушек согласно выбранной схеме. Питание самого усилителя от бортовой сети и подключение катушек динамика — разные части системы; смешивать их нельзя. Если схема вызывает сомнения, лучше сверить её с документацией на динамик и усилитель или поручить монтаж специалисту. Ошибка с полярностью тоже может повлиять на работу системы, особенно когда в ней несколько сабвуферов.

Когда выбор в пользу двух катушек оправдан экономически и технически

DVC полезен, когда его варианты импеданса совпадают с требованиями усилителя и планом системы. Например, у владельца уже есть усилитель, рассчитанный на одну из доступных нагрузок, а нужная модель сабвуфера выпускается с подходящей парой катушек. В этом случае две обмотки дают возможность выбрать между последовательным и параллельным подключением без замены самого динамика.

Ещё один повод рассмотреть двухкатушечную версию — система с несколькими сабвуферами. Разные схемы соединения могут помочь согласовать общую нагрузку с усилителем. Но считать нужно всю систему целиком: один динамик, две катушки и один усилитель дают одни варианты, несколько динамиков — другие. На бумаге комбинация может выглядеть подходящей, но итог всё равно сверяют с ограничениями аппаратуры.

Сравнивая DVC и SVC, стоит держать в уме несколько практических вопросов:

• Совпадает ли доступный импеданс катушек с допустимой нагрузкой усилителя?
• Есть ли у однокатушечной версии нужного динамика подходящий номинал?
• Планируется ли менять усилитель или добавлять сабвуферы?
• Отличаются ли версии по чувствительности, мощности и другим важным характеристикам, а не только по числу катушек?
• Насколько заметна разница в цене относительно всей системы?

Если система уже собрана, её конфигурация не будет меняться, а однокатушечный динамик подходит усилителю, переплата за вторую катушку может не дать практической выгоды. Если же нужная нагрузка получается только при DVC-конфигурации, такая версия может быть оправдана.

В выборе между сабвуфером с двумя катушками или одной важнее не само количество обмоток, а подходящий импеданс и характеристики динамика. Не стоит выбирать катушки отдельно от остальной системы. Сначала определяют возможности усилителя, затем выбирают динамик и рассчитывают корпус. Параметры Тиля—Смолла помогают оценить, как головка будет работать в конкретном оформлении; число катушек само по себе не подскажет нужный объём короба или настройку фазоинвертора.

Итак, сабвуферный динамик с двумя катушками имеет преимущества и недостатки: он расширяет варианты подключения, но не гарантирует прироста мощности или громкости. Переплачивать за DVC есть смысл, когда его варианты импеданса решают задачу согласования с усилителем или дают полезную гибкость на будущее. Если подходящая однокатушечная модель уже совпадает с требованиями системы, лишняя пара клемм ничего не улучшит. Сверьте номинальный импеданс катушек с характеристиками усилителя, а затем выбирайте динамик по параметрам и условиям установки.
