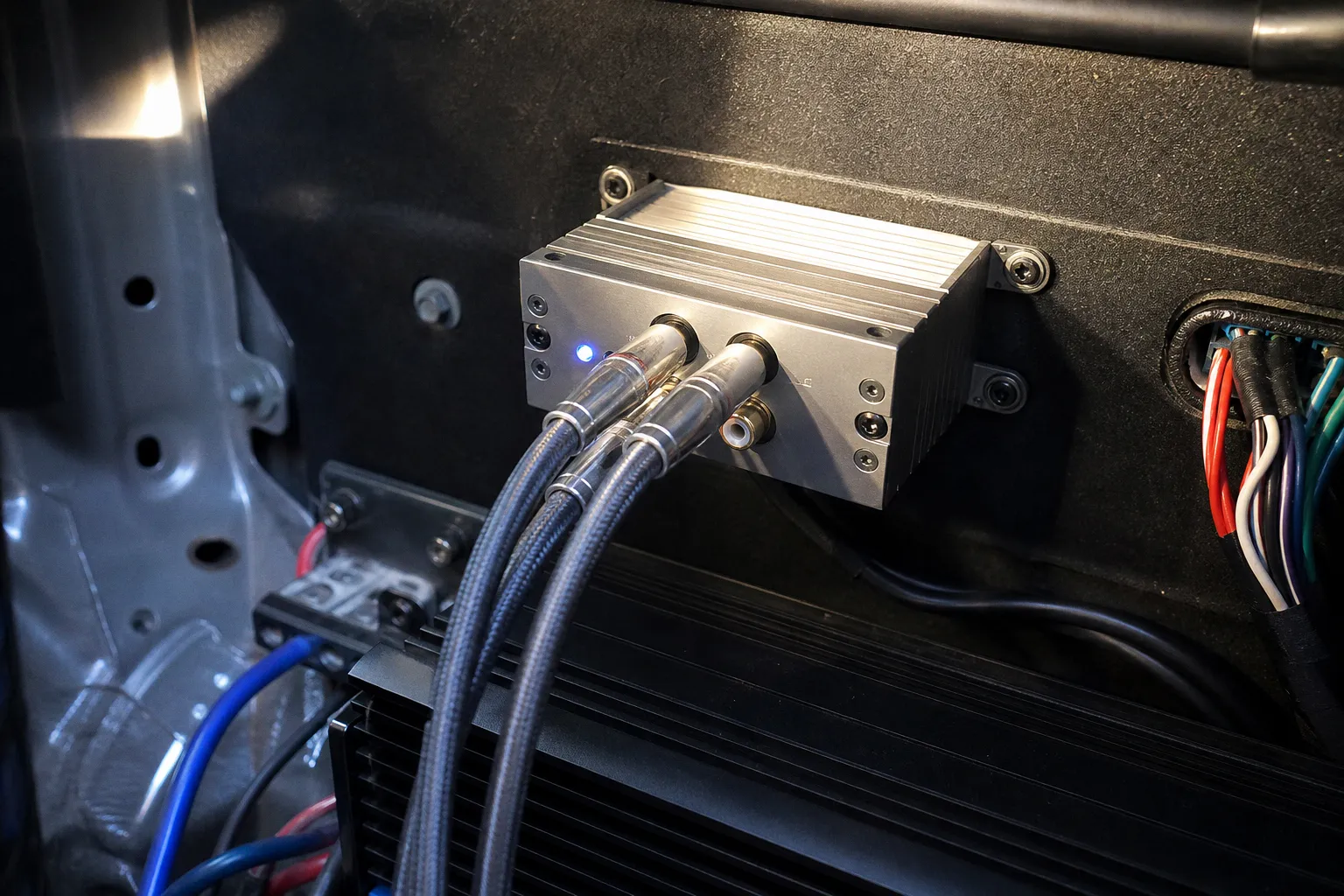

Усилитель сигнала автомобильный: 5 способов поднять вольтаж RCA
Знаком ли вам этот едва уловимый электрический шорох, который проступает в паузах между нотами, когда на малой громкости вы пытаетесь разобрать тонкое послезвучие тарелок или дыхание вокалиста?
Этот призрак не принадлежит самой записи — его порождает система, и чаще всего виновником оказывается скромное напряжение на линейных выходах головного устройства. Вопрос, как поднять вольтаж на RCA, встаёт перед каждым, кто однажды решил выйти за пределы компромиссов штатной акустики и собрать систему, способную передать фактуру живого звучания.
Электрический шёпот: почему тихий сигнал слышнее, чем кажется
Прежде чем перебирать способы, стоит вслушаться в саму природу помехи. Наводки в автомобильной электросети — вещь упрямая и почти неизбежная: их амплитуда фиксирована, и они будут сопровождать любой кабель, проложенный рядом с жгутами проводки. Генератор, блоки управления, даже масса кузова — всё это создаёт тот самый невидимый электрический фон, который так и норовит подмешаться к музыкальному сигналу.
Здесь и кроется ключ к пониманию проблемы. Полезный аудиосигнал и паразитная наводка живут в одном и том же кабеле, и побеждает тот, кто громче. Если магнитола выдаёт на RCA скромные полтора-два вольта, усилителю приходится выкручивать Gain, чтобы получить заявленную мощность. Каждый поворот регулятора — это не только усиление музыки, но и подъём шумовой полки, на фоне которой тонкие нюансы записи теряют свою микродинамику, артикуляция вокала становится вязкой, а послезвучия тарелок просто растворяются. На мой слух, именно этот момент становится водоразделом между «есть звук» и «есть музыка».
Чем ниже напряжение на входе усилителя, тем выше приходится поднимать чувствительность — и тем отчётливее слышен фоновый шум, который превращает паузы в записи в неприятный электрический шорох.
Простой арифметический пример делает эту связь наглядной. Бюджетные головные устройства работают на линейных выходах в диапазоне 1,5–2,5 В. Продвинутые процессорные магнитолы способны выдавать уже 4–5 В. Разница в два-три раза означает, что во втором случае усилитель сможет работать с существенно меньшим Gain, а уровень фонового шума упадёт пропорционально. Это не магия и не маркетинг — это чистая физика соотношения сигнал/шум, в которой высоковольтный источник всегда имеет фору перед тихим.
Линейный драйвер: первый инструмент в арсенале настройщика
Когда источник сигнала не способен дать нужный размах напряжения, между ним и усилителем встаёт посредник — линейный драйвер. По сути, это небольшое активное устройство, которое принимает штатные два вольта с магнитолы и на выходе отдаёт уверенные 7–10 В. Некоторые специализированные эквалайзеры со встроенным драйвером вытягивают эту цифру до 15 В, чего вполне достаточно для самых требовательных усилителей с их входными допусками.
На мой слух, грамотно подобранный линейный драйвер делает с системой то, что не под силу никакой замене кабелей: после его установки паузы в записях обретают ту самую бархатную тишину, на фоне которой любой музыкальный штрих проступает с пугающей отчётливостью. Щелчок медиатора о струну, шорох смычка, едва уловимое дыхание зала — всё это становится не теоретической возможностью, а реальностью повседневного прослушивания, тем подарком, ради которого и затевается возня с сигнальной частью.
При выборе драйвера я всегда обращаю внимание на три вещи: заявленный диапазон выходного напряжения, наличие плавной регулировки уровня с надёжной фиксацией и качество собственной элементной базы. Дешёвые безымянные решения порой вносят в сигнал собственную окраску — лёгкую вуаль или, наоборот, неестественную резкость на верхах. Хороший драйвер должен быть прозрачен, как добротный микрофонный кабель: его задача — не привнести своё, а дать чужому зазвучать в полный рост.
Active LOC: мост между штатной электроникой и мечтой о звуке
Отдельного разговора заслуживает случай, когда замена головного устройства невозможна в принципе — например, в автомобиле со сложной штатной аудиоподготовкой, где магнитола завязана на бортовую электронику, парктроники, климат и прочие системы, а вмешательство в проводку грозит ошибками в CAN-шине. Здесь на помощь приходят активные преобразователи уровня, или Active LOC.
Их задача шире, чем у простого линейного драйвера. Active LOC принимает сигнал высокого уровня — тот, что штатная магнитола отдаёт непосредственно на динамики, — и преобразует его в низкоуровневый RCA-сигнал, понятный любому внешнему усилителю. Но это лишь полдела: многие активные модели оснащены встроенными цепями усиления, которые позволяют на выходе получить стабильные 8–9 В. Получается элегантное решение, когда одним устройством мы согласуем уровни и одновременно получаем необходимый вольтаж, не вмешиваясь в архитектуру штатной системы.
Активный LOC — не просто переходник, а полноценный участник звуковой цепи: он принимает то, что отдаёт штатная магнитола, и возвращает ей же качественный низкоуровневый сигнал с запасом по напряжению.
Важный нюанс, о котором часто забывают: при использовании Active LOC критически важно следить за качеством заземления. Я не раз сталкивался с системами, где после установки преобразователя появлялся лёгкий, но навязчивый «рокот» на малой громкости. Причина почти всегда крылась не в самом устройстве, а в неправильной разводке массы — её прокладывали рядом с силовыми кабелями или подключали к первой попавшейся точке кузова. Здесь работает старое правило: чем чище земля, тем прозрачнее музыка. И никакой линейный драйвер не спасёт систему, в которой изначально допущены грубые ошибки монтажа.
DSP и активные кроссоверы: цифровая точность плюс аналоговый размах
Цифровой сигнальный процессор давно перестал быть экзотикой и превратился в рабочий инструмент любого, кто всерьёз говорит о правильной сцене в автомобиле. Но у него есть менее очевидная функция — многие современные DSP оснащены высоковольтными выходами, способными отдавать на усилитель стабильные 5–8 В. Этот запас решает сразу две задачи: позволяет тонко настроить задержки, параметрический эквалайзер и фазу, и одновременно даёт усилителю возможность работать в комфортном диапазоне Gain, не вытаскивая на свет фоновый шум.
Отдельной строкой стоит упомянуть активные кроссоверы. Такие устройства, как, например, DD Audio X1.1, совмещают функции частотной разделительной фильтрации и линейного драйвера. На выходе они дают стабильный сигнал с напряжением до 7 В. Для систем, где DSP не планируется, а активное деление на полосы продиктовано самой архитектурой, это элегантное решение «два в одном», позволяющее сэкономить и место в багажнике, и бюджет.
На мой слух, главное преимущество процессорной обработки — не в количестве вольт, а в возможности выстроить пространственную сцену. Поднять вольтаж — это лишь условие для того, чтобы тонкая настройка задержек и уровней не тонула в шуме. Когда сигнал чистый, а у DSP достаточно разрешения, начинает работать настоящая магия: водитель, который физически сидит ближе к левому динамику, слышит вокал ровно по центру капота, словно исполнитель стоит прямо перед лобовым стеклом. Именно ради этого ощущения и стоит возиться с сигнальной частью.
Новая голова системы: когда стоит начать с источника
Иногда самое честное решение — признать, что источник сигнала попросту не справляется. Бюджетные головные устройства с их полутора-двумя вольтами на RCA остаются узким местом системы, и никакой, даже самый качественный линейный драйвер не превратит их выход в эталонный. Здесь стоит задуматься о замене самой магнитолы — и это не каприз, а логика построения звукового тракта, в котором каждый следующий элемент должен получать от предыдущего максимум того, на что тот способен.
Современный рынок предлагает немало моделей с высоковольтными линейными выходами. В качестве ориентира можно вспомнить медиа-ресивер JVC KD-X375BT, у которого заявлены 5-вольтовые выходы RMS. Это не рекордная цифра, но для большинства разумных систем её вполне достаточно, чтобы усилитель мог работать с минимальным Gain и не вытаскивать на поверхность фоновый шум. При выборе нового головного устройства я советую смотреть не только на заветные вольты, но и на архитектуру выходов: наличие отдельной пары RCA на сабвуфер, возможность отключения встроенных цепей коррекции, качество применяемого ЦАП. Высокий вольтаж — это хорошо, но он должен сочетаться с чистотой самого сигнала, иначе мы получим громкую передачу всё того же посредственного материала, только теперь с поднятой шумовой полкой.
Пять путей к чистому сигналу: сводная картина
| Способ | Типичный вольтаж на выходе | Сложность установки | Особенно уместен |
|---|---|---|---|
| Замена магнитолы на модель с высоковольтными выходами | 4–5 В | Средняя (переходная рамка, переподключение) | Новое строительство системы с нуля |
| Линейный драйвер (отдельный) | 7–10 В (до 15 В с EQ) | Низкая (врезка в межблочный тракт) | Сохранение штатной магнитолы, но желание улучшить сигнал |
| Active LOC с функцией усиления | 8–9 В | Средняя (согласование высокого уровня) | Штатные системы, завязанные на CAN-шину |
| DSP-процессор с высоковольтными выходами | 5–8 В | Средняя-высокая (настройка, прокладка) | Серьёзные SQ-системы с выстроенной сценой |
| Активный кроссовер с функцией драйвера | до 7 В | Средняя | Системы с активной фильтрацией без отдельного DSP |
Кому и зачем это нужно
После всех технических нюансов хочется вернуться к главному — к слушателю. Подъём вольтажа на RCA — не самоцель и не очередной пункт из бесконечного списка мнимых улучшений. Это инструмент, который оправдан в нескольких вполне конкретных случаях, и в каждом из них он работает на возвращение музыке её настоящей фактуры.
Если вы слышите в паузах тот самый фоновый шорох, который не даёт наслаждаться тишиной, если на малой громкости артикуляция вокала размывается, а послезвучия тарелок превращаются в невнятный звон — значит, ваша система работает на пределе Gain, и у неё попросту нет запаса по соотношению сигнал/шум. В этом случае любой из перечисленных способов способен вернуть музыке её естественную глубину, а вам — радость от прослушивания знакомых записей, в которых вдруг проступают детали, прежде скрытые за электрической завесой.
Если же ваш усилитель работает с комфортным запасом, фон в паузах неразличим, а динамический диапазон передаётся без потерь — возможно, вам и не стоит лезть в эту историю. Лучшее улучшение, которое можно сделать в любой аудиосистеме, — это правильно настроенное звено, а не добавление нового. Я бы рекомендовал начать с малого: попробовать линейный драйвер, послушать, как изменится тишина между нотами, оценить, насколько глубже зазвучали знакомые пластинки. Если разница ощутима — значит, путь выбран верный. Если нет — возможно, узкое место находится совсем в другом месте системы, и вопрос вольтажа здесь ни при чём.
