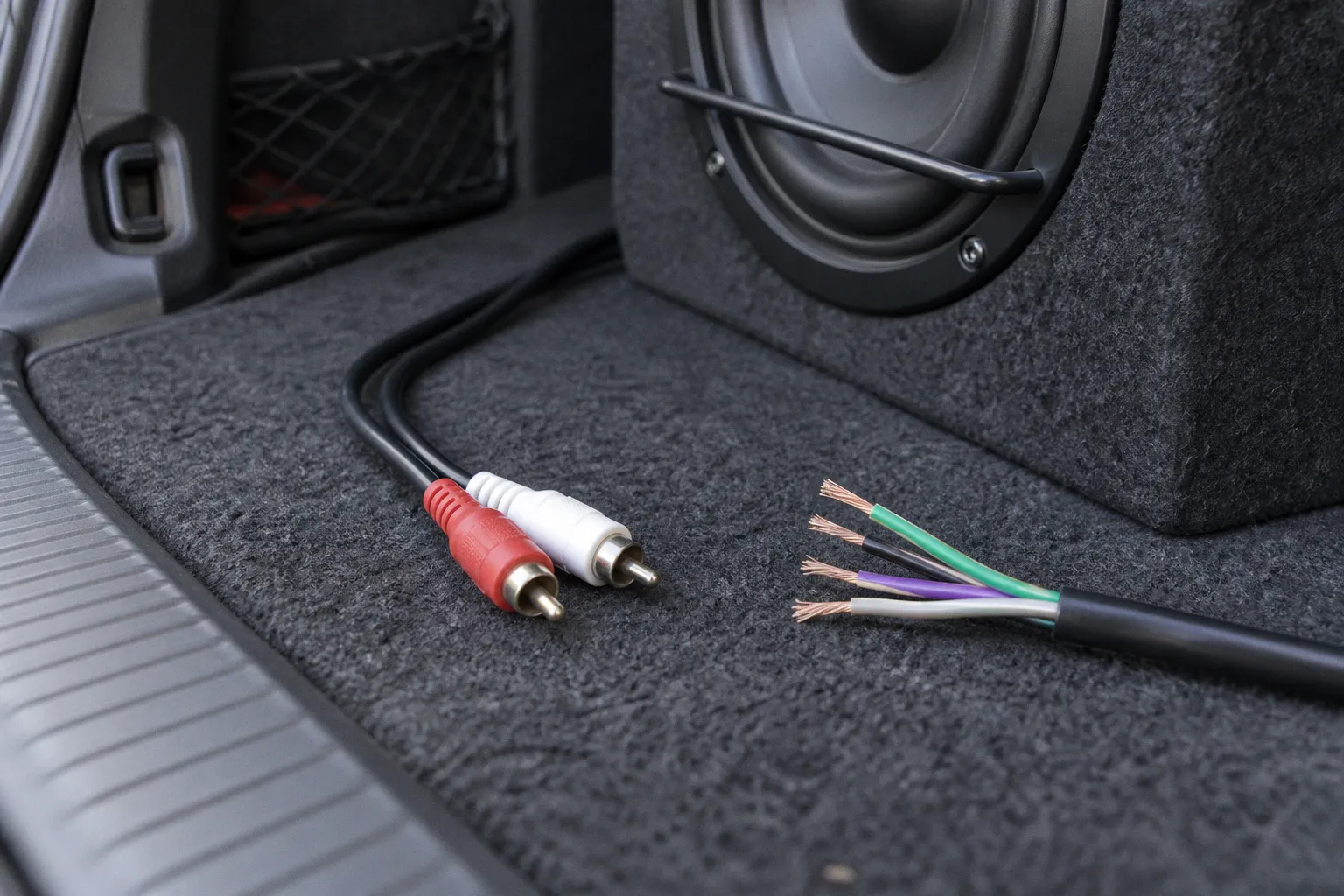

Активный сабвуфер к магнитоле: RCA или высокий уровень?
Знаешь, что меня бесит больше всего? Когда парень притаскивает в гараж свежий активный саб за двадцатку, глаза горят, в зубах — сигарета, в кармане — короткий обрезок акустического провода.
И на полном серьёзе: «Дэн, чё ты там, втыкай давай, я уже всё купил!» Открываю его багажник — а там провода болтаются как водоросли, предохранителя нет, REM висит в воздухе. И вот сидим мы с ним потом в три ночи, разматываем эту портянку заново, потому что у него фонит, магнитола уходит в защиту, а саб играет так, будто его через подушку слышно.
Схема подключения активного сабвуфера к магнитоле — это не высшая математика и не лотерея. Это конкретная последовательность действий, где каждая ошибка стоит нервов, денег и иногда — сгоревшей проводки. Сегодня разберём оба варианта — RCA и высокий уровень — по косточкам, чтобы ты больше никогда не сидел в три часа ночи в гараже с тестером в зубах.
RCA: низкоуровневый сигнал для тех, у кого есть линейные выходы
RCA — это низкоуровневое подключение. Звучит умно, на деле всё проще: берёшь межблочный кабель с тюльпанами на концах, суёшь одним концом в линейный выход магнитолы, другим — во вход на активном сабе. Всё. Никакой магии, никакого колдовства.
Линейный выход — это клеммы на задней стенке ГУ, куда выходит сигнал ещё до того, как его усилил встроенный усь. То есть ты отдаёшь сабу сигнал, который ещё не проходил через мощностной каскад магнитолы. Активный саб его сам разгоняет до нужной громкости своим встроенным усилителем.
Почему этот вариант так популярен? Потому что сигнал идёт по экранированному межблочному кабелю. Экран — это такая оплётка вокруг центральной жилы, которая не пускает внутрь наводки от силовой проводки, от генератора, от всей электрической каши, которая гуляет по кузову. Ты ведь не хочешь, чтобы у тебя в басу шипело и гудело вместе с оборотами двигателя? Вот экран — это и есть защита от этого безобразия.
Когда применяется RCA? Когда у тебя магнитола с линейными выходами — как правило, aftermarket-голова, где эти выходы предусмотрены конструкцией. Обычно это отдельные тюльпаны сзади, подписанные как SW (Subwoofer), Sub Out или просто RCA. На многих ГУ это один моно-выход для саба, на других — пара выходов на задние динамики, откуда тоже можно забрать сигнал.
RCA — подключение через линейные выходы. Если магнитола их имеет — это стандартный и самый straightforward путь: отдельный экранированный кабель, отдельная трасса, минимум головной боли.
Но есть нюанс. Если у тебя один Sub Out (mono), а на активном сабе — два RCA входа (левый и правый), нужен Y-разветвитель. Это такая мелкая деталь, которая множит один тюльпан на два. Без него ты либо не подключишь саб вообще, либо будешь слушать только один канал. Стоит копейки, продаётся в любом автозвуковом магазине.
Ещё нюанс: межблочный кабель и силовой кабель питания саба должны идти по разным сторонам кузова. Это не рекомендация — это закон выживания звука. Если кинуть их в одном жгуте, наводки попрут в сигнал, и вместо баса получишь кашу с гулом. Разнёс по разным бортам — и спишь спокойно.
High Level Input: штатный способ для магнитол без RCA
А теперь про ситуацию, когда у тебя штатная магнитола. Та, что стояла с завода, без всяких там тюльпанов сзади, с прошивкой под климат и парктроники, которую менять — себе дороже. На ней линейных выходов нет в принципе. Что делать?
Тут в игру вступает высокоуровневый вход — High Level Input. На активном сабе он выглядит как клеммная колодка или разъём, подписанный HI-INPUT, Speaker Level Input или просто «вход от динамиков». Туда приходят уже два провода — плюс и минус, как на обычную колонку. Подключаешь их параллельно проводам задних динамиков, и саб сам разбирается, что с этим сигналом делать.
Как он разбирается? Внутри активного саба стоит понижающий преобразователь уровня. Он берёт усиленный сигнал, который пришёл со встроенного усилителя магнитолы, и понижает его обратно до линейного уровня. Дальше этот линейный сигнал идёт на собственный усилитель саба и разгоняется до нужной громкости. По сути, магнитола работает как донор — она лишь передаёт сигнал, а основное усиление делает саб.
Важный момент, который пугает новичков: «Я же подключаюсь к тем же проводам, что идут на колонки. Не перегружу ли я встроенный усилитель магнитолы?» Нет, не перегрузишь. Блок HI-INPUT на активном сабе имеет высокое входное сопротивление. Это значит, что он берёт с проводов сигнал, но почти не нагружает их. Для магнитолы всё выглядит так, будто к ней подключены одни задние колонки, и ничего больше. Параллельное подключение не снижает импеданс нагрузки.
Кабель для высокого уровня обычно идёт в комплекте с активным сабом. Это обычный акустический провод сечением около 0.5–1.5 мм². Если в комплекте не нашлось или длины не хватает — берёшь любой медный акустический кабель нужного калибра и тянешь параллельно штатной проводке задних динамиков.
High Level — штатный инструмент для штатных магнитол. Нет линейных выходов на ГУ — вот он, готовый вход на сабе. Подключил к задним динамикам, и поехали.
Питалово: +12V, масса и предохранитель в 30 см от АКБ
Теперь самое мясо — питание. Без него активный саб — просто красивый ящик в багажнике. Активному сабу нужна сила, и не хилая: берёт он её прямо с аккумулятора.
Кабель питания — плюсовой провод сечением минимум 8 AWG для маломощных моделей, 4–6 AWG для серьёзных голов. Тянется от плюсовой клеммы АКБ через моторный отсек, через салон, в багажник. Главное правило: предохранитель врезается в плюсовой провод на расстоянии не более 30 см от аккумулятора.
Почему именно 30 см? Это не цифра с потолка. Это компромисс между защитой и удобством. Если кабель где-то перетрётся, оплавится, замкнёт на массу — ток пойдёт по цепи до предохранителя. Чем ближе предохранитель к АКБ, тем короче участок, который остаётся незащищённым. 30 см — это максимум, дальше — лотерея с проводкой. Ставишь в 20 см — ещё лучше. Забыл поставить — ну, привет сгоревшему жгуту и оплавленному пластику в моторном отсеке. Видел такое не раз. Кстати, маршрутизация проводов и подбор изоляции — тема, где много нюансов, логика та же, что и в строительном деле: сначала защита, потом эстетика.
Масса — минусовой провод от активного саба на кузов. Не на массу магнитолы, не на массу фары — на короткий болт с зачищенной до блеска контактной площадкой на кузове. Длина массы — чем короче, тем лучше. Полметра — норма, метр — уже на грани. Если есть возможность прикрутиться к металлу рядом с сабом — делай это. Плохой контакт на массе = гул, фон, просадки звука на пиках.
Калибр силового кабеля и зачем это важно
Если кабель тонкий — он будет греться, как утюг, и просаживать напряжение. Ты выкручиваешь громкость на магнитоле, саб начинает жрать ток, напряжение в сети падает, свет в салоне слегка меркнет, фары тускнеют. Это называется просадка. Силовой кабель должен быть такого сечения, чтобы просадка была минимальной.
| Мощность саба (RMS) | Сечение кабеля (AWG) | Сечение (мм²) |
|---|---|---|
| до 300 Вт | 10–8 | 5–8 |
| 300–600 Вт | 8–4 | 8–21 |
| 600 Вт и выше | 4–2 (или две жилы 8 AWG) | 21–33 |
Цифры ориентировочные, для длинных трасс (5+ метров) лучше взять на ступень толще. Лучше перестраховаться медью, чем потом искать, где в жгуте оплавилась изоляция.
REM и автовключение: как заставить саб просыпаться вовремя
Окей, питание подключили. Но как саб поймёт, что его пора включать? Вручную кнопкой — это не наш метод, забыл нажать — и едешь без баса. Нужен REM.
REM (Remote) — это управляющий провод, по которому магнитола посылает сабу команду «проснись». Когда ты включаешь голову, на REM появляется +12V. Саб это видит и включает свой встроенный усилитель. Выключаешь голову — REM обесточивается, саб засыпает.
На магнитоле REM выходит либо как отдельный провод, подписанный Remote или AMP, либо как синий провод (на многих aftermarket-головах это именно синий, идущий в жгуте питания ГУ). На штатных магнитолах бывает сложнее: иногда там есть провод AMP-C, иногда его нет. Если нет — выручает функция авто-детекта в самом сабе. Многие активные сабы умеют определять появление сигнала на входе (RCA или HI-INPUT) и включаться самостоятельно без REM. Это удобно, но провод REM надёжнее.
Без REM саб либо не включится вообще, либо будет включаться нестабильно. Это частая просада у новичков: всё подключили, а саб молчит. Идут в гараж, покупают новый саб, а потом оказывается, что просто забыли про REM или не туда его подключили.
LPF и настройка: фильтр низких частот
Вот саб включился, играет — и тут начинается магия настройки. На активном сабе сбоку или спереди есть панель с крутилками и переключателями. Среди них — LPF, он же Low Pass Filter, он же фильтр низких частот. Что он делает?
LPF обрезает всё, что выше определённой частоты. Например, ты выставил LPF на 80 Гц — значит, саб будет играть только то, что ниже 80 Гц, а всё, что выше, будет плавно затухать. Зачем? Потому что саб — это не колонка, он не должен петь голосом или играть тарелочками. Его дело — качать воздух в нижнем диапазоне. Всё, что выше, — территория мидбаса и середины, её отдают обычным динамикам.
Диапазон настройки LPF для активного саба обычно лежит в пределах 60–120 Гц. Куда крутить — зависит от того, какие динамики стоят в дверях и сзади, какой у них размер, какой характер баса ты хочешь.
| Ситуация | Рекомендуемая частота LPF | Почему |
|---|---|---|
| Штатные динамики 16–17 см в дверях | 80–100 Гц | Чтобы не было «ямы» между сабом и мидбасом |
| Динамики 20 см и больше, или компонентная акустика с хорошим мидбасом | 60–80 Гц | Мидбас сам тянет до 80–100 Гц, саб подхватывает ниже |
| Хочешь жёсткий панч, удары в грудь | 70–90 Гц | Бас быстрее, суше, агрессивнее |
| Хочешь мягкий глубокий низ, «подушку» баса | 50–70 Гц | Саб тянет ниже, звук мягче, объёмнее |
Это не жёсткие правила, а отправные точки. Ушами слушай, крути, пока не получишь то, что нравится.
Y-разветвители и согласование уровней: мелочи, которые решают всё
Вернёмся к моменту, который многих ставит в тупик. Магнитола с одним Sub Out (mono), активный саб с двумя RCA входами (L и R). Что делать?
Y-разветвитель. Это маленький переходничок с одного тюльпана на два. Один конец — в магнитолу, два других — в саб. Сигнал моно раздаётся на оба канала. Звук в итоге одинаковый слева и справа, потому что моно — он и в Африке моно. Никакой потери качества, никакого колдовства, обычная механика.
Если разветвителя нет — работает только один вход, второй висит в воздухе. Звук либо не идёт вообще, либо идёт с одного канала, и ты сидишь, как идиот, и не понимаешь, чего не хватает.
Теперь про согласование уровней. На активном сабе есть крутилка Gain (или Level). Она регулирует, насколько сильно встроенный усилитель будет разгонять входной сигнал. Крутишь слишком мало — саб еле дышит, баса почти не слышно. Крутишь слишком много — саб хрипит, клиппит, в звуке появляются искажения и неприятный «дребезг».
Как настроить Gain без клиппа? Стандартная методика:
1. На магнитоле выставляешь громкость примерно на 75–80% от максимума — это рабочий уровень.
2. На сабе Gain накручиваешь с минимума, медленно повышаешь.
3. Слушаешь. Как только в басу появляются искажения, хрипы, «зерно» — чуть откручиваешь Gain назад.
4. Это и есть твоя рабочая точка. Бас чистый, громкий, без искажений.
Не надо выкручивать Gain на максимум — это не значит «громче». Это значит «больше искажений». Громкость системы регулирует магнитола, а Gain — только согласование уровней.
Типичные просады: чего избегать
После всех настроек хочется расслабиться и кайфовать. Но иногда система выкидывает фокусы. Список типичных косяков, которые я видел в гаражах не один десяток раз:
- Предохранитель далеко от АКБ. Или его нет вовсе. Результат — оплавленная проводка.
- Межблочка и сила идут в одном жгуте. Результат — фон, наводки, шипение.
- REM не подключён или подключён не туда. Результат — саб молчит или включается нестабильно.
- LPF не настроен или выкручен на максимум. Результат — саб пытается играть всё подряд, звук мутный, без фокуса.
- Gain выкручен на максимум. Результат — хрип, клиппинг, сгоревшая катуха.
- Масса на кузове плохо затянута или на краске. Результат — просадки, фон, нестабильная работа.
- Y-разветвитель забыли, и саб играет в один канал. Результат — «чего-то не хватает, а чего — не пойму».
- Кабель питания тонкий для заявленной мощности саба. Результат — просадки напряжения, сало мерцает свет, саб еле тянет.
Каждый из этих пунктов — не «нюанс», а потенциальная потерянная неделя возни в гараже.
Запомни: правильное подключение — это не магия, а техника. Питание с защитой, сигнал по экрану, REM на месте, LPF настроен — и саб поёт так, что стёкла дрожат, а проводка цела.
Подведём итоги
Активный сабвуфер к магнитоле подключается одним из двух путей. Через RCA — если у тебя голова с линейными выходами. Экранированный межблочный кабель, отдельная трасса вдали от силовой проводки. Через High Level Input — если у тебя штатная магнитола без RCA, и менять её ты не хочешь или не можешь. Понижающий блок HI-INPUT сам разберётся с уровнем сигнала, нагрузки на встроенный усь ГУ не будет.
В обоих случаях саб требует силового питания от АКБ с обязательным предохранителем в 30 см от плюсовой клеммы. Управление включением — через REM или автодетект сигнала. Настройка — LPF в районе 60–120 Гц, Gain по ушам до чистого баса без клиппа.
RCA предпочтителен, если магнитола имеет линейные выходы — это стандартный путь для aftermarket-голов. High Level предусмотрен конструкцией активных сабов именно для штатных магнитол без RCA — подключился к задним динамикам, и всё работает. Оба варианта штатные, оба надёжны при грамотной установке. Выбор определяется тем, что стоит на торпедо.
А теперь главный совет, который я даю каждому, кто впервые подключает активный саб. Не торопись. Не слушай продавцов, которые говорят «там всё просто, воткнул и поехал». Воткнуть — просто. А вот сделать так, чтобы саб качал, магнитола не уходила в защиту, и проводка не оплавилась через месяц — это уже ремесло. Делай по уму, проверяй каждый контакт, чисти массу до металла, и будет тебе счастье в багажнике и улыбка до ушей на соревнованиях.
Всё, пошёл собирать свой комплект — завтра замер, нужно довести ход диффузора до ума. Удачи на дорогах и да будет бас!
