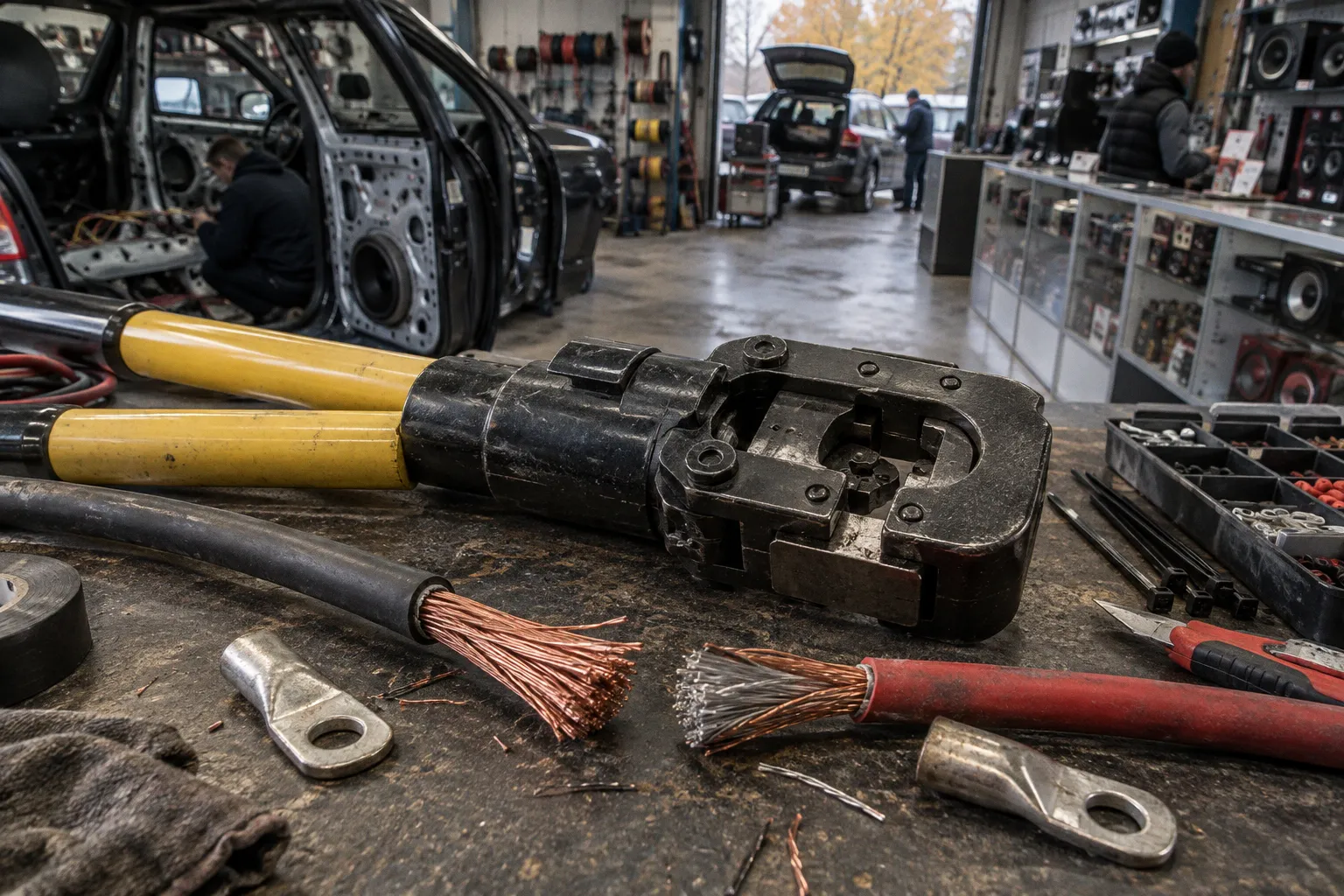

Акустические провода: почему медь вытесняет омедненный алюминий

Потом ставит усилитель, прокладывает силовую линию через весь салон, а через некоторое время получает просадку напряжения, горячий пред или странно живущие своей жизнью клеммы. Виноват, конечно, усилитель. Или аккумулятор. Или магнитные бури. Кабель в этой версии событий обычно ни при чем — пока не приходится переделывать монтаж.

На практике акустические провода и силовые кабели из омедненного алюминия CCA проигрывают чистой меди не из-за мифического «плохого звучания алюминия». Кабель не красит сцену и не добавляет бас магическим составом жилы. Разница гораздо прозаичнее: сопротивление, нагрев, просадка напряжения, коррозия и механическая надежность соединений. Чудес не бывает.

Медь против CCA: сначала считаем сопротивление, потом слушаем

Чистая медь и алюминий отличаются удельным электрическим сопротивлением. Для меди это примерно 0,017 Ом·мм²/м, для алюминия — около 0,028 Ом·мм²/м. То есть алюминий проводит ток заметно хуже: его проводимость составляет примерно 60–65% от медной.

В CCA используется алюминиевая жила с тонким медным покрытием. Снаружи такой кабель действительно может выглядеть почти как медный: блестящая оболочка, аккуратная маркировка, приличная гибкость. Но основную массу проводника составляет алюминий. Медный слой не превращает его в OFC и не отменяет свойства сердцевины.

Это принципиально для силовой линии усилителя. Когда ток проходит по кабелю, сопротивление проводника превращается в падение напряжения и тепло. Чем длиннее трасса и чем выше ток, тем заметнее эффект. В автомобиле кабель редко лежит коротким прямым отрезком: от аккумулятора он идет через моторный щит, пороги, иногда под сиденье или в багажник. Обратный путь через кузов тоже не всегда идеален — особенно если масса прикручена к окрашенному металлу, тонкому кронштейну или случайной заводской шпильке.

У акустической линии токи обычно ниже, чем у силовой, но это не означает, что материал можно выбирать вслепую. При большой длине, низком сопротивлении динамика и заметной мощности сопротивление кабеля начинает влиять на работу системы. Не на «аудиофильскую воздушность верхов», а на вполне электрические параметры: часть напряжения теряется на проводе, а усилитель получает менее стабильную нагрузку.

Что происходит с кабелем CCA в реальной инсталляции

У омедненного алюминия есть только одно очевидное преимущество — цена. Кабель CCA обычно в 2–3 раза дешевле медного аналога того же заявленного сечения. Для рекламного комплекта это удобно: на коробке можно написать внушительный калибр, а итоговая стоимость останется приятной.

Но заявленное сечение и реальная способность проводить ток — не одно и то же. Если сравнивать CCA и медь одинакового номинального сечения, алюминий будет иметь большее сопротивление. Чтобы приблизиться к характеристикам медного кабеля, CCA приходится брать минимум на один калибр AWG больше, то есть с запасом по сечению.

И тут начинается любимая бухгалтерия бюджетной инсталляции:

• CCA дешевле;
• для компенсации потерь нужен более толстый CCA;
• толстый CCA сложнее уложить и обжать;
• экономия уменьшается;
• слабые места — клеммы, предохранитель, масса и соединения — никуда не исчезают.

В итоге попытка сэкономить на материале часто превращается в покупку более толстого кабеля, дополнительных наконечников и долгого поиска причины нагрева. Можно было сразу взять медь и спокойно заниматься настройкой процессора, а не измерять температуру силовой линии рукой.

Материал кабеля влияет не на мистический характер звука, а на то, сколько напряжения реально доедет до усилителя и насколько долго проживут соединения.

Сечение кабеля и материал проводника: одинаковый диаметр не означает одинаковый результат

В автозвуке любят обсуждать калибры AWG и сечение в квадратных миллиметрах, но часто забывают добавить третий параметр — материал. Между медным кабелем и CCA одного размера нет электрического равенства.

Упрощенно картина выглядит так:

Эта таблица не означает, что любой тонкий медный провод автоматически лучше любого толстого CCA в любой системе. Сечение, длина, ток и качество монтажа по-прежнему важны. Смысл в другом: сравнивать кабели нужно не по цвету оболочки и не по цифре на упаковке, а по реальному проводнику внутри.

Где ошибка особенно быстро проявляется

Есть несколько типичных конфигураций, в которых слабый кабель перестает быть теорией.

1. Длинная силовая трасса до багажника.

Чем длиннее провод, тем выше суммарное сопротивление. Положительный кабель от аккумулятора и обратный путь через массу образуют общую цепь. Если обе части выполнены без запаса, просадка напряжения проявится на пиках нагрузки.

2. Мощный моноблок или несколько усилителей.

При росте потребления ток увеличивается, а вместе с ним растут потери и нагрев. Кабель, который «нормально работал» на одном небольшом усилителе, не обязан выдерживать серьезную систему.

3. Плохая масса.

Толстый плюс не спасает монтаж, если минус прикручен к крашеному металлу через случайное кольцо. Сопротивление появляется не только внутри кабеля, но и в каждом контакте.

4. Место рядом с влагой и постоянной вибрацией.

Дверь, порог, багажник и моторный отсек — не лаборатория. Там кабель получает изгибы, натяжение, воду, пыль и перепады температуры.

5. Переходы и обжимы.

Именно соединение часто становится самым слабым участком. Внешне клемма сидит, изоляция на месте, а внутри уже растет контактное сопротивление.

Для акустических проводов ситуация мягче, особенно в коротких трассах к дверным динамикам. Но если провод идет через гофру, постоянно работает на изгиб и заканчивается в двери, механическая устойчивость становится не менее важной, чем электрическая. В двери не нужен кабель, который через сезон превратится в набор ломких участков.

Коррозия алюминиевых проводов в автомобиле: проблема начинается не с обрыва

Окисление алюминиевых проводов в автомобиле — это не обязательно моментальная катастрофа. Гораздо неприятнее постепенный процесс: сопротивление контакта растет, соединение начинает греться, изоляция дубеет или повреждается, а неисправность появляется то есть, то нет.

Пока медное покрытие CCA целое, проводник защищен частично. Но автомобильная проводка постоянно живет в условиях, где внешняя оболочка может получить повреждение. Кабель тянут под обшивкой, проталкивают через узкие места, фиксируют стяжками, перегибают около усилителя. При неудачном монтаже оболочку легко пережать или надрезать. В дверях к этому добавляются влага и грязь.

После повреждения медного слоя алюминиевая сердцевина быстро окисляется во влажной среде. Оксидная пленка увеличивает сопротивление в местах контакта и постепенно разрушает проводник. На прямом участке это еще может долго оставаться незаметным. На клемме процесс идет веселее: контактная площадь уменьшается, соединение становится нестабильным, а нагрев ускоряет дальнейшее разрушение.

Почему один хороший наконечник не лечит плохой кабель

Обжим — это не декоративная операция для завершения монтажа. Он должен обеспечить надежный электрический и механический контакт между жилой и клеммой. С CCA работать сложнее: алюминиевая жила мягче и хрупче, а поврежденный участок быстрее окисляется.

Частая ошибка — зачистить провод, скрутить его пальцами, сунуть в клемму и зажать тем, что оказалось под рукой. Иногда используют пассатижи, иногда молоток, иногда веру в заводскую упаковку. Такой обжим может держаться до первой серьезной вибрации.

Нормальный подход выглядит скучно, зато работает:

1. Отмерь трассу с запасом на укладку.

Не натягивай кабель между усилителем и дистрибьютором. Провод должен лежать без постоянного растяжения и резких перегибов.

2. Сними изоляцию подходящим инструментом.

Не режь жилы ножом наугад. Надрезанные проволоки уменьшают эффективное сечение и становятся местом будущего перелома.

3. Подбери наконечник под реальный диаметр жилы.

Наконечник должен соответствовать сечению и типу провода. Слишком большая гильза не даст нормального обжима, слишком маленькая начнет мять жилу и разрушать ее.

4. Используй правильные клещи.

Для силовых наконечников нужен инструмент, который формирует стабильный обжим, а не оставляет случайную вмятину сбоку.

5. Проверь механическую фиксацию.

После обжима провод не должен выдергиваться из наконечника. Проверять нужно с разумным усилием, а не устраивать конкурс на разрыв.

6. Защити соединение.

Термоусадка закрывает место перехода, снимает нагрузку с жилы и защищает от влаги. В местах, где кабель может тереться о металл, добавляют защитную оплетку — ту самую змеиная кожа, а не кусок случайной изоленты.

7. Закрепи кабель по трассе.

Свободно болтающийся провод быстро находит острый край кузова. Кузов, как известно, терпелив, но изоляцию он режет очень последовательно.

Надежный обжим не делает CCA медью. Он только позволяет не ухудшать положение еще сильнее. Если внутри алюминий, его свойства никуда не исчезают после красивой термоусадки.

Вибрации и усталость металла: автомобиль не стоит на месте

На верстаке любой кабель выглядит убедительно. В машине он живет в другой реальности: кузов вибрирует, дверь открывается и закрывается, сиденье двигается, багажник получает удары, а жгуты постоянно меняют положение. Особенно быстро проблемы появляются там, где провод зафиксирован слишком жестко с одной стороны и свободно болтается с другой.

Медь лучше переносит повторяющиеся изгибы и механические нагрузки. Алюминиевые жилы быстрее разрушаются и переламываются в местах обжима, монтажа клемм и резких перегибов. Сначала ломается часть проволок, затем уменьшается рабочее сечение, после чего растут сопротивление и нагрев. Иногда обрыв получается не полным: контакт сохраняется, но система начинает вести себя непредсказуемо.

Это особенно неприятно с акустическими проводами в дверях. Кабель должен пройти из неподвижной части кузова в подвижную дверь через штатную гофру. Нельзя натянуть его струной и нельзя оставить петлю, которая будет тереться о механизм стеклоподъемника. Нужен плавный запас на ход двери, надежная фиксация и защита от перетирания.

В силовой линии другая проблема — масса и вибрационная нагрузка на тяжелый кабель. Толстый провод, закрепленный только возле усилителя, превращается в рычаг, который тянет клемму при каждом ударе кузова. Силу нужно фиксировать по трассе, а у подключения оставить небольшой свободный участок без натяга.

Что делать с акустическими проводами в дверях

Для дверной акустики полезно разделять электрическую и механическую задачу. Провод должен иметь достаточное сечение для длины и нагрузки, но при этом оставаться удобным для укладки. Слишком жесткий кабель может мешать сборке двери и передавать нагрузку на разъемы. Слишком тонкий и хрупкий — переломится в гофре.

Практичная схема монтажа:

• проложить отдельный акустический кабель вместо старого тонкого штатного участка, если конструкция автомобиля это позволяет;
• не оставлять провод в зоне движения стекла и тяг замка;
• не пережимать жгут стяжкой до состояния кабельной колбасы;
• защищать проход через металл резиновой втулкой или штатной гофрой;
• фиксировать провод так, чтобы он не терся о кузов;
• у динамика оставить небольшой запас, но не петлю, способную попасть в механизм;
• полярность промаркировать сразу, пока дверь разобрана и настроение еще хорошее.

Если используется штатный ISO-переходник или переходная рамка, это не повод бросать соединения как попало. Переходник упрощает подключение, но не отменяет качество контактов. Скрутки под обшивкой и незафиксированные клеммы любят напоминать о себе именно после окончательной сборки салона.

В автомобиле кабель ломается не от того, что он однажды согнулся. Он ломается от тысячи повторений, плохой фиксации и уверенности, что изолента все переживет.

Влияние материала проводов на качество звука: без аудиофильской мистики

Здесь пора убрать самый живучий маркетинговый туман. Материал акустического провода действительно может влиять на работу системы, но объяснение должно оставаться электрическим.

Если сопротивление акустической линии заметно относительно сопротивления динамика, часть мощности теряется в кабеле. На усилителе и динамике остается меньше напряжения, чем могло бы быть. В сложной системе это может влиять на контроль нагрузки и общий запас по уровню. Но говорить, что CCA сам по себе превращает вокал в «пластик», а OFC добавляет сцене глубину, — значит подменять инженерный разговор рекламным описанием.

Для короткого участка от усилителя к динамику разница между адекватным медным кабелем и CCA подходящего сечения может быть не драматичной на слух. Особенно если система умеренной мощности, трасса короткая, а все соединения сделаны хорошо. Но в автомобиле кабели часто работают на пределе не потому, что инженеры так задумали, а потому что установщик взял первое, что было в наборе.

Нужно учитывать всю цепь:

• выход усилителя;
• акустический кабель;
• клеммы и переходы;
• разъем динамика;
• длину трассы;
• сопротивление нагрузки;
• условия укладки;
• состояние соединений.

Если проблема в плохом контакте, замена провода на дорогой OFC не спасет. Если трасса длинная, ток большой, а проводник тонкий, красивый брендинг на изоляции тоже не поможет. В автозвуке результат дает не один «правильный» компонент, а отсутствие слабых мест по всей цепи.

Когда CCA все же встречается в рабочих установках

CCA не нужно превращать в страшилку. Его используют из-за низкой цены, доступности и иногда — из-за удобства готового комплекта. В небольших системах с невысокой нагрузкой такой кабель может какое-то время работать без явных симптомов. Но это не делает его равным меди по характеристикам.

Если задача — временный проект, бюджет ограничен, а трасса короткая и токи невысокие, решение может быть осознанным. Ключевое слово здесь — осознанным. Нужно понимать, что заявленное сечение CCA не следует напрямую сравнивать с таким же сечением медного кабеля.

Для постоянной установки, особенно с усилителем в багажнике, я бы выбирал медь. Экономия на проводнике редко определяет весь бюджет системы, зато переделка проложенной трассы обходится неприятно: снова снимать пороги, разбирать панели, искать место повреждения, менять предохранитель, переобжимать клеммы. В этот момент разница в цене между CCA и медью уже выглядит не экономией, а оплатой первого этапа работы.

Экономика инсталляции: где медь окупается без разговоров

Считать нужно не только стоимость бухты. В установке есть кабель, силовой предохранитель, держатель преда, клеммы, дистрибьютор питания, защитная оплетка, крепеж и время на монтаж. Дешевый провод может потребовать большего сечения и более аккуратной защиты. А если он уже окислился или повредился, придется платить второй раз.

У меди есть несколько практических преимуществ:

• стабильнее сопротивление линии при одинаковом сечении;
• меньше вероятность лишнего нагрева;
• проще получить надежный контакт при корректном обжиме;
• выше механическая стойкость жилы к вибрациям;
• меньше зависимость от состояния тонкого поверхностного покрытия;
• понятнее расчет сечения и допустимой нагрузки.

OFC — это не отдельная магическая субстанция, а разновидность медного проводника с низким содержанием кислорода. В автозвуке обычно важнее, чтобы кабель действительно был медным, имел честное сечение, нормальную изоляцию и подходил для условий прокладки. Надпись OFC сама по себе не освобождает от проверки качества.

Как выбрать материал акустического кабеля без гадания по упаковке

Перед покупкой полезно пройтись по короткому алгоритму:

1. Определи назначение линии.

Силовой кабель от аккумулятора к усилителю и акустический провод к динамикам работают в разных условиях. Не смешивай требования к ним в одну кашу.

2. Посчитай длину всей цепи.

Для питания учитывай прямой путь и возврат по массе. Для акустики — реальную трассу от усилителя до каждого динамика, включая переход из салона в дверь.

3. Уточни материал жилы.

Чистая медь и CCA — не одно и то же. Если на упаковке много слов про внешний вид, но нет ясного описания проводника, это уже повод не спешить с покупкой.

4. Заложи запас по сечению.

Особенно если трасса длинная, усилитель мощный, а прокладка проходит в сложных местах. Для CCA запас нужен еще и потому, что его сопротивление выше.

5. Проверь гибкость и качество изоляции.

Кабель должен укладываться без заломов, но не быть рыхлой игрушкой, которая расползается при зачистке.

6. Подбери клеммы и инструмент заранее.

Хороший провод, зажатый плохой клеммой, превращается в дорогой декор. Сила должна приходить на контакт, а не на случайную скрутку.

7. Защити трассу.

Предохранитель ставится в силовой линии рядом с аккумулятором, а кабель проходит через штатные каналы или дополнительную защиту. Не протаскивай его рядом с острыми кромками без втулки.

8. Проверь монтаж до сборки салона.

Прозвони линии, проверь полярность, осмотри обжимы, убедись, что кабель не зажат панелью и не попадает в подвижные механизмы.

Тестировать сопротивление всей системы мультиметром можно, но показания на коротких акустических линиях иногда будут слишком малы для бытового прибора и его щупов. Поэтому измерение не отменяет визуальный контроль и правильный монтаж. Если соединение выглядит сомнительно, оно не становится надежным только потому, что прибор показал почти ноль.

Что действительно стоит менять в первую очередь

Если в машине уже установлен CCA, не нужно бросаться менять весь жгут без диагностики. Сначала найди, где система теряет надежность.

Проверка начинается с силовой линии:

• состояние предохранителя и его держателя;
• качество контакта на аккумуляторе;
• место подключения массы;
• отсутствие краски, ржавчины и загрязнений под клеммой;
• следы нагрева на наконечниках;
• перетирание изоляции;
• натяжение кабеля возле усилителя и дистрибьютора;
• окисление в местах обжима.

Если CCA используется в двери и уже есть симптомы вроде пропадания канала при открывании, треска или нестабильного контакта, подозревать нужно в первую очередь гофру, клеммы и перелом жил. Иногда проблема не в типе металла как таковом, а в том, что провод уложен с постоянным перегибом.

Но если предстоит новая установка, выбор медного кабеля обычно рациональнее. Особенно когда доступ к трассе после сборки будет затруднен. Разобрать салон ради замены провода — удовольствие для тех, кто считает снятие порогов формой медитации.

Итог: экономить нужно на маркетинге, а не на проводнике

Акустические провода из омедненного алюминия или меди отличаются не «характером звучания», а вполне измеряемыми свойствами. Медь имеет меньшее удельное сопротивление — около 0,017 Ом·мм²/м против 0,028 Ом·мм²/м у алюминия. CCA проводит ток примерно на уровне 60–65% от медного аналога, поэтому требует увеличенного сечения для компенсации потерь.

Кроме сопротивления есть среда эксплуатации. Влага и повреждение медного покрытия ускоряют окисление алюминиевой жилы. Постоянные вибрации быстрее разрушают ее в местах обжима и перегибов. Дешевизна CCA, обычно в 2–3 раза относительно меди, приятна только до момента, когда приходится искать нагрев, пропадающий канал или нестабильное питание усилителя.

Мой выбор для постоянной инсталляции простой: чистая медь, честное сечение, нормальный пред, надежная масса, правильный обжим и защитная укладка. Не потому, что так красивее написано на коробке, а потому что потом не придется переделывать чужую экономию.

И напоследок: силовой кабель без предохранителя рядом с аккумулятором — это не смелая инсталляция, а плохо замаскированная аварийная ситуация. Не тяни провод через металл без защиты, не оставляй клеммы болтаться и не зажимай жилу инструментом, предназначенным для перекусывания проволоки. Машина должна играть громко, а не гореть убедительно.
